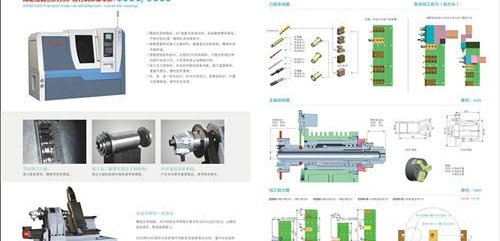

斜床身60°排刀架车床S350精密线轨

S300和S350精密线轨车床是我公司推出的一款精密，高速，重切削，高性价比的成熟产品

。60°床身设计，精选**树脂砂，底座箱体整体铸造，高速，重切削，高性价比的成熟产品

。高精度套筒式独立主轴结构，高速液压回转系统，确保机床的高转速

。高精度加强型线轨和丝杆，中置式和预拉伸式的丝杆安装方式 ，可实现机床u级精密切削。

。T型排刀式刀架结构，优化的伺服加减速性能，换刀速度更快，重复性更好，整机效率更高

。合理布局，宽大的内部空间，时尚的外形设计，

中置式排屑机配置，让机床整体布局更合理，排屑更方便

。

主要参数配置：                       S300                    S350

加工能力：                            Φ110                                         Φ124

最大加工长度                                                         330mm                                      420mm

最大过棒料直径                                                      26（35 ）mm                           40mm

主轴

工件夹紧方式                                                            自制套筒                                 6‘’（8‘’）液压卡盘

 主轴转速范围                                                          0~5000                                        0~4500

主轴端部规格                                                             A2-5                                         A2-5

快进进给

X轴快移速度                                                               20m/min                                    20m/min

Z轴快移速度                                                              20m/min                                       20m/min

行程

X轴移动量                                                                  360                                              420

Z 轴移动量                                                                 330                                            420

精度                                                                           X/Z轴重复     0.002mm       0.002mm

电机、

伺服主轴电机                                                                  3.7/5.5                                                 5.5/7.5

刀架形式                                                                             T型排刀                                         T型排刀

刀方规格                                                                         20（25）方                                         20（25）方

最大容刀数量                                                                 5pcs                                                     5pcs

冷却马达                                                                    0.37kw                                                      0.37kw

电气容量                                                                    10kw                                                       12kw

机床尺寸                                                                          2230*1750*1750                                       2230*1750*1750

主轴中心高度                                                                    ≈1100                                                         ≈1100

机床重量                                                                         ≈2200                                                               ≈2400
