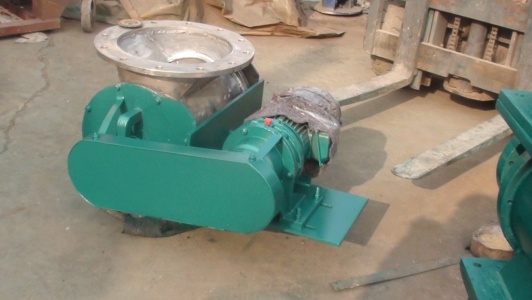

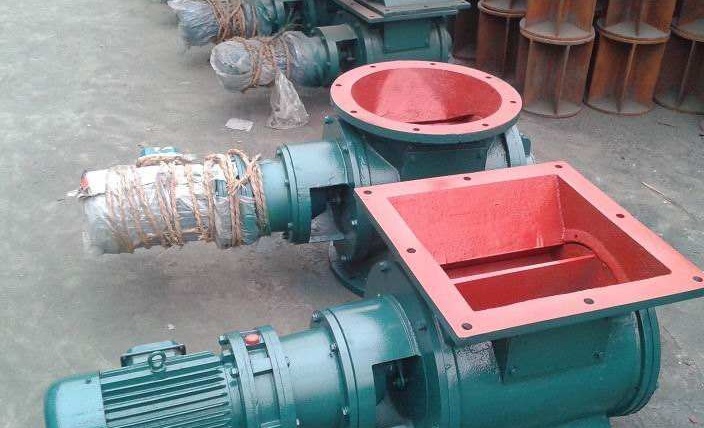

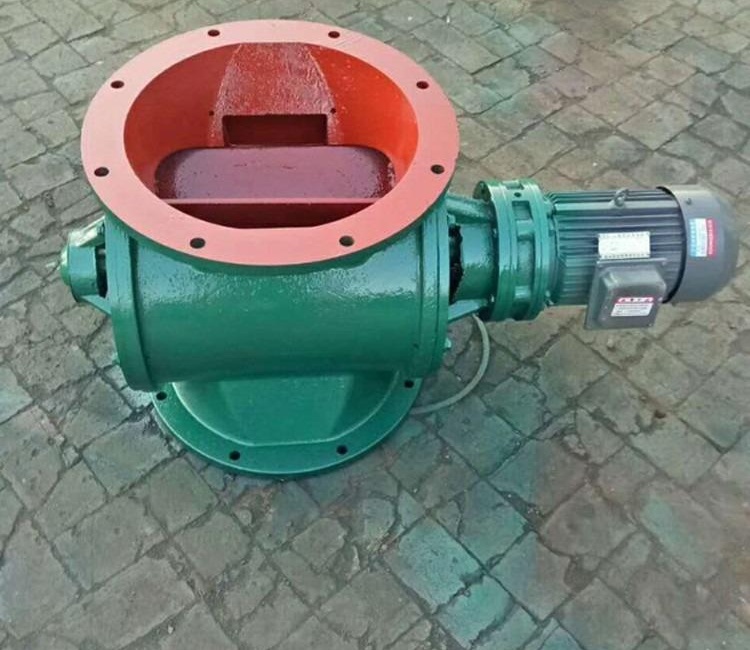

GLJW关风机
产品概述：
作为一种环保设备，在冶金,化工,粮食,水泥,筑路,干燥设备等工业行业项目中被广泛应用，所以它又被称为卸料器,旋转给料器,锁气阀.通常星型卸料的结构是由带有数片叶片的转子叶轮,壳体,密封件及减速器,电动机等组成. 当上部料仓的物料靠自重落下充填在叶片之间的空隙中,随叶片的旋转而上部卸出,因此, 星型卸料器可以定量而连续地卸料。是除尘设备排灰、送风和其它设备给料的主要设备，适用于粉状物料和颗料状物料。结构紧凑，造型美观，使用方便。运转平稳，噪音低。由于轴承、齿箱离开壳体一段距离，对于高温、润滑都有较大改善。
结构特点：
不锈钢卸料器常用在气力输出系统中，对于压力输出系统或负压输出系统，星型卸料器以均匀，连续地向输料管供料，以保证气力输出管内的气，固体比较稳定，从而使气力输送能正常工作，同时，又能将卸料器的上，下部气压隔断起到锁气作用。因此，YCD-HX型星型卸料器是气力输送系统中常用的重要部件。
不锈钢卸料器适用于粉尘、小颗粒物料，深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等工业行业的工程项目青睐。
主要特点：
1、不锈钢卸料器加工精度高，具有锁气功能，可用于粉碎、分级系统的粉料定量供料器，又可作为分离、收尘等系统的卸料器，或用于压送式、吸送式气力输送系统；
2、不锈钢卸料器可采用铸铁、铸钢、不锈钢、钛钢等多种材质，法兰口可为方形或圆形等多种结构形式，满足用户不同需求；
3、不锈钢卸料器结构紧凑，外形美观，使用方便，运行平稳，噪音低；
4、不锈钢卸料器带有压力平衡装置，可用在正压、负压输送系统。
安装尺寸与技术特性表：
|
规格φXH(mm) |
每转体积Volume/Rotation |
减速电机型号(Speed-down motor model) |
转速(Rew) |
工作温度?????安装联接尺寸 Installation Dimension(Work temperature) |
||||||
|
KW |
r/min |
℃ |
C |
A |
B |
H |
E |
n-d |
||
|
φ150×250 |
2立升/转 |
XLD2-59-0.55 |
24 |
≤280 |
φ150 |
φ260 |
φ225 |
250 |
870 |
8-φ18 |
|
φ200×300 |
6立升/转 |
XLD2-59-0.55 |
24 |
≤280 |
φ200 |
φ320 |
φ280 |
300 |
930 |
8-φ18 |
|
φ250×400 |
12立升/转 |
XLD3-59-0.75 |
24 |
≤280 |
φ250 |
φ375 |
φ335 |
400 |
1060 |
12-φ18 |
|
φ300×450 |
16立升/转 |
XLD3-59-1.5 |
24 |
≤280 |
φ300 |
φ440 |
φ395 |
450 |
1090 |
12-φ22 |
|
φ350×500 |
20立升/转 |
XLD3-59-1.5 |
24 |
≤280 |
φ350 |
φ490 |
φ445 |
500 |
1170 |
12-φ22 |
|
φ400×600 |
32立升/转 |
XLD4-59-2.2 |
24 |
≤280 |
φ400 |
φ540 |
φ495 |
600 |
1260 |
16-φ22 |
|
φ450×650 |
45立升/转 |
XLD4-59-2.2 |
24 |
≤280 |
φ450 |
φ595 |
φ550 |
650 |
1350 |
16-φ22 |
|
φ500×680 |
60立升/转 |
XLD5-59-3 |
24 |
≤280 |
φ500 |
φ645 |
φ600 |
680 |
1500 |
20-φ22 |
