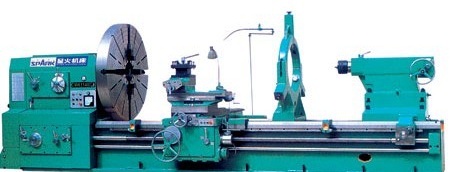

项目

单位

规格

备注

床身上最大回转直径

mm

1000

最大切削长度

mm

1400,2900,4900,7900

最大切削直径

mm

1000(推荐值盘类800轴类600)

标准配置

滑板上最大回转直径

mm

610

主轴端部型式及代号

A2-15

主轴前端孔锥度

公制140

主轴孔直径

mm

130

液压变速

主轴箱

主轴转速范围/

主轴最大输出扭矩

r/min/Nm

5～500/6040

标准配置

主轴转速级数

液压三挡，每挡内无级变速

标准配置

主电机

输出功率

kW

α22/7000i

标准配置

α30/6000i

1PH7163-2ND03-0CA0

手动变速床头箱

主轴转速范围/

主轴最大输出扭矩

r/min/Nm

3.15～315/8000

主轴转速级数

正转21级，反转12级

主电机

输出功率

kW

22(Y200L2-6B3)

昆明电工厂

卡盘

卡盘直径/型式

mm

φ1000/手动四爪

标准配置

卡盘直径/型式

mm

φ500/手动三爪

选配

X轴快移速度

m/min

6

Z轴快移速度

m/min

6（5000、8000力争的指标）

X轴行程

mm

530

Z轴行程

mm

1500

**距1500mm

3000

**距3000mm

5000

**距5000mm

8000

**距8000mm

机械尾座

尾座套筒直径

mm

160(标准配置)

尾座套筒行程

mm

300(标准配置)

尾座套筒锥孔锥度

莫氏

6#

刀架形式

SLD-260A（标准）

立式四工位

刀架转位时间

s

6

立式四工位

3.75转位180°

卧式八工位

刀具尺寸

外圆刀

mm

40×40

最大承重

盘类件

kg

1000

轴类件

kg

5000

机床

重量

总重

kg

13000

1500mm

kg

14000

3000mm

kg

16500

5000mm

kg

19500

8000mm

中心高

距床身

mm

500

距地面

mm

1150

机床

外型

长×宽×高

mm

5400×2400×1900

1500mm

mm

6900×2400×1900

3000mm

mm

8125×2420×1920

5000mm

mm

11000×2420×1920

8000mm

总

电

源

电压

V

AC380

电压波动范围

－10～＋10%

频率

Hz

50±1

总电源功率

kW

35.55

FANUC

41.35

SIEMENS

总

电

源

功

率

所

含

内

容

主电机

kW

22

22

液压电机

kW

0.75

冷却泵电机

kW

0.75

X轴伺服电机

kW

a12 /3000i/ 3.0

FANUC

1FK7 083-5AF71-1EG0/5.0

西门子用

Z轴伺服电机

kW

a30/3000 i /7.0

FANUC

a40/3000 i /7.0

5000mm规格专用

1FK7 103-5AF71-1EG0

/11.3

西门子用

1FK7 105-5AF71-1EG0

/10（5000mm规格专用）

NC单元

kVA

0.6

控制板

kVA

1

风扇电机日光灯等

kW

0.2

排屑器电机

kW

0.75

液压系统压力

Mpa

2
