双主轴立式数控车床 立式双刀架数控设备 沈阳巨浪专机

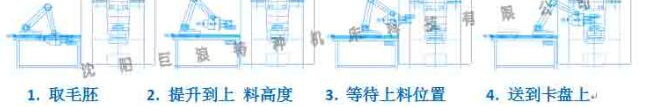

沈阳巨浪特种机床双主轴双刀架立式数控车床是我司针对汽车配件刹车盘、轮毂、飞轮等工件的加工工艺进行精进研制而成的设备，可以大幅度提高生产效率，采用双主轴结构两组刀塔可同时进行不同轨迹的加工节约生产时间，合理的设备布局智能化的上下料加工流程可节约人工投入。
沈阳巨浪双主轴双刀架立式数控车床相关的型号以及参数请参考如下：
|
名称 |
立式 双刀架 |
立式双主轴双刀架 |
立式双主轴 双刀架 |
||
|
型号规格 |
VTT350 |
VTD350 |
VTD500 |
||
|
项目 |
加工产品 |
Φ350以下 刹车盘 |
Φ350以下 刹车盘 |
Φ500以下 刹车盘 |
|
|
加工范围 |
床身上最大回转直径 |
mm |
Φ600 |
Φ600 |
Φ700 |
|
最大车削直径 |
mm |
Φ350 |
Φ350 |
Φ500 |
|
|
最大车削高度 |
mm |
350 |
350 |
500 |
|
|
主轴单元 |
伺服主电机功率 |
kw |
15/18.5 |
15/18.5 |
18.5/26 |
|
主轴**转速 |
r/min |
1500 |
1500 |
1500 |
|
|
主轴最大扭力 |
Nm |
472 |
472 |
662 |
|
|
减速比 |
|
2:1 |
2:1 |
2:1 |
|
|
主轴头形式 |
type |
A2-8 |
A2-8 |
A2-8 |
|
|
前端轴承内径 |
mm |
Φ130 |
Φ130 |
Φ160 |
|
|
行程 |
X1X2轴行程 |
mm |
400/300 |
300/300 |
400/400 |
|
Z1Z2轴行程 |
mm |
350/350 |
350/350 |
500/500 |
|
|
X/Z轴快速移动 |
m/min |
15/18 |
15/18 |
15/18 |
|
|
卡盘 刀架 |
液压三爪卡盘直径 |
mm |
10-12″ |
10-12″ |
12-15″ |
|
刀架形式 |
type |
伺服液压 |
伺服液压 |
伺服液压 |
|
|
工位 |
|
卧式 8工位 |
卧式 8工位 |
卧式 8工位 |
|
|
外圆刀柄尺寸（车削） |
mm |
25×25 |
25×25 |
25×25 |
|
|
镗刀杆尺寸（镗削） |
|
Φ40 |
Φ40 |
Φ40 |
|
|
精度 |
加工精度 |
level |
IT6 |
IT6 |
IT6 |
|
定位精度 |
mm |
0.016 |
0.016 |
0.016 |
|
|
重复定位精度 |
|
0.07 |
0.07 |
0.07 |
|
|
粗糙度 |
um |
Ra≤ 1.25 |
Ra≤1.25 |
Ra≤1.25 |
|
|
|
体积（长×宽×高） |
mm |
2.8×2.3×2.5 |
3.5×2.3×2.5 |
4.2×2.8 ×2.9 |
|
|
总容量 |
KVA |
30 |
45 |
50 |
|
总重量 |
Kg |
10000 |
12000 |
14000 |
|
|
数字控制系统 |
type |
FANUC |
GSK980 |
GSK980 |
|
|
XZ伺服驱动电机 |
KW/Nm |
2.5Kw/20Nm |
2.8Kw/18Nm |
2.8Kw/18Nm |
|
注：本公司技术改进，参数及外观等若有改动，请以所购机器实物为准，恕不另行通知。
立式双主轴双刀架数控车床，设备咨询请致电鞠经理：189 4028 4753 为您提供**，性价比**的加工方案。沈阳巨浪特种机床科技有限公司。
