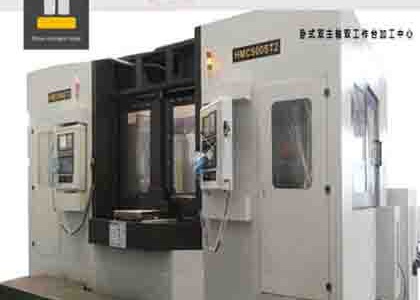

沈阳巨浪多工位组合数控专用机床，适合于多工作面、多工位零件的的铣、钻、镗、铰、攻丝、两维、三维曲面等多工序高精、高速、高效加工，该机床是汽车制造、工程机械、航天航空、电子工业、军械工业等部门理想的加工设备。
机床机身构造
机床本体采用米汉钠铸铁结构及刚性箱型结构设计,多次人工时效处理，吸震性强，整体 刚性优良。机床采用动柱式布局，立柱移动快，刚性好。
X、Y、Z轴导轨
X、Y、Z轴采用台湾H级直线导轨，移动速度快、定位精度高、刚性好，有利于快速切削。
换刀装置
采用台湾刀库凸轮机械手，性能可靠，换刀时间短
车床主轴
采用台湾产高速高精度主轴，镍铬钼合金钢，并且经过热处理，具有抗张强度高达90Kg/mm2。主轴配有四个前轴承，两个后轴承 保证了主轴在高速运转下的回转精度和刚性。
|
型号 |
|
|
HM400Z2 |
HM500Z2 |
HM1200Z |
|
行程1# |
工作台左右移动X1 |
mm |
600 |
700 |
500 |
|
主轴箱上下移动Y1 |
mm |
600 |
600 |
800 |
|
|
立柱前后移动 Z1 |
mm |
500 |
650 |
550 |
|
|
主轴中心线至工作台面距离 |
mm |
150～750 |
100～700 |
100-900 |
|
|
主轴端面至工作台中心距离 |
mm |
150-650 |
200～850 |
400-950 |
|
|
行程2# |
工作台左右移动X2 |
mm |
600 |
700 |
|
|
主轴箱上下移动Y2 |
mm |
600 |
600 |
|
|
|
立柱前后移动 Z2 |
mm |
500 |
650 |
|
|
|
主轴中心线至工作台面距离 |
mm |
150～750 |
100～700 |
|
|
|
主轴端面至工作台中心距离 |
mm |
150-650 |
200～850 |
|
|
|
工作台 |
工作台尺寸 |
mm |
400×400 |
500×500 |
Φ1200/Φ1600 |
|
工作台分度 |
° |
90°×4 |
90°×4 |
90°×4 |
|
|
工作台最大载荷 |
kg |
500 |
600 |
2500 |
|
|
T型槽（槽数×槽宽×间距） |
mm |
5-14×80 |
5-18×100 |
5-20 |
|
|
选配① |
° |
1°×360 |
1°×360 |
|
|
|
选配② |
° |
0.001° |
0.001° |
|
|
|
主轴1# |
主轴马达1# |
kw |

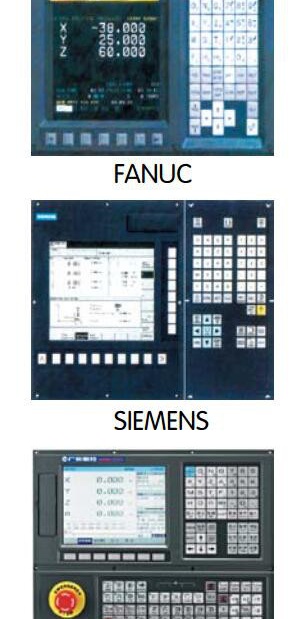

FANUC 11/15双通道GSK11/15 |
FANUC 11/15双通道GSK 11/15 |
FANUC 11/15SIEMENS 12/15 |
|
**转速 |
rpm |
8000 |
8000 |
6000 |
|
|
主轴锥孔 |
|
BT40 |
BT40/BT50 |
BT50 |
|
|
主轴2# |
主轴马达2# |
kw |
FANUC 11/15双通道GSK 11/15 |
FANUC 11/15双通道GSK 11/15 |
|
|
**转速 |
rpm |
8000 |
8000 |
|
|
|
主轴锥孔 |
|
BT40 |
BT40/BT50 |
|
|
|
进给 |
快速移动速度 |
m/min |
24 |
24 |
20 |
|
切削进给速度 |
|
15 |
15 |
8 |
|
|
导轨型式 |
X、Y、Z轴 |
|
直线导轨 |
直线导轨 |
滚柱直线导轨 |
|
精度 |
线性轴定位精度 |
mm |
±0.005/300 |
±0.005/300 |
±0.005/300 |
|
线性轴重复定位精度 |
mm |
±0.003 |
±0.003 |
±0.003 |
|
|
回转轴定位精度 |
〞 |
±2 |
±2 |
±2 |
|
|
回转轴重复定位精度 |
〞 |
±1 |
±1 |
±1 |
|
|
电源气压 |
总容量 |
Kw |
40 |
40 |
20 |
|
气压源 |
kgf/cm2 |
6-8 |
6-8 |
6-8 |
|
|
机床规格 |
机器重量 |
kg |
6000 |
8000 |
13000 |
|
机床尺寸 |
mm |
2000×2500×2800 |
2200×2800×2800 |
2700×3800×2900 |
设备咨询，生产线设计规划请致电~鞠经理：189 4028 4753，我司会为您提供**质的加工方案。
