丰田汽车转向节加工数控车床 沈阳巨浪特种机床厂家

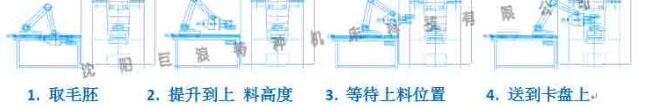

沈阳巨浪转向节数控专机，采用独特的对刀装置，可两把刀同时加工，并采用重负荷直线滚动导轨和滚珠丝杠，具有加工速度快精度高的优势，自动上下料装置，可提高加工效率80%以上。此款设备是吸收德国巨浪转向节专机的基础上，由**工程师设计的专用机床，目前国内还没有同类加工机床，一次装夹可完成6个面的工序加工，并且提升加工效率的同时大大降低了成本的投入。

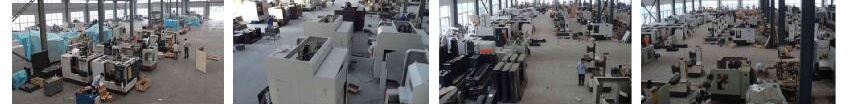

我司沈阳巨浪特种机床科技有限公司是专业从事数控设备研制、生产、销售、工业自动化及精密机械加工的现在化企业，获得质量管理体系ISO9001:2008标准认证，从事数控机床的设计、生产和服务项目，我司拥有多项实用新型设备，多种零件专用机，具备球杆诊断仪、激光干涉仪、三坐标测量仪等检测设备。
转向节是汽车转向桥上的主要零件之一，沈阳巨浪转向节加工数控车床是一款高效率、低成本、高可靠性的先进制造装备，是我司不断学习和吸收国内外的先进技术，经过多年发展的技术成果，在技术上已经位居同行业先进水平，产品远销国内各地，并出口俄罗斯、印度、土耳其等东南亚地区，并赢得了国内外客户的一直赞誉。
|
技术参数 |
单位 |

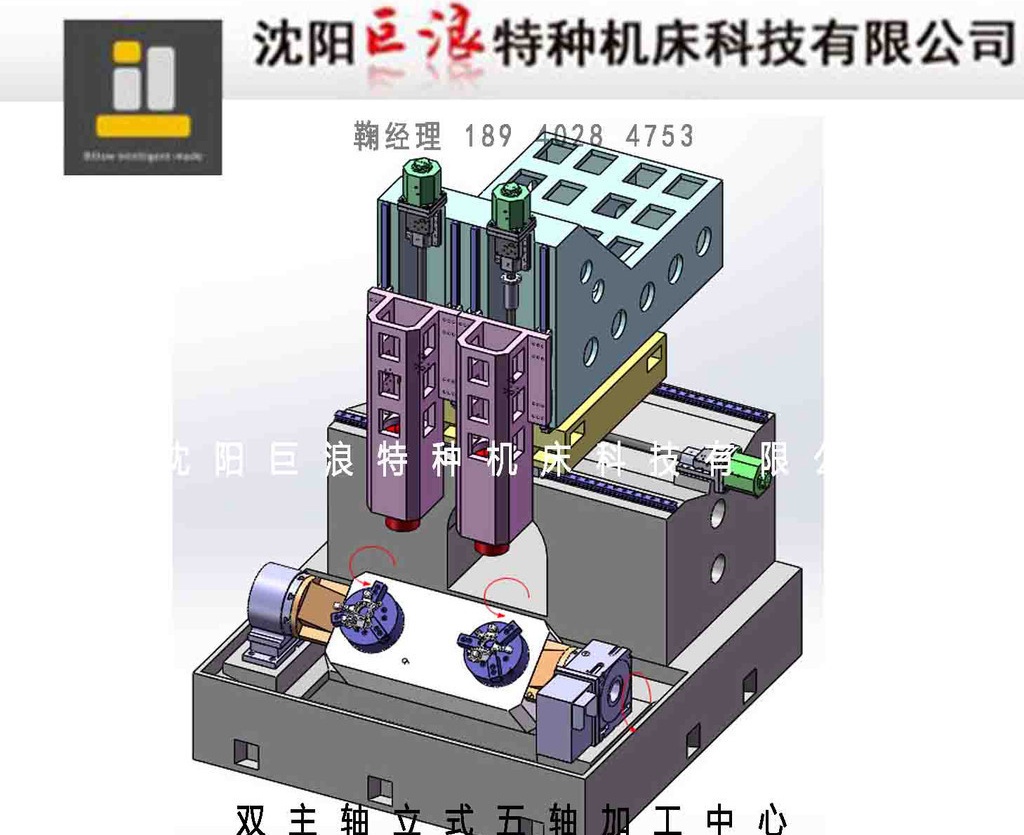

立式5axis-VMU400S2 |
卧式5axis-HMU400S2 |
||
|
行程 |
X轴（左、右）行程 |
mm |
单主轴：1000 双主轴：600 |
单主轴：1000 双主轴：600 |
|
|
Y轴（前、后）行程 |
mm |
400 |
400 |
||
|
Z轴（上、下）行程 |
mm |
400 |
400 |
||
|
主轴端面至工作台面的距离 |
mm |
120～520 |
120～520 |
||
|
B轴（摇摆轴） |
° |
+5°～ -110° |
+5°～ -110° |
||
|
C轴（旋转轴） |
° |
360° |
360° |
||
|
铣削主轴 |
内藏式伺服主轴 |
Kw |
11/15 |
11/15 |
|
|
主轴转速 |
rmp |
12000 |
12000 |
||
|
主轴扭力 |
Nm |
70/95 |
70/95 |
||
|
主轴锥孔 |
mm |
BT40 |
BT40 |
||
|
两主轴中心距 |
mm |
400 |
400 |
||
|
旋转轴（C轴）
|
工作台 |
mm |
Φ200 |
Φ200 |
|
|
分度 |
° |
0.001°×360 |
0.001°×360 |
||
|
转速 |
rmp |
33 |
33 |
||
|
摇摆轴(B轴） |
分度 |
° |
0.001° +5°～ -110° |
0.001° +5°～ -110° |
|
|
转速 |
rmp |
33 |
33 |
||
|
刀库 |
刀库类型 |
|
圆盘式 |
圆盘式 |
|
|
刀具数量 |
pcs |
24 |
24 |
||
|
精度 |
定位精度 |
mm |
±0.005/300 |
||
|
重复精度 |
mm |
±0.003/300 |
|||
|
回转重复定位精度 |
sec. |
±6″ |
|||
|
外观 |
总功率 |
kw |
30 |
30 |
|
|
机器重量 |
kg |
10000 |
10000 |
||
|
机床尺寸 |
mm |
3200×2380×2800 |
2800×2500×2600 |
||
沈阳巨浪转向节加工专机对转向节零件加工的精度效率具有较高的优势，我司可根据工件加工技术要求对设备进行技术调整，欢迎您致电咨询~ 鞠经理：189 4028 4753
