阻挡器是针对自动化输送系统而开发的产品，能方便、可靠地控制作业治具及产品的运输及停顿。设有缓冲装置，能减轻工装板或其它治具对阻挡气缸的冲击，并防止治具的反弹。使用时，依靠缓冲块的弹簧作用，在工装板等治具经过时，与其底部产生滚动接触。当治具完全经过滚轮时，滚轮上升至**点,立即作为阻挡下一治具所用。

名称：大卧式阻挡器（气缸）、重型卧式阻挡器（气缸）、大卧式止挡器（气缸），大卧式停止器（气缸）

型号：

（1）弹簧缓冲  F1730.50.50.S.B

（2）油压缓冲  F1730.50.50.S.H

（3）金器型号：MSLD50-50

  备注：50指示50MM气缸缸径，50指示50MM气缸行程

气缸选订：

该阻挡器可选用普通50*50薄型气缸（活塞杆为内螺牙，安装孔为螺纹孔，根据需要是否选带磁性）替换，也可依据客户需要选订品牌气缸，如亚德客气缸（型号：SDA50-50-S）、SMC 气缸（型号：CDQ2A50*50-DZ）。

油压缓冲器选订：

在工件重量较大或速度较快的情况下，建议安装使用油压缓冲器，意见要求：油压缓冲器螺纹为M20*1.5或M25*1.5，行程范围：20MM~35MM,杆端不戴帽，调节与不调节皆可。如亚德客适用型号：ACJ20*20或ACJ25*25

阻挡器钣金件外观处理：

（1）表面喷油漆处理，一般为灰白色，厚重大方,经久耐磨

（2）表面电镀处理，如镀镍、镀铬、镀锌，色泽明亮，高端上档次，防锈效果佳

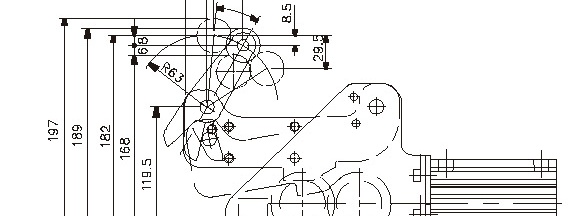

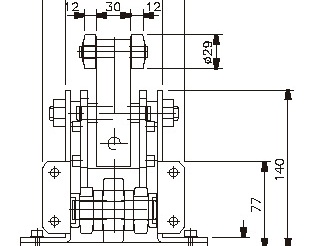

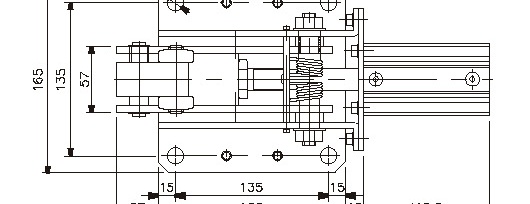

尺寸图如下：

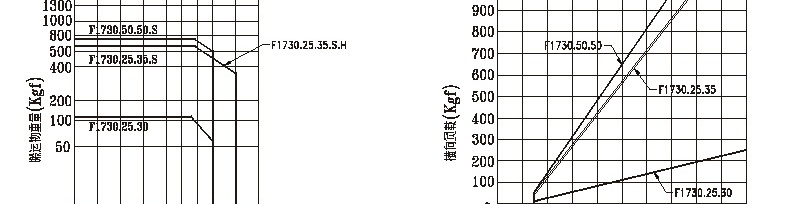

油压缓允许阻挡能力示图

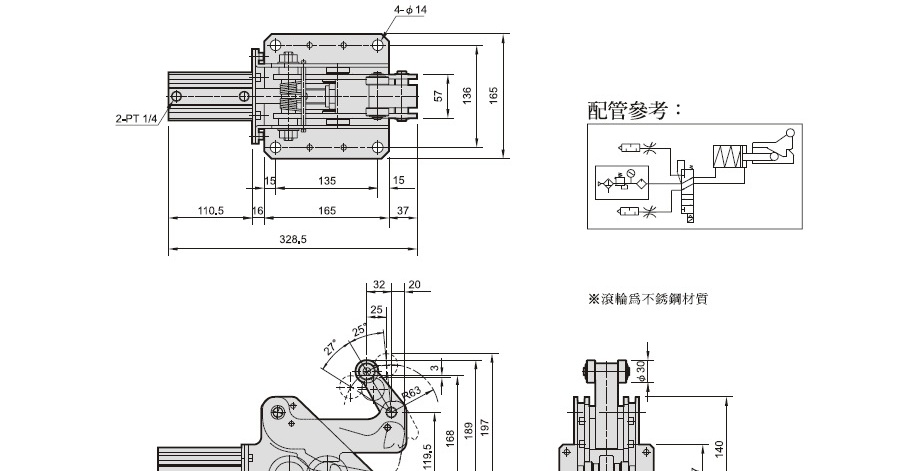

 金器款大卧式阻挡器MSLD50—50尺寸图如下（与我公司阻挡器尺寸一致，可替换）：
