主要技术规格

单位

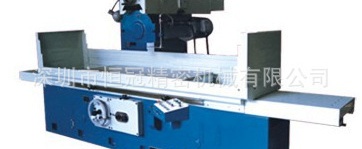

M7140-GM

工作台

工作台面尺寸 (宽×长)

mm

400×1000

最大磨削尺寸 (宽×长×高)

mm

400×l000×400

工作台纵向移动量 (液动)

mm

200—1110

工作台速度 (无级调速)

m/min

3-25

工作台T形槽槽数宽度

mm

318

工作台负载量 (含电磁吸盘)

kg

624

电磁吸盘尺寸 (宽×长)

mm

400×l000

磨头

磨头横向最大移动量

mm

430

磨头横向进给 (无级调速)连续断续

m/minmm/次

0.8 -33—30/stroke of table

砂轮尺寸 (外径×宽度×内径)

mm

φ350×40×φ127

磨头快速升降速度

mm/min

310

电机功率

电气设备总容量

KVA

12

磨头电动机功率转速

kWr/min

7.51440

液压泵电动机功率转速

kWr/min

3960

快速升降电动机功率转速

kWr/min

0.371400

工作精度

加上表面对基面的平行度

mm

300: 0.008

工件表面粗糙度

um

Ra0.63

整机参数

机床外形尺寸 (长×宽×高)

mm

3000×1782×2052

包装箱外形尺寸 (长×宽×高)

cm

286×175×236

净重

kg

约3900

电磁吸盘 400×lOOOmm

1套

砂轮平衡架

1套

砂轮

2件

两用扳手

1副

砂轮修整器 (不附金刚钻)

1套

地脚螺栓

2副

砂轮卡盘 (1副装在主机上)

2副

刮届板

1件

砂轮平衡心轴

1副

机床垫铁

1套
