印刷开槽机，印刷模切机

参考价:

¥800000

具体成交价以合同协议为准

产品型号: 印刷开槽机，印刷模切机

品牌: --

厂商名称: 苏州仁成包装机械有限公司

所在地: --

联系电话：登录可见

询价

联系时，请告知来自

钢易通

扫一扫

手机查看该产品

企业档案

苏州仁成包装机械有限公司

设备企业

主营业务:

所属地区:

详细地址:

昆山市千灯镇宏川路15号

主要市场:

联系人:

李健

联系电话:

登录可见

产品详情

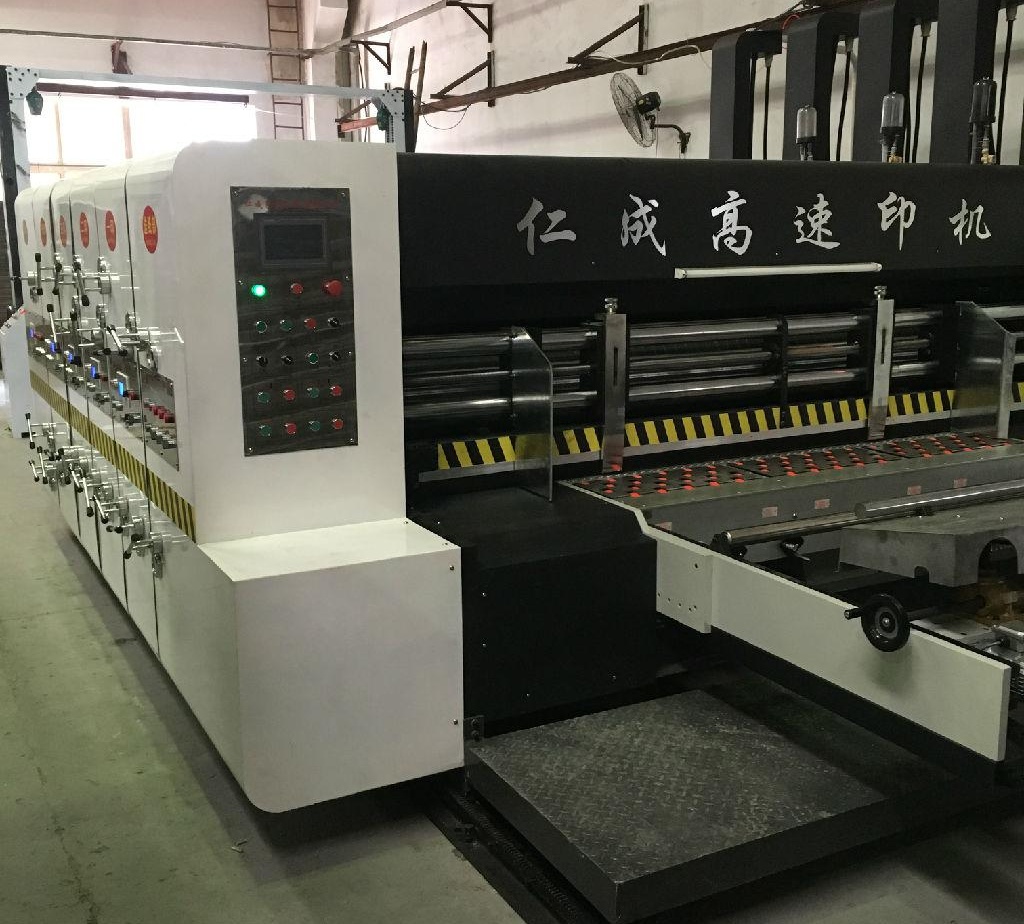

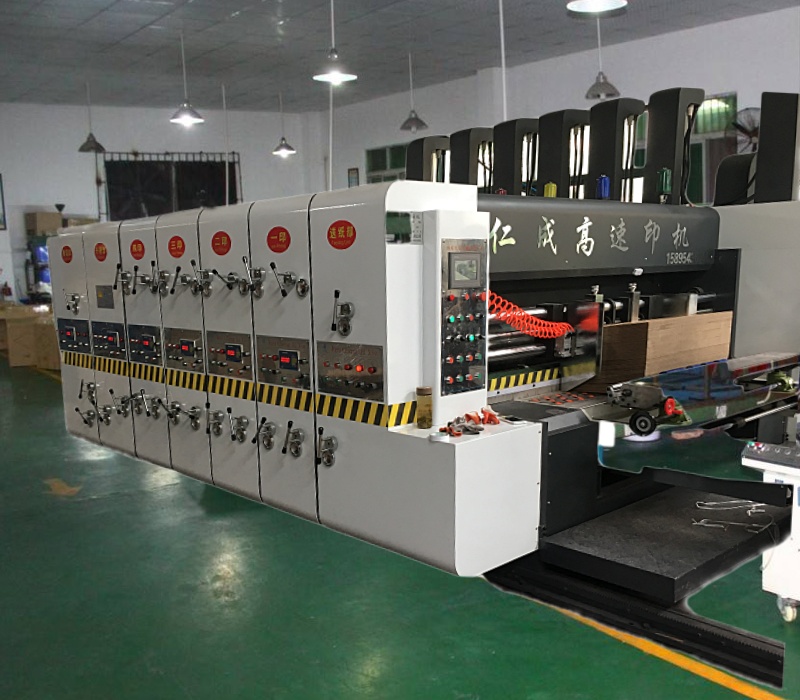

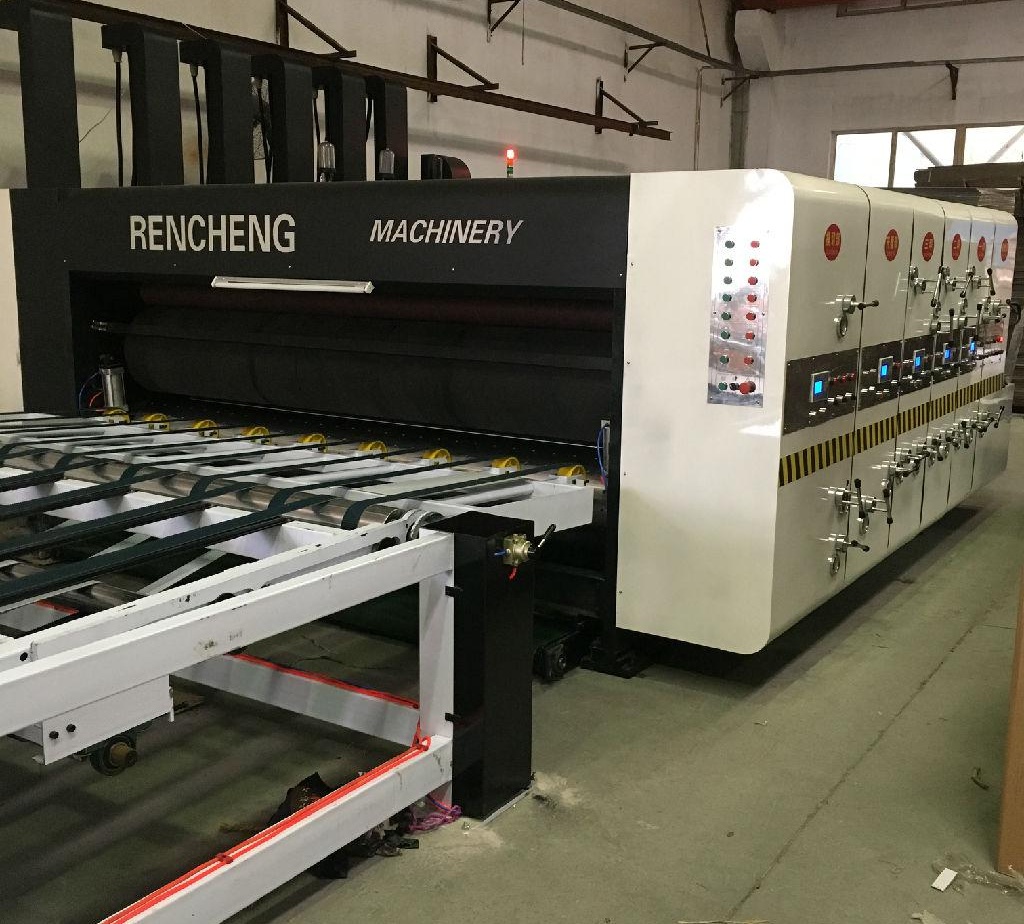

高速印刷开槽模切机

主要技术参数(按四色标准配置）

序号	参数名称	单位	参数
序号	参数名称	单位	1200×2000/2400 ( Φ420)		1400 ×2400/2800 ( Φ480)
1	机器内侧宽度	mm	2600	3000	3000	3400
2	大过纸面积	mm	1270×2200	1270×2600	1470×2600	1470×3000
3	大印刷面积	mm	1200×2000	1200×2400	1400×2400	1400×2800
4	隔张送纸	mm	1450×2000	1450×2400	1650×2400	1650 ×2800
5	小加工尺寸	mm	320×640	320×640	380×720	380×720
6	印刷版厚度	mm	7.2	7.2	7.2	7.2
7	整机墙板厚度	mm	70	70	70	70
8	速度	Pieces/min	150	150	120	120
9	经济速度	Pieces/min	120	120	100	100
10	套色精度	mm	四色±0.5	四色±0.5	四色±0.5	四色±0.5
11	开槽精度	mm	±1.5	±1.5	±1.5	±1.5
12	大槽深	mm	300	300	350	350
13	小开槽间隙	mm	Clockwise： 160 ×160 ×160 ×160 260×60×260×60		Clockwise： 180 ×180 ×180 ×180 280×80×280×80

功能与特点:

● 整机电器及电脑软件均采用国际知名品牌，质量稳定可靠；采用人机界面，电脑订单管理,操作方便，换单更快(可预存999个订单)。

● 整机墙板及重要部件，均采用时效处理，回火消除金属内应力；均采用高精度加工中心制作，数控磨床研磨加工。

● 整机轴、辊均采用**钢，回火，调质处理；研磨加工，高精度电脑动平衡校正，表面镀硬铬。

● 整机传动齿轮全部采用20CrMnTi合金钢，渗碳淬火处理，硬度HRC58～62；经磨齿加工，6级精度，保证长期使用套色精度高。

● 整机传动部位(轴、齿连接处)，均采用免键连接(胀紧套)，消除连接间隙，适合大扭矩长期高速运转。

● 整机传动轴承，重要传动部件均采用加强型调心轴承，维护简便，使用寿命更长。

● 整机润滑系统采用喷淋式自动润滑，直观显示装置，配备双油路油位平衡系统。

● 整机调整预置位功能，送纸、印刷、开槽、模切，自动归零，记忆自动复位。

● 整机工作间隙调整，采用免扳手快速调整，执行调整快速、方便。

● 主机采用变频控制，启动、运转更平稳，更节能。

● 可根据需要选择真空吸附，后踢式送纸或前缘送纸。

● 选装：陶瓷网纹辊；刮墨刀定墨系统；堆码机。

● 设有缺墨报警装置，实时监测供墨系统工作状态。

● 整机设有限位及超程显示。

● 可选装整机工作间隙电动调整

送纸部功能● 电动控制机台离合，附警铃，行进间持续响铃，确保作业人员安全。● 左右挡板、推纸板、后挡箱位置，采用电动调整及电脑数控调整。● 毛刷配合上吸风除尘装置，可大量清除纸板印刷面杂质，提高印刷质量。● 主机采用变频控制，启动、运转平稳，可节能30%。● 红外线光电计数器，预设订单加工数量。● 联机总锁功能，避免误操作伤害机器（主机启动，各机组自动锁定）。● 可选择连续或隔张送纸。● 气压式弹性送纸胶辊，不破坏瓦楞纸板强度；下送纸辊轧花，镀硬铬。● 侧挡板与开槽部联调，可完成有修边或无修边调整，省时省力，并加装气动拍齐装置，纸板横向定位更准确，避免浪费。● 10寸彩色触摸屏，控制送纸部、印刷部、开槽部、模切部一次归零，记忆复位；生产速度60、80、100、120定速巡航。● 采用四轴高速前沿送纸系统

印刷部功能：● 所有轴、辊均采用**钢材，电脑动平衡校正，消除离心力，研磨加工，镀硬铬。● 印刷相位采用行星齿轮式机构，触摸屏控制，电动数字式360°调整（停机、开机均可调整）。● 版辊横移采用触摸屏控制，电动数字调整，调整范围共10mm。● 油墨监测系统，缺墨报警。● 采用挂版装置，全版挂版槽，脚踏开关控制正反转，装卸印版快速方便。● 定墨间隙、印刷压辊、导纸辊间隙采用快速免扳手调整。● 印刷相位固定采用气动式刹车机构，当机组分离时，刹车机构限制主机转动，保持原有齿轮位置固定点不变。● 擦版复位功能，电脑记忆印刷位置，擦版后自动复位。● 橡胶辊，钢管表面包裹耐磨橡胶，中高特殊研磨，传墨效果好。● 钢质网纹辊，钢管表面研磨，压制网纹，镀硬铬，（可选装陶瓷辊）。● 气动抬版装置，主机停止时，网纹辊自动脱离，自动匀墨，防止水墨干滞

开槽部功能：● 所有纸箱尺寸、箱高、相位均由电脑完成，人机界面，省时省力，提高工作效率，可储存常用订单999个。● 采用双轴结构，大直径压线轮，纸箱压线成型效果更好。● 开槽刀座、压线轮、修边刀横移结构采用精密滚珠丝杠，移动精度高，使上、下刀切合定位更准确有效延长了刀具的使用寿命。● 弹性切角刀结构，可切断三层、五层纸板而无需调整。● 开槽刀具采用**合金钢，经热处理研磨加工，硬度和韧性俱佳，使用寿命长。● 根据需要可选配打孔、打扣手装置。

模切部功能：● 模切刀相位，电脑及电动数字控制。● 模切刀横调，电脑及电动数字控制，控制范围共10mm。● 胶垫辊切削修平机构，胶垫可多次重复使用，可大幅度节约使用成本。● 胶垫辊机械式横向±30mm游动装置，提高模切胶垫的使用寿命。● 采用模切均衡器提供线速补偿，胶垫修复后保证纸箱成型尺寸一致。
