1、我公司为山东奥腾数控机床有限公司网上直营店，请广大客户放心联系和购买。
2、公司所销售产品均为**，全国联保，整机五年免费保修。
3、每件产品都经过进厂，机架，装配，成品等层层检测。
4，本公司为一般纳税人，可开13%税，当月开出，当月邮寄.
1.机床床头箱与床身.尾座.托板等各结合面之间手工刮研，整机采用激光干涉仪进行检测，有效的保证Z轴.X轴的定位精度，重复定位精度，反向间隙及机床的稳定性。
2.机床采用高强度铸铁，添加了铜及铬特殊材料，床身导轨宽度360mm，床身导轨淬火深度达到4mm，有效的提高了机床耐磨性及稳定性。
3.机床采用日本河谷集中润滑，床头箱润滑采用台湾宝腾摆线泵进行循环强制润滑，针对南方炎热天气，保证了床头箱的清洁度及散热特点，有效的延长了轴承及齿轮的使用寿命。
4.机床主轴采用瓦房店轴承，主轴通孔φ52mm，机床齿轮采用精密磨削，有效提高了齿轮硬度，降低了机床噪音。
5.机床采用汉江滚珠丝杠，Z轴滚珠丝杠，X轴滚珠丝杠采用拉伸结构，提高了对工件加工外圆及内孔尺寸的准确性。

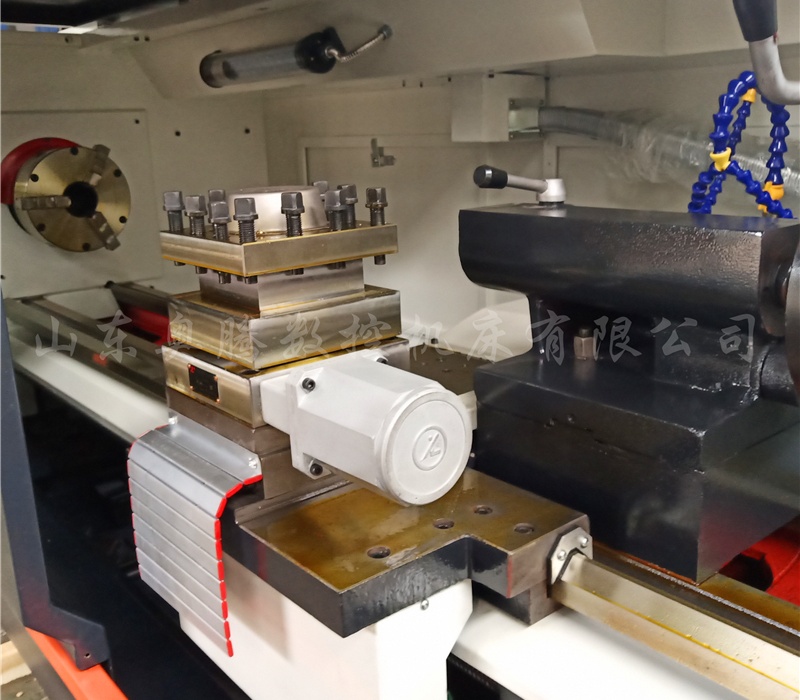

6.机床采用常州亚星四工位免抬电动刀架。刀柄尺寸：20x20mm。可选配六工位电动刀架。
|
技术参数 |
Specifications |
Unit |

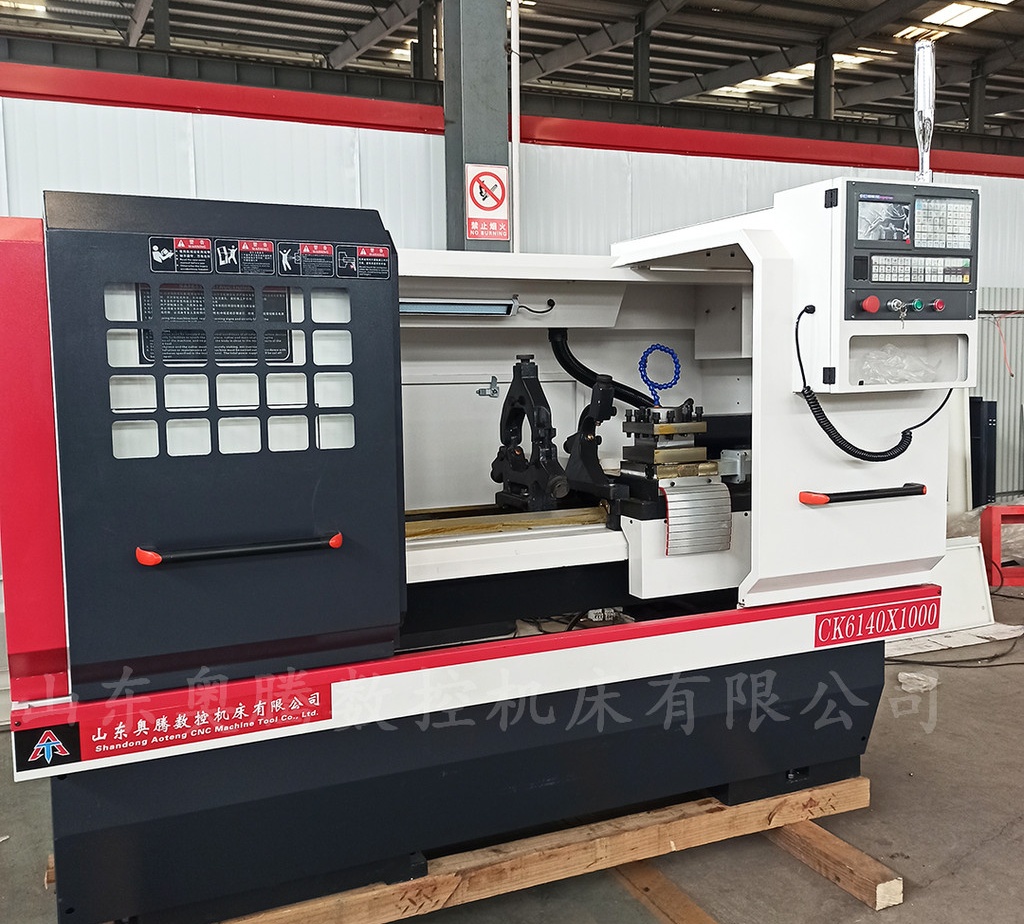

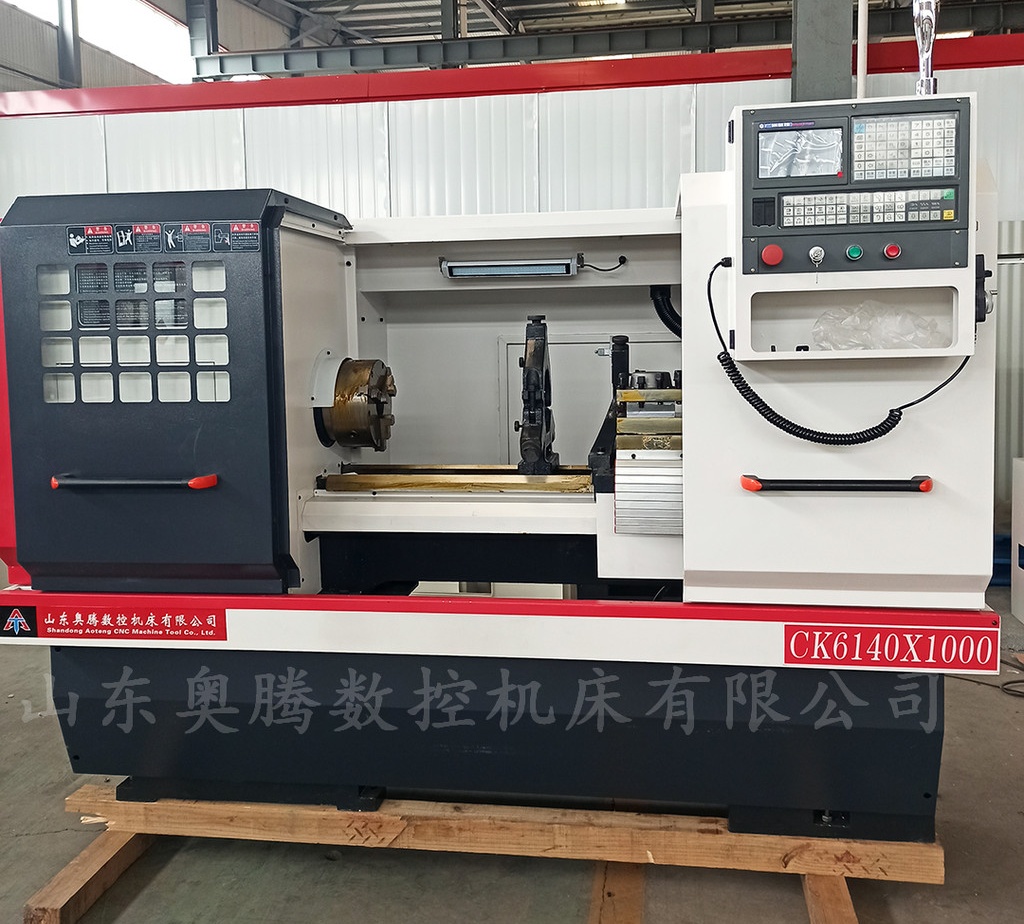

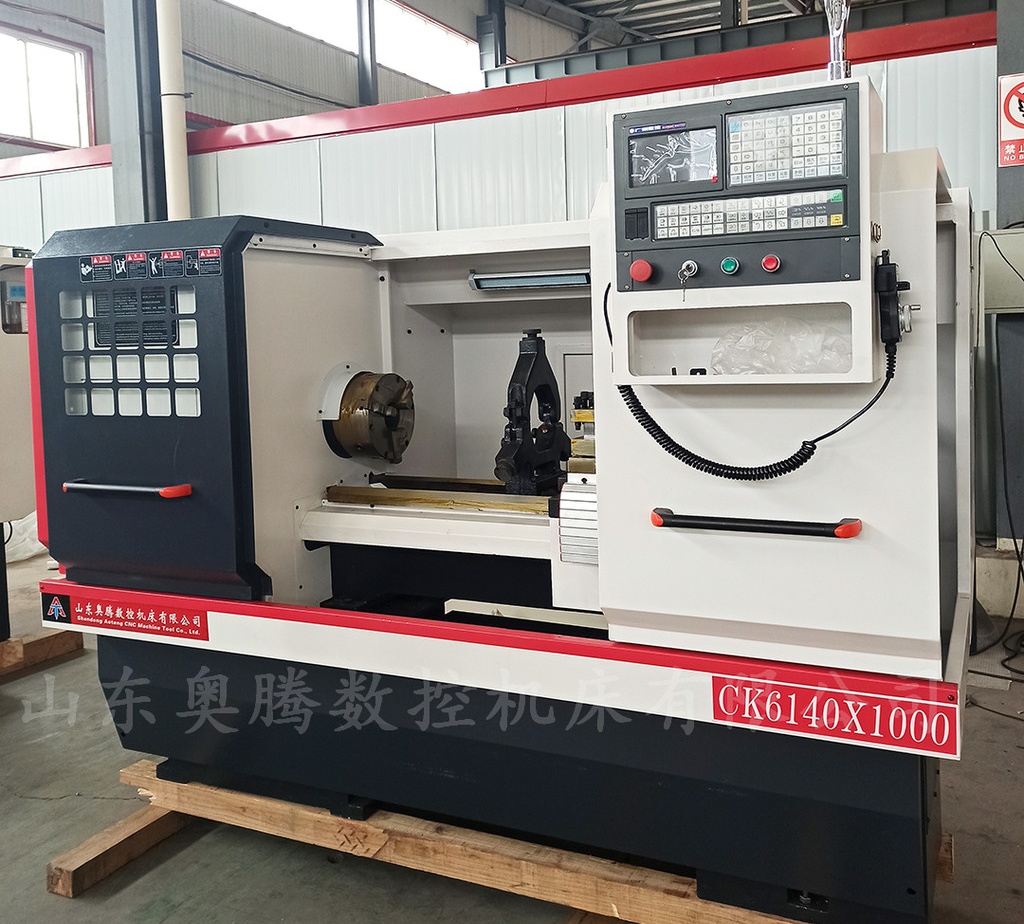

CK6140 |
|
床身上Z大回转直径 |
Max.Swing over bed |
mm |
Ф400 |
|
拖板上Z大回转直径 |
Max.Swing over cross slide |
mm |
Ф180 |
|
Z大加工长度 |
Max.Processing length |
mm |
750/1000/1500 |
|
X/ZZ大行程 |
X/Z axis travel |
mm |
X:220 Z:1050/1600 |
|
主轴传动形式 |
Spindle transmission type |
|
两档变速，档内无级变频调速 Mechanical 2 gear transmission, in gear variable speed |
|
主轴转速 |
Spindle speed |
rpm |
低档L:70-560 高H:200-1600 |
|
主轴端部形式 |
Spindle nose |
|
C6 |
|
主轴通孔直径 |
Spindle bore |
mm |
52 |
|
主轴锥度 |
Spindle taper |
|
MT6 |
|
主轴电机功率 |
Spindle motor |
kW |
5.5 |
|
卡盘尺寸 |
Chuck size |
mm |
200 |
|
滚珠丝杠规格 |
Ball screw dia.and pitch |
mm |
Ф25*6/Ф40*8 |
|
X/Z进给电机扭矩 |
X/Z axis feed motor torque |
N.m |
X:6 Z:10 |
|
X/Z快移速度 |
X/Z axis rapid traverse |
m/min |
X:6 Z:8 |
|
X/Z重复定位精度 |
X/Z axis repeatability |
mm |
0.01/0.015 |
|
工件加工精度 |
Processing accuracy |
|
IT6-IT7 |
|
工件表面粗糙度 |
Workpiece surface roughness |
|
Ra1.6 |
|
尾座套筒直径 |
Tailstock quill dia. |
mm |
65 |
|
尾座套筒行程 |
Tailstock quill traverse |
mm |
140 |
|
尾座套筒锥度 |
Tailstock quill taper |
# |
MT4 |
|
刀架形式 |
Tool post type |
|
电动四工位Electric 4 station |
|
刀具外形尺寸 |
Cutting tool shape size |
mm |
20*20 |
|
导轨形式 |
Guide form |
|
单山+平轨 single mountain+flat rail |
|
总电源容量 |
Total power capacity |
kVA |
10 |
|
外形尺寸 |
Machine dimension(L*W*H) |
mm |
2500/3000*1500*1650 |
|
机床重量 |
N.W. |
kg |
1800/2300 |
|
标 准 配 置 |
序号 |
名称 |
数量 |
标准配置 |
|
1 |
数控系统 |
1/台 |
广州数控980TB3 |
|
|
2 |

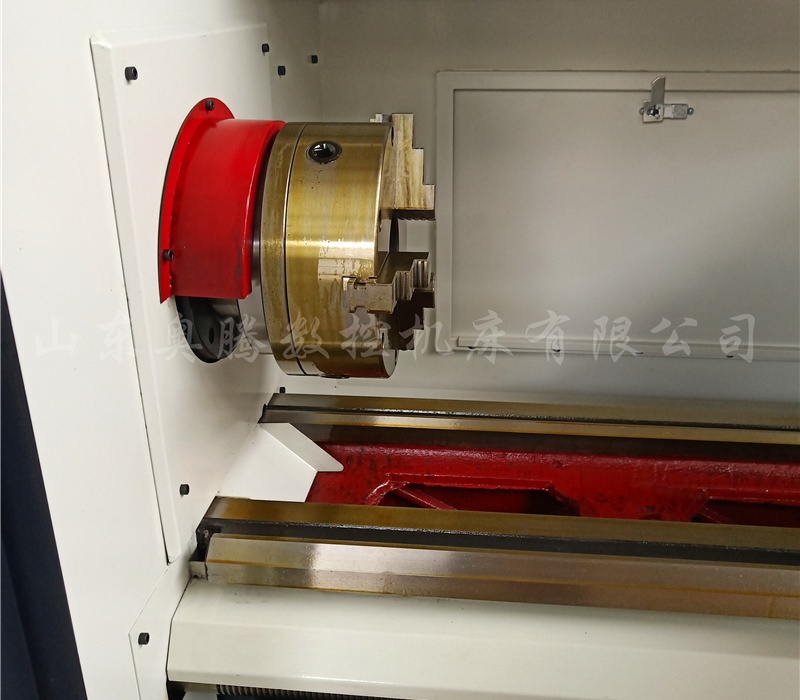

卡盘 |
1/台 |
Ф200手动卡盘 |
|
|
3 |
尾座 |
1/台 |
手动尾座 |
|
|
4 |
X向滚珠丝杠 |
1/台 |
国产（北方岐山） |
|
|
5 |
Z向滚珠丝杠 |
1/台 |
国产（北方岐山） |
|
|
6 |
电动刀架 |
1/台 |
文昌 |
|
|
7 |
X、Z向丝杠轴承 |
各1套/台 |
国产（国产名牌） |
|
|
8 |
X、Z向联轴器 |
各1套/台 |
国产外购 |
|
|
9 |
主轴轴承 |
1套/台 |
国产P5级 |
|
|
10 |
机身铸造 |
1/台 |
采用**树脂砂铸造 |
|
|
11 |
主轴总成 |
1套/台 |
装配式主轴 |
|
|
12 |
油漆 |
1套/台 |
颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置 |
|
|
13 |
润滑 |
1套/台 |
国产沪润电动润滑油泵，润滑油路安装完毕 |
|
|
14 |
附件 |
|
|
