机床参数与配置
|
（一）CK40J 斜导轨机床技术参数 |
|||
|
规格项目 |
参数 |
规格项目 |
参数 |
|
床身最大旋转直径 |
?450mm |
夹紧方式 |
气动夹头 |
|
拖板上最大回转直径 |
?230mm |
X轴行程 |
300mm(直径量600mm) |
|
最大加工直径(D) |
?200mm |
Z轴行程 |
300mm |
|
最大加工长度(L) |
160mm |
机床精度 |
0.008mm |
|
最大棒材直径 |
?40mm |
机床重复定位精度 |
0.002mm(XZ轴） |
|
主轴通孔 |
?48mm |
常用转速 |
3000转以下 |
|
主轴转速 |
0-3000转/分 |
数控系统型号 |
广数928tdl |
|
主轴电机功率 |
广数3.7KW伺服 |
主轴前端 |
国际标准A2-5 |
|
X/Z 轴快移速度 |
25000mm/min |
导轨角度 |
35度 |
|
进给轴电机功率 |
1.8KW |
滑轨形式 |
线规 30H 级 |
|
电源额定电压 |
3相交流电，380V |
刀架结构 |
排刀 |
|
总输入功率 |
10KVA |
床身结构 |
整体床身 |
|
电源额定频率 |
50HZ |
尾座动力 |
无尾座 |
|
机床重量 |
净重1600KG |
机床尺寸（长*宽*高） |
1900X 1400x1900mm |
|
（二）、机床配置清单 |
|||
|
名 称 |
型号 |
产地，品牌 |
备注 |
|
导轨 |
力士乐 H 级 |
德国 |
精密线轨 |
|
X 轴滚珠丝杠 |
直径 25 毫米螺距 10 毫米 |
日本 THK |
C3 级(高标准丝杠) |
|
Z 轴滚珠丝杠 |
直径 32 毫米螺距 10 毫米 |
启尖 |
P4 级 |
|
主轴轴承 |
洛阳德润 |
洛阳 |
|
|
丝杠轴承 |
洛阳德润 |
洛阳 |
预拉伸技术 |
|

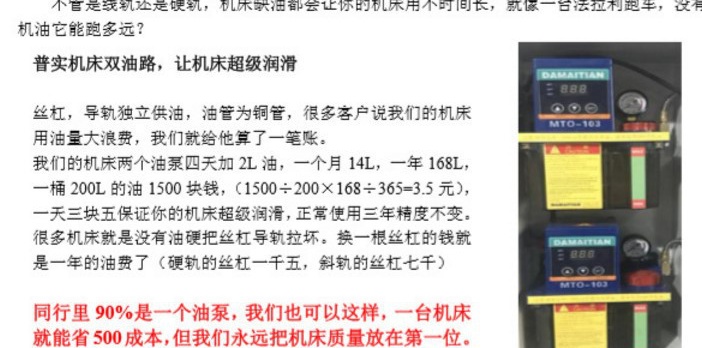

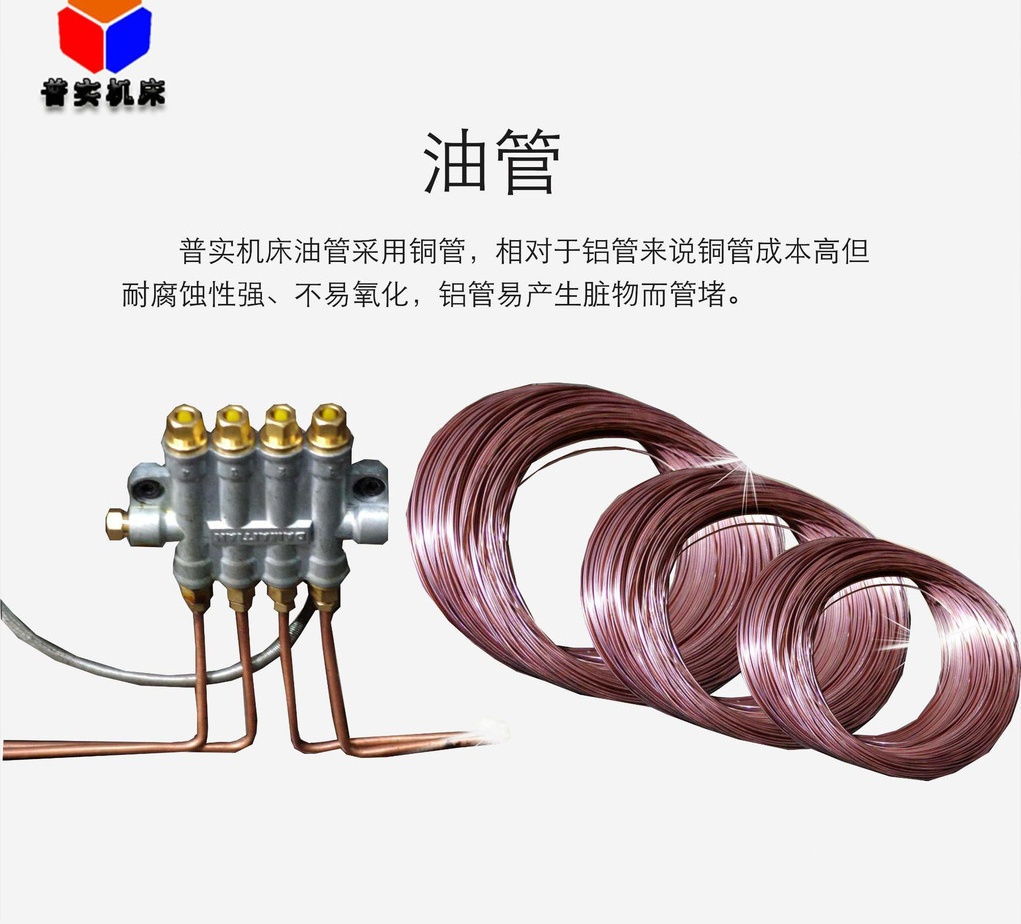

丝杠润滑 |
麦田泵业 |
广州 |
容积油泵 1 |
|
导轨润滑 |
麦田泵业 |
广州 |
容积油泵 2 |
|

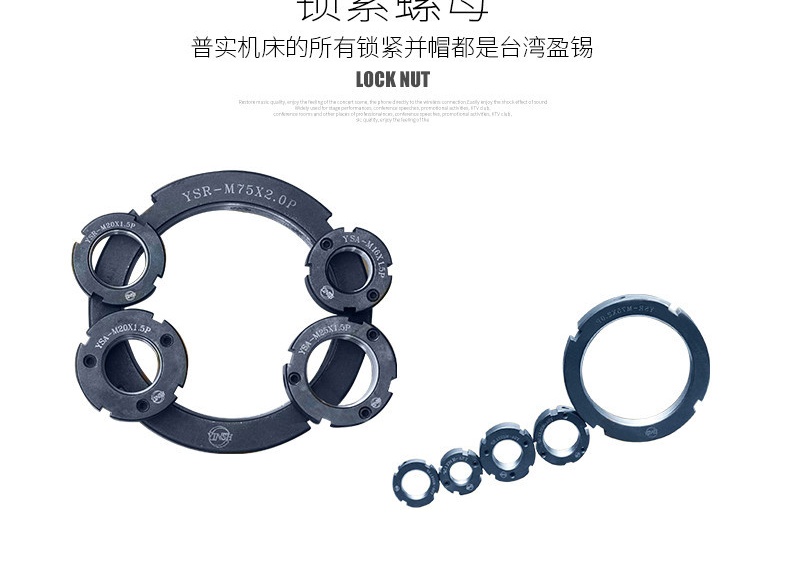

主轴及丝杠螺母 |
盈锡 |
台湾 |
|
|
机床铸件 |
铸件 HT250（树脂砂翻砂工 艺） |
无锡 |
全部回火处理，局部铸件二 次回火 |
|
照明 |
LED |
无锡 |
|
|

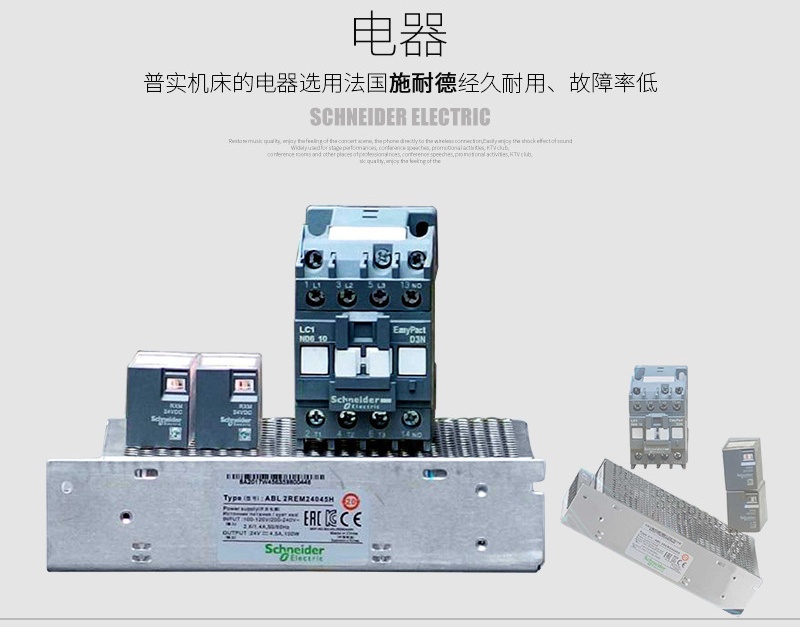

X 轴抱闸供电系统 |
施耐德 |
上海 |
X 轴专用供电（电源盒 1） |
|
外围 24V 供电 |
施耐德 |
上海 |
照明（电源盒 2） |
|
系统供电 |
施耐德 |
上海 |
系统专用供电（电源盒 3） |
|
继电器 |
施耐德 |
上海 |
|
|
交流接触器 |
施耐德 |
上海 |
|
|
空气开关 |
德力西 |
上海 |
|
|

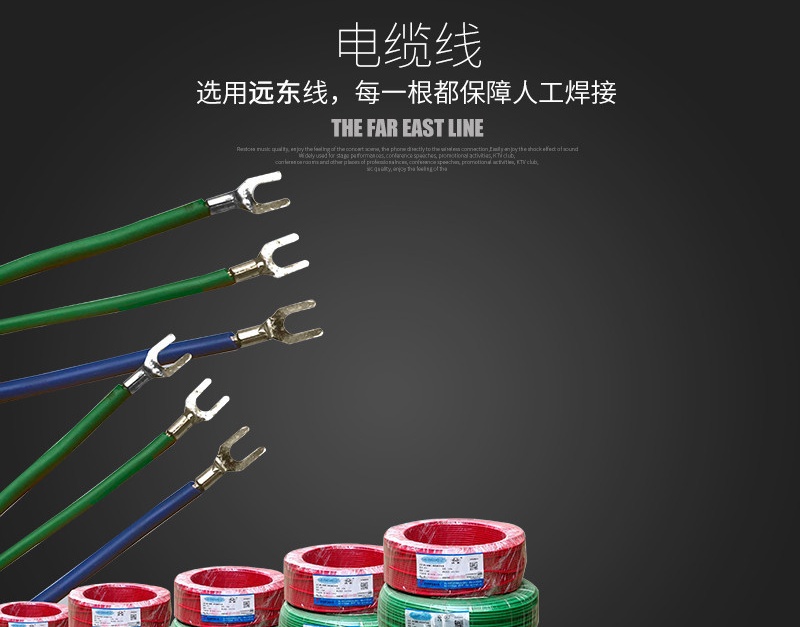

电线 |
远东国标线 |
宜兴 |
手工焊接 |
|

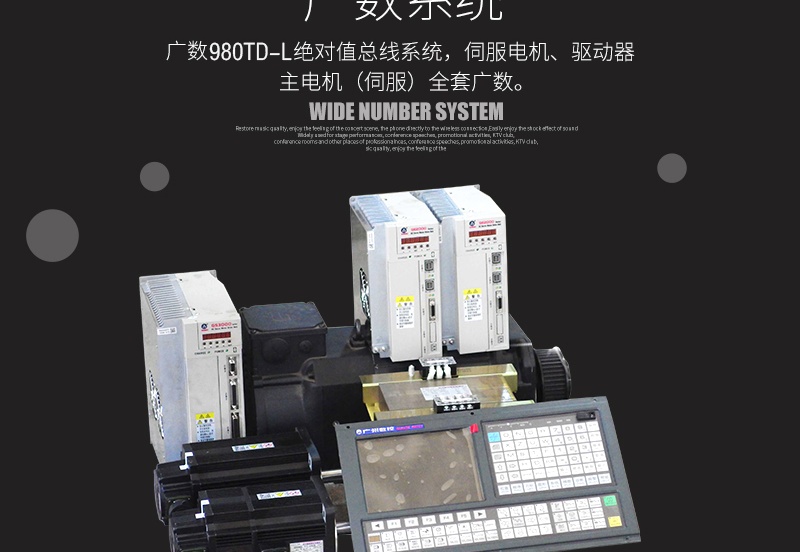

系统 |
广数 928tdl |
广州 |
|
|
驱动及电机 |
广数全套 |
广州 |
|
|
伺服主轴 |
广数 3.7 主轴伺服 |
广州 |
|
|

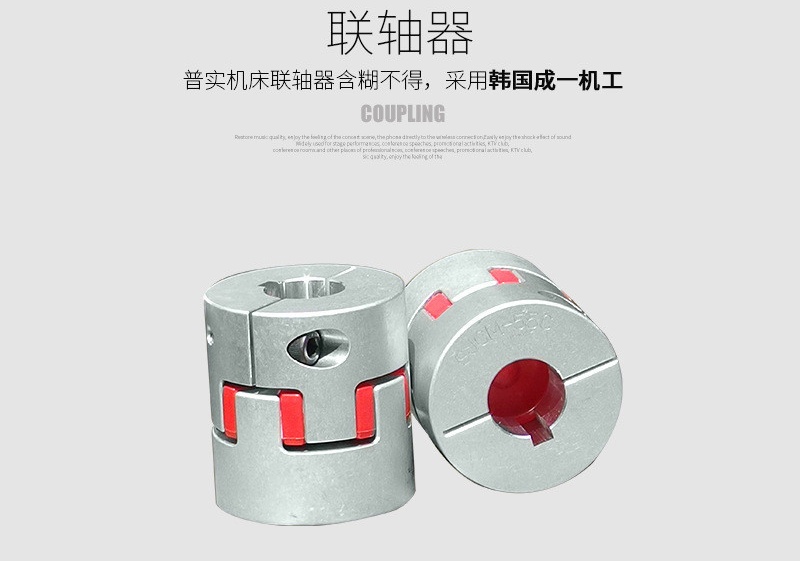

联轴器 |
成一精工 |
韩国 |
|
特别说明德国力士乐装配

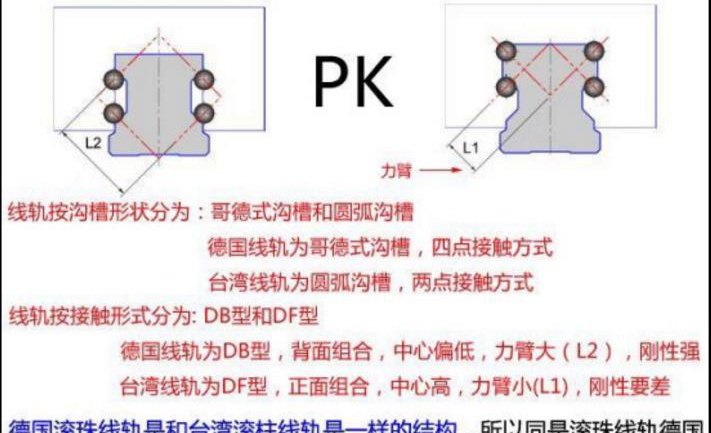

很多人在质疑普实机床的装配技术！对于我直接回答：为什么很多厂家不愿意装德国力士乐有原因的：首先贵！第二太难装配！力士乐导轨与日本和台湾轨道不一样。力士乐导轨是局部淬火（跑道淬火）其他地方不淬火的。台湾日本轨道是整体淬火。
局部淬火和整体淬火的优缺点
局部淬火的结果：
优点：导轨偏软，这个特性后使导轨全面与铸件全面结合，抗震特别强精度高！耐用！

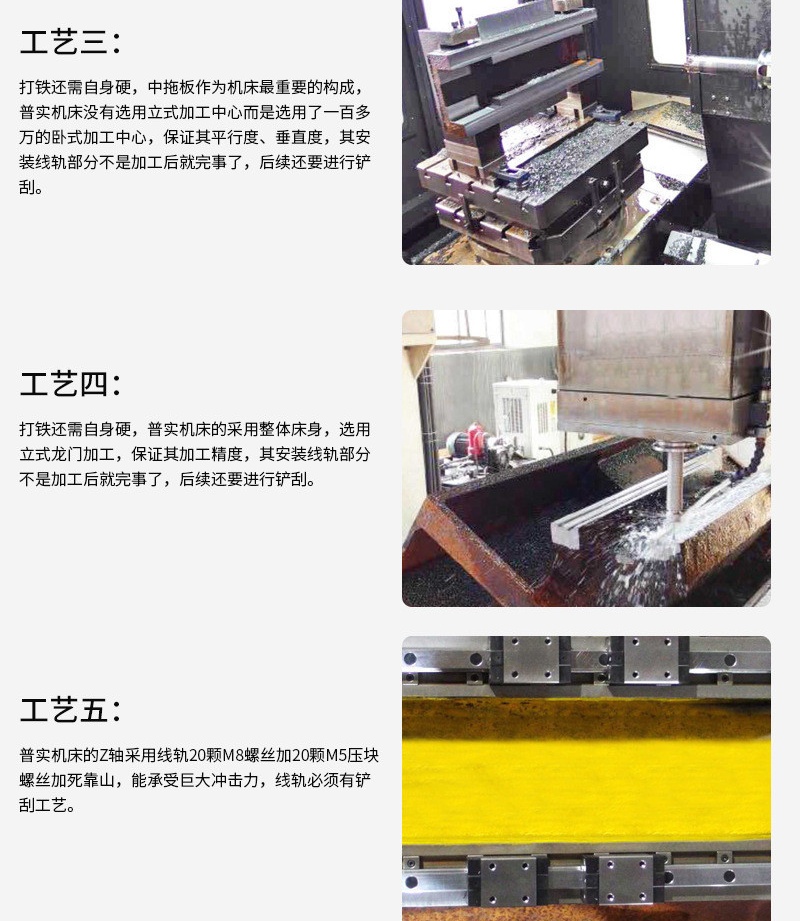

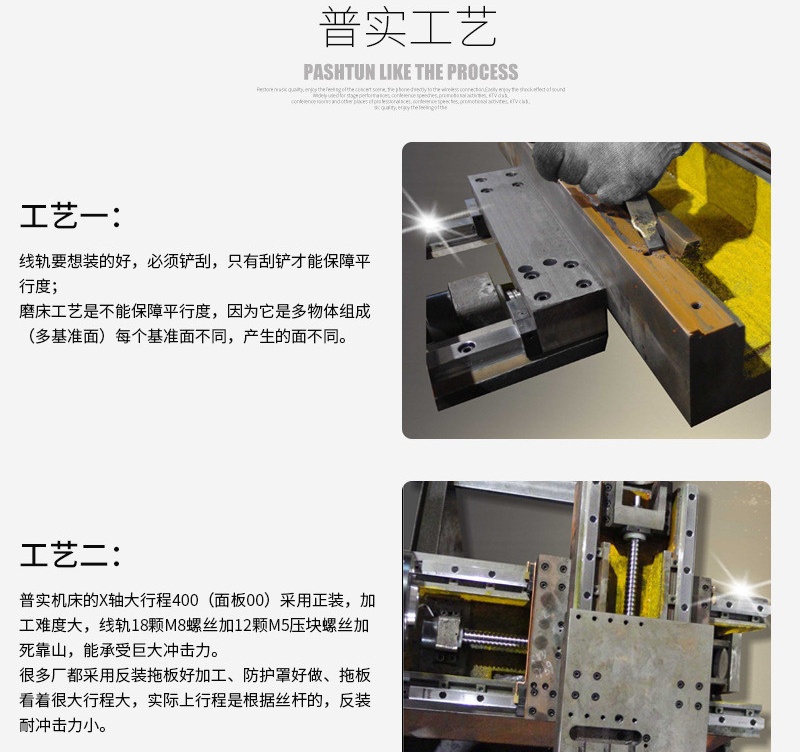

缺点：装配难度很大，如果加工面不平（有高低，不平行）导轨会得到一样的结果（有高低，不平行），所以普实机床采用的装配《刮研装配》线轨平行度偏差都在 8 个μ内。很多数控车床厂不敢装配！
整体淬火的结果（整根导轨都淬火）：
优点：装配简单，没那么多工序，直接拧螺丝。
缺点：抗震性不好！导轨与铸件不能全面结合，局部受力很大。
德国力士乐线轨和台湾线轨的区别
本款机床针对的市场上的平轨线规有如下几大优势
优势一：我们的斜轨价格在5-8万不等，而且硬件配置高于平线，一台平线价格在5-7万
优势二：斜轨的速度可达25米，平线轨15米
优势三：斜轨X轴由于自身重力会消除间隙，平线轨时间长会产生间隙
优势四：斜轨由于是倾斜的铁屑容易掉下来，平线轨铁屑会堆积在防护罩上
优势五：斜轨工人装夹工件方便，平线轨X轴线轨反转的托板做的比较长（实际行程不 长），装夹工件不方便
优势六：斜轨X轴线轨正装，平线轨反装，正装耐撞，反装不耐撞
本款机床针对的市场上的平轨线规有如下几大优势
优势一：我们的斜轨价格在5-8万不等，而且硬件配置高于平线，一台平线价格在5-7万
优势二：斜轨的速度可达25米，平线轨15米
优势三：斜轨X轴由于自身重力会消除间隙，平线轨时间长会产生间隙
优势四：斜轨由于是倾斜的铁屑容易掉下来，平线轨铁屑会堆积在防护罩上
优势五：斜轨工人装夹工件方便，平线轨X轴线轨反转的托板做的比较长（实际行程不长），装夹工件不方便
优势六：斜轨X轴线轨正装，平线轨反装，正装耐撞，反装不耐撞
