项目名称

参数

项目名称

参数

床身上最大旋转直径

450mm

夹紧方式

液压卡盘

拖板上最大旋转直径

230mm

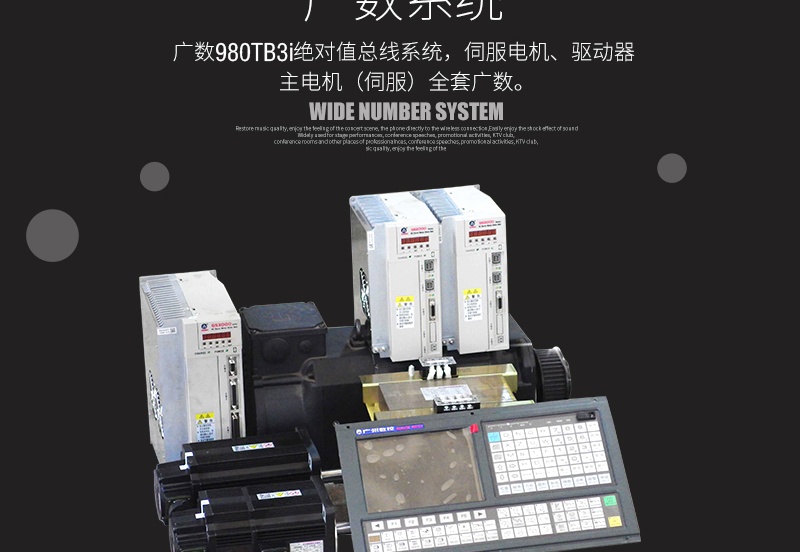

数控系统型号

广数980TB3i

最大加工直径(D)

?160mm

机床精度

稳定8um

最大加工长度(L)

180mm

机床重复定位精度

0.0005mm(X/Z轴）

最大棒材直径

?45mm

常用转速

6000转以下

主轴通孔

?56mm

床身结构

整体床身

主轴转速

0-3000转/分

主轴前端

国际标准A2-5

主轴电机功率

伺服5.5KW（系统原装）

导轨角度

35度

快进速度

25000mm/min(X轴)25000mm/min(Z轴)

滑轨形式

线轨30H级

进给轴电机功率

1.88Kw

刀架结构

八工位伺服刀塔

电源额定电压

3相交流电，380V

X轴行程

300mm (直径量600mm)

总输入功率

6.5KVA

Z轴行程

250mm

刀方尺寸

20×20

机床尺寸（长*宽*高）

2100X 1300x1750mm

机床重量

净重1800KG

尾座动力

无尾座

项目名称

标配

选配

数控系统

广数980TB3i全套

.

新代21TA-E全套

.

西门808D全套

.

夹紧方式

六寸台湾佳贺中空卡盘(选配)

.

筒夹

.

项目名称

配件

备注

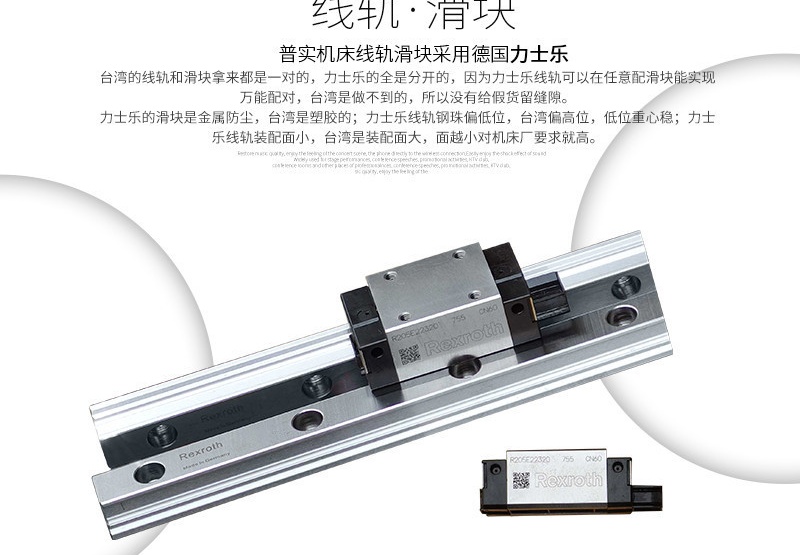

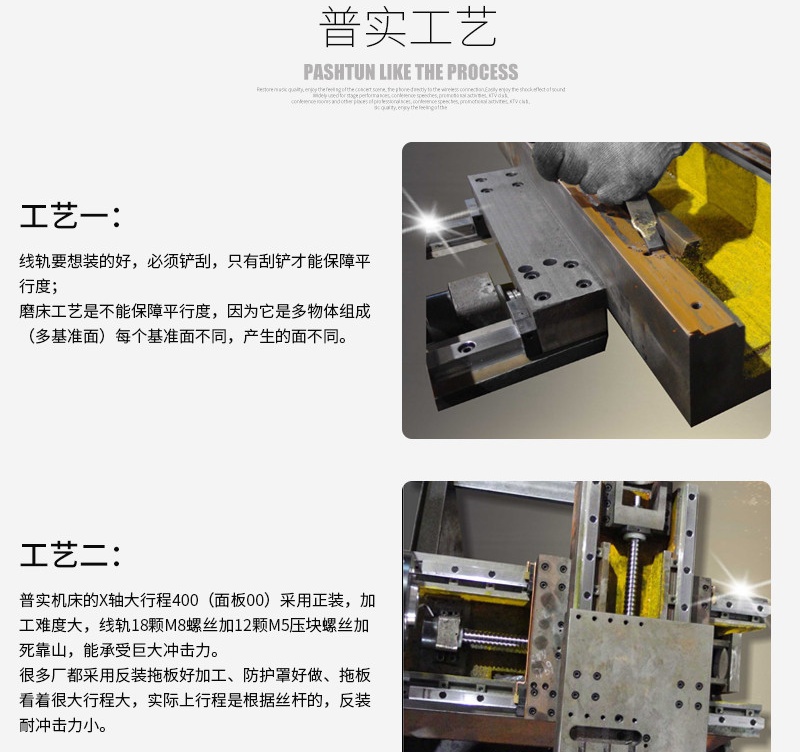

导轨

德国力士乐H级

博世力士乐BOSCH-REXROTH原公司1795年成立，世界500强第76位。世界线轨制造商，市场上目前没有其他的品牌能向顾客提供所有传动与控制技术。

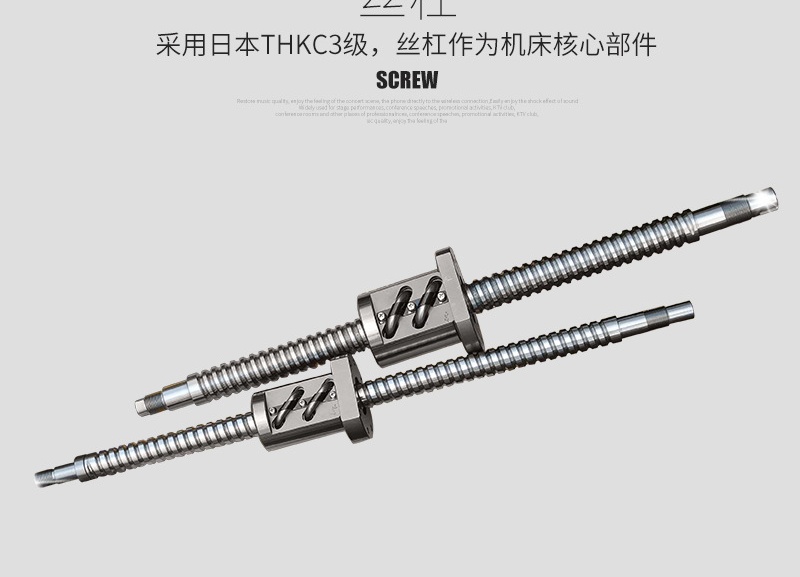

滚珠丝杠

X轴日本THKC3级?25mm螺距10mm

日本THK成立于1971年，现已拥有四位一体的生产和销售基地：日本、欧洲、美洲和亚洲，成为了全球范围内开发直线运动 (LM) 导轨机构的先驱

Z轴日本THKC3级?32mm螺距10mm

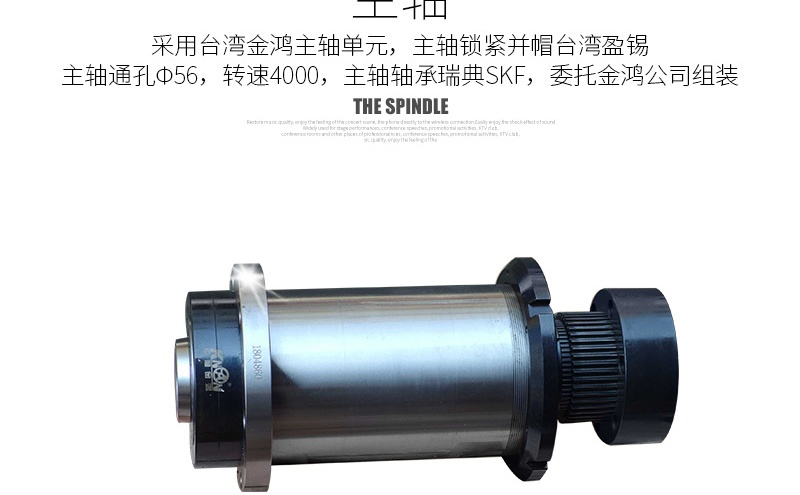

主轴

台湾金鸿主轴单元

专注主轴单元的研发与制造

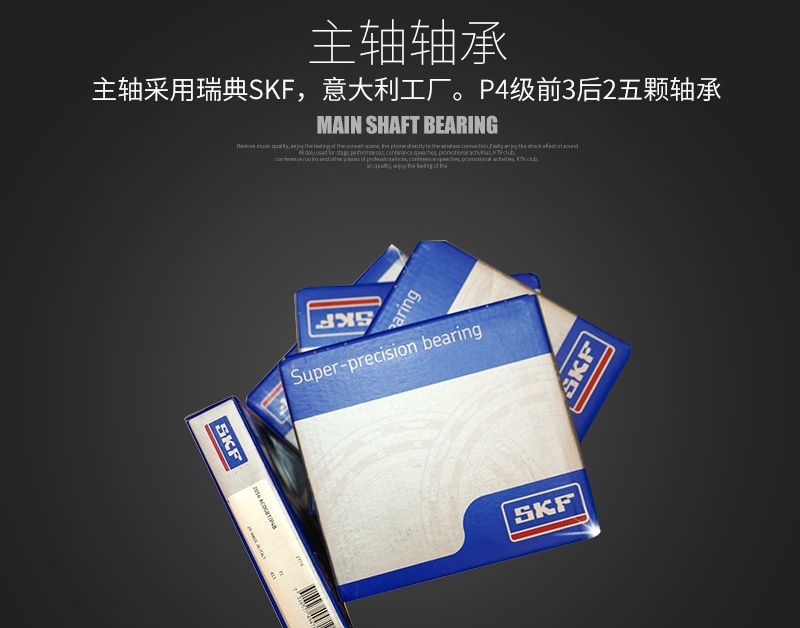

主轴轴承

瑞典SKF（意大利工厂）精度P4级（前三后二）

SKF公司于1907年创立于瑞典。经过近100年的发展，目前，SKF在轴承及密封件领域已成长为世界品牌，SKF公司也已成为世界性的跨国集团，在全世界包括中国设有80多家生产厂。

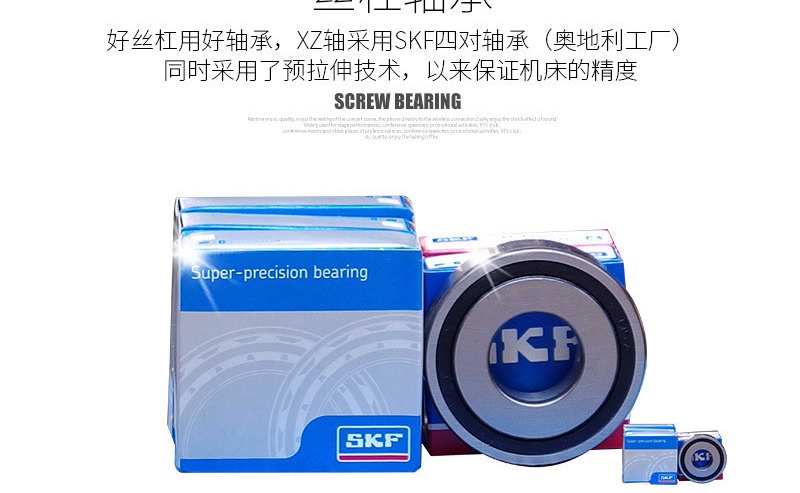

丝杠轴承

瑞典SKF（奥地利工厂)精度P4级（4套角接触轴承）

回转缸

国产646中空回转缸

中空回转缸，用途广

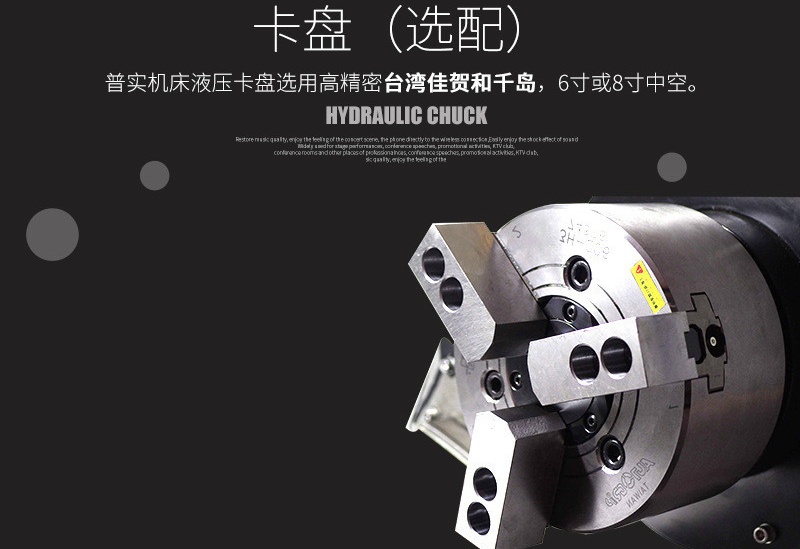

卡盘

台湾佳贺中空160卡盘

佳贺精机股份有限公司成立于1989年，于2008年起以全新AUTOGRIP固力普面世，卡盘制造商

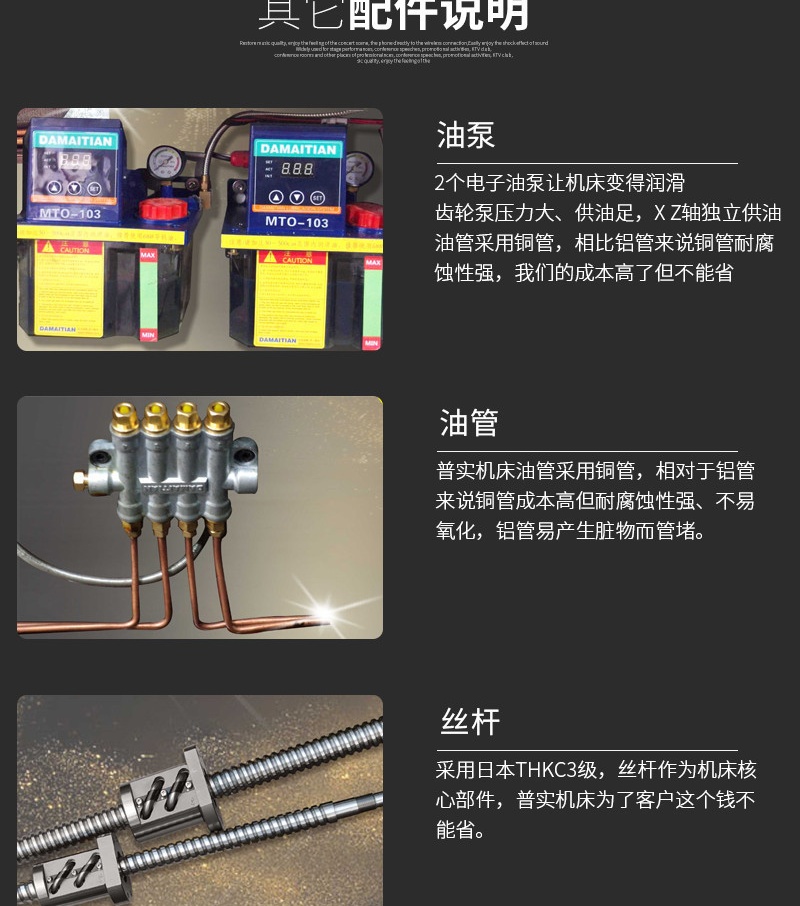

丝杠润滑

麦田泵业

两个油泵（齿轮泵），独立供油

导轨润滑

麦田泵业

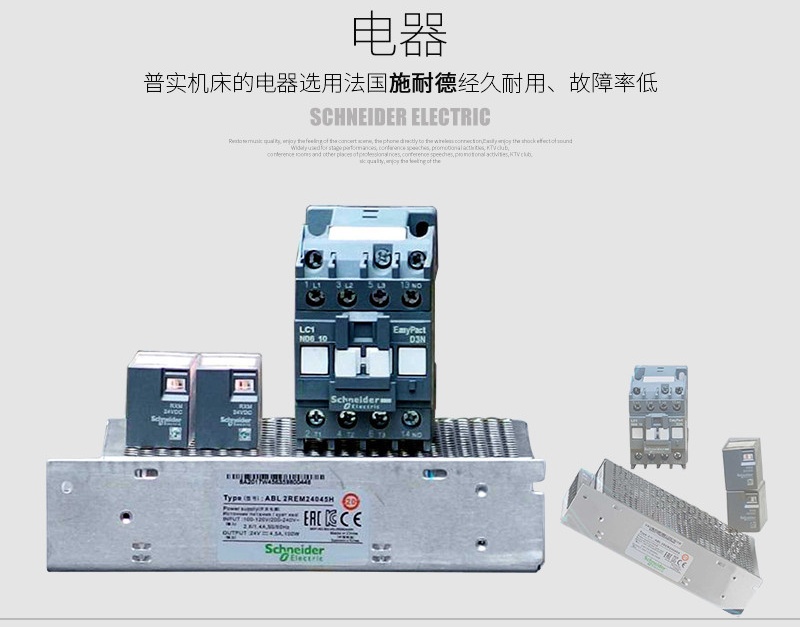

继电器

法国施耐德

施耐德电气1836年由施耐德兄弟创立，世界500强第399位。世界电气制造商

交流接触器

法国施耐德

X轴抱闸供电

法国施耐德（电源盒1）

外围24供电

法国施耐德（电源盒2）

系统供电

法国施耐德（电源盒3）

空气开关

德力西

国产企业

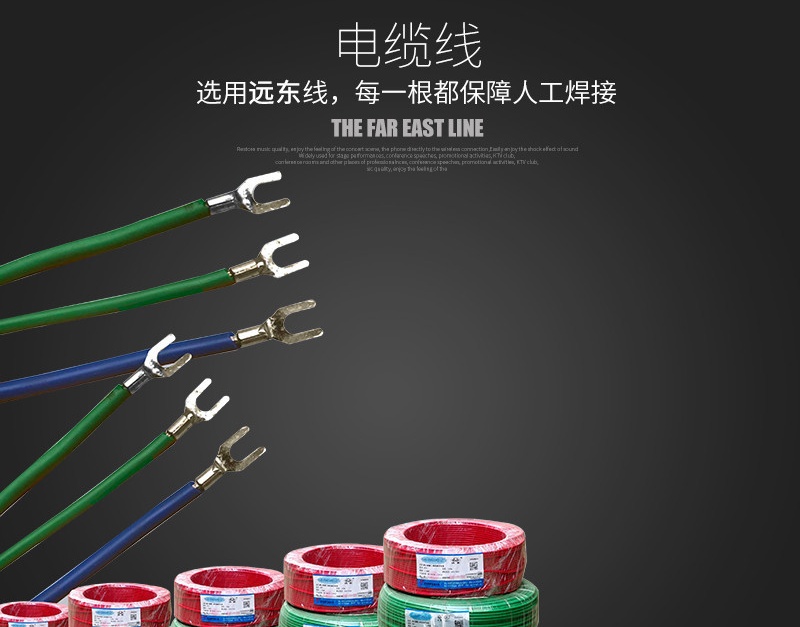

电线

远东国标线,手工焊接

远东电缆有限公司创建于1990年，是中国规模大的电线电缆制造企业，销售收入连续十六年居全国电线电缆行业前列，综合实力全球前列

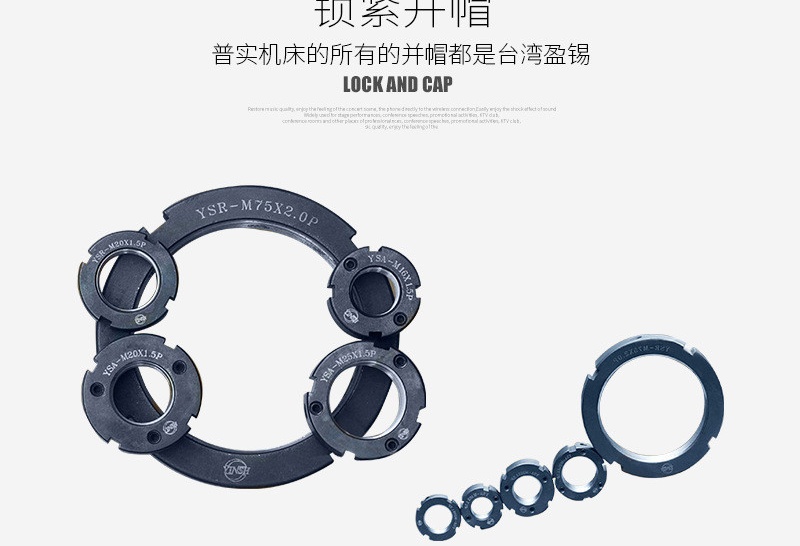

主轴及丝杠螺母

台湾盈锡

盈锡精密工业股份成立于1989年，专注于精密螺母。

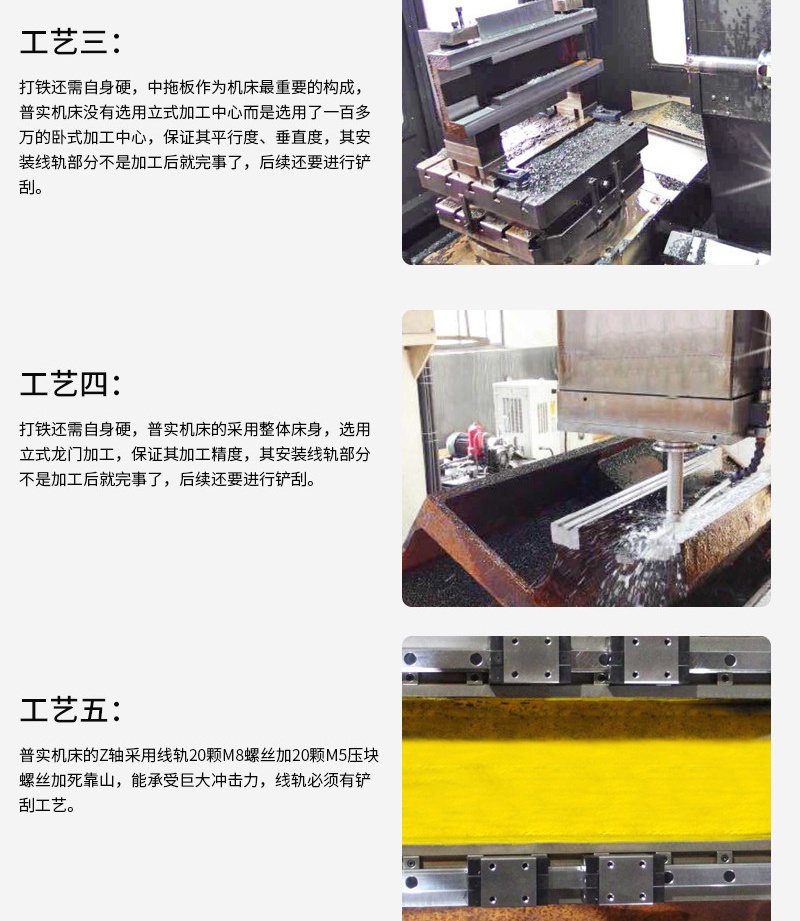

机床铸件

铸件HT250（树脂砂翻砂工艺）

全部回火处理，局部铸件二次回火

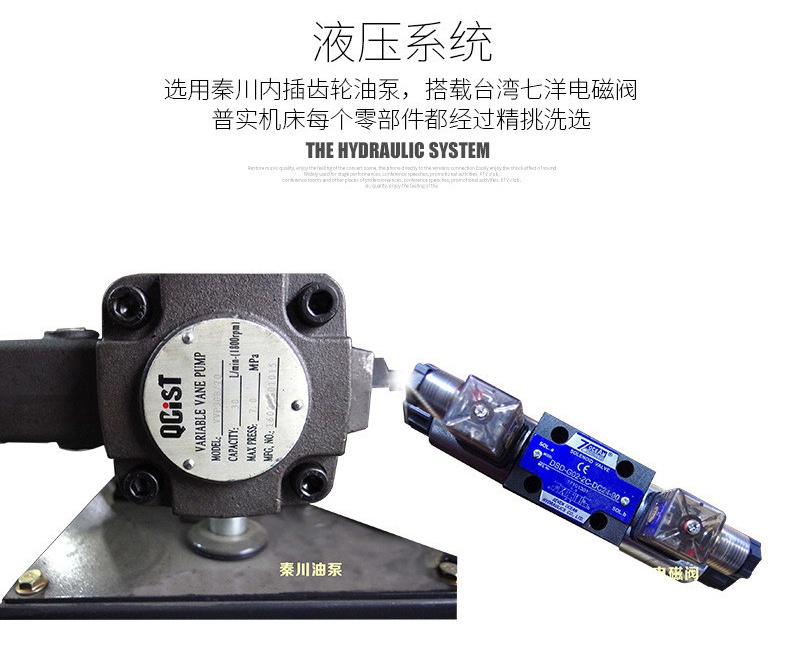

液压泵

秦川

秦川液压件厂是国内液压行业仅有的能实现自我装备的企业，国内做液压泵好的公司。

液压站电磁阀

台湾七洋

台湾七洋成立于1988年，下设三大生产基地， 电磁阀制造商

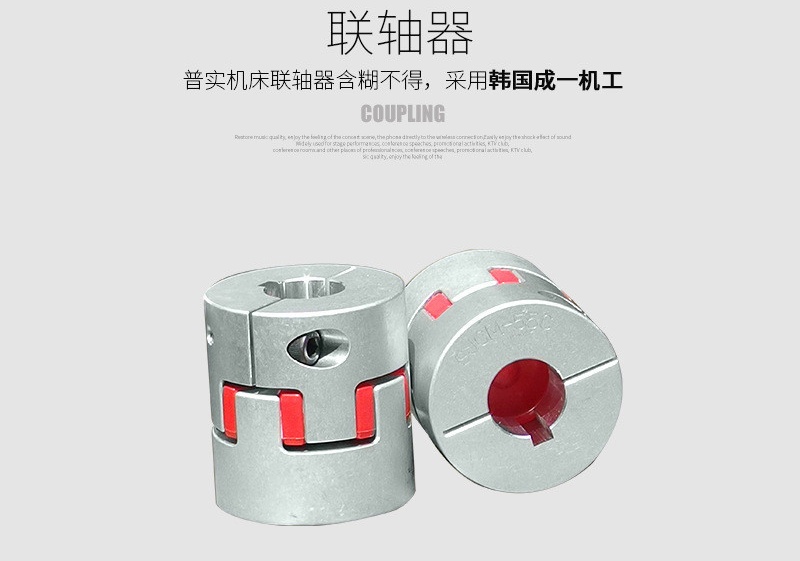

联轴器

韩国（株）成一机工

（株）成一机工韩国联轴器制造商

液压站

内插式电机加风冷

国产

照明

LED

国产

水泵

高压水泵

常州

刀塔

八工位伺服刀塔（63型）

常州
