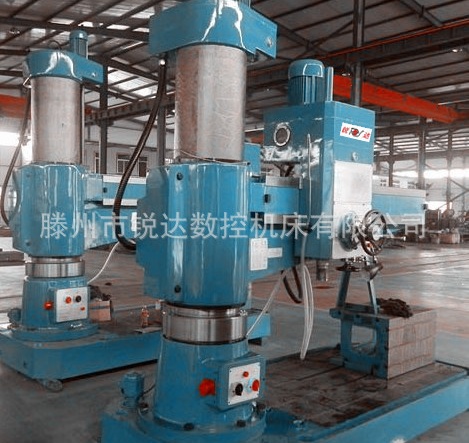

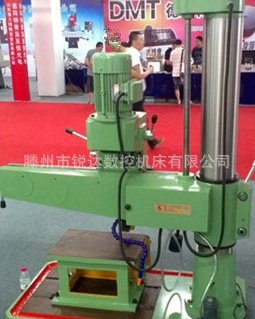

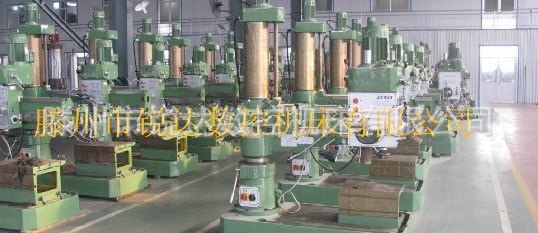

Z3032X9/10摇臂钻床结构：       摇臂钻床是一种孔加工设备，可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。按机床夹紧结构分类，摇臂钻可以分为液压摇臂钻床和机械摇臂钻床在各类钻床中，摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。       双立柱摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。　内立柱固定在底座的一端，在它的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。//www.tzrdjc.cn.alibaba.com 产品说明 Z3032×10摇臂钻床|摇臂钻Z3032摇臂钻床具有以下特点 1.锐达Z3032摇臂钻床 采用机械传动，机械夹紧，机械变速操作简便。2.锐达Z3032摇臂钻床 导轨经超高频淬火。3.锐达Z3032摇臂钻床 摇臂自动升降，生产效率高。4.锐达Z3032摇臂钻床 结构可靠，制造精良，保证了机床精度持久性5.锐达Z3032摇臂钻床 外观造型美观大方,总体布局匀称协调 6.锐达Z3032摇臂钻床 双速电机，攻丝更方便，钻速范围更大！  7锐达Z3032摇臂钻床 自动升降8锐达Z3032摇臂钻床  机械锁紧9锐达Z3032摇臂钻床 机械变速10锐达Z3032摇臂钻床双速电机 Z3032×10摇臂钻床详细参数  主要技术参数 Z3032×10 钻孔最大直径mm 32 主轴端面至工作台距离mm 220-980 主轴中心距立柱母线距离mm 260-1000 主轴行程mm 120 主轴锥孔(莫氏) 4 主轴转速范围r.p.m 108.162.262.398.665.1000 主轴转速级数 6 摇臂回转角度 360 主电机功率kw 1.5-2.2 升降电机功率kw 0.75 机床重量kg 800 外形尺寸mm 1235×600×1780



自定义内容

安全使用规则1：装卸工件，必须移开刀具，切削中头、手不得接近铣削面。2：使用铣床对刀时，必须慢进或手摇进，不许快进，走刀时，不准停车。3：快速进退刀时注意铣床手柄是否会打人。4：进刀不许过快，不准突然变速，铣床限位挡块应调好。5：上下及测量工件、调整刀具、紧固变速，均必须停止铣床。6：拆装立铣刀，工作台面应垫木板，拆平铣刀扳螺母，用力不得过猛。7：严禁手摸或用棉纱擦转动部位及刀具，禁止用手去托刀盘。维修保养机床例保作业范围1、床身及部件的清洁工作，清扫铁屑及周边环境卫生；2、检查各油平面，不得低于油标以下，加注各部位润滑油；3、清洁工、夹、量具。机床一保作业范围1、清洗调整工作台、丝杆手柄及柱上镶条；2、检查、调整离合器；3、清洗三向导轨及油毛毡，电动机、机床内外部及附件清洁；4、检查油路，加注各部润滑油；5、紧固各部螺丝。机床例保作业范围1、床身及部件的清洁工作，清扫铁屑及周边环境卫生，清洁工、夹、量具；2、检查各油平面，不得低于油标以下，加注各部位润滑油。

批量生产

机床周末保养作业范围一、清洁1、拆卸清洗各部油毛毡垫；2、擦拭各滑动面和导轨面、擦拭工作台及横向、升降丝杆、擦拭走刀传动机构及刀架；3、擦拭各部死角。二、润滑1、各油孔清洁畅通并加注润滑油；2、各导轨面和滑动面及各丝杆加注润滑油；3、检查传动机构油箱体、油面、并加油至标高位置。三、扭紧1、检查并紧固压板及镶条螺丝；2、检查并扭紧滑块固定螺丝、走刀传动机构、手轮、工作台支架螺丝、叉顶丝；3、检查扭紧其它部份松动螺丝。四、调整1、检查和调整皮带、压板及镶条松紧适宜；2、检查和调整滑块及丝杆合令。五、防腐1、除去各部锈蚀，保护喷漆面，勿碰撞；2、停用、备用设备导轨面、滑动丝杆手轮及其它暴露在外易生锈的部位涂油防腐



   滕州市锐达数控机床有限公司相关产品欢迎点击查看：摇臂钻，钻床，铣床，立式铣床，立式钻床，万能铣床，摇臂钻床，万向摇臂钻床，滕州钻床，滕州摇臂钻，滕州铣床，滕州立式铣床，滕州立式钻床，滕州万能铣床，z3032摇臂钻床，z3040摇臂钻床，z3050摇臂钻床，z3063摇臂钻床，z3080摇臂钻床，50立式钻床，40立式钻床，x5032立式铣床，x6128/x6036/x5036B/X6032/x6132万能铣床，x52铣床，x62铣床，x6140铣床，x5040铣床，zx50c钻铣床，zx6350钻铣床，zx6350A自动走刀钻铣床，立铣头，万能立铣头等等。www.ruidajc.com



售后服务：非常感谢您在众多的卖家中选购我们滕州市锐达数控机床有限公司的产品。为了保护您的合法权益，免除您的后顾之忧，我们将根据**有关规定，向您作出下列保修服务承诺：☆ 当产品在交付时出现品牌，机型不符合定货要求，或产品因自身质量有问题，未超过30天时，要根据客户的要求，对故障机实行换机方式处理（换机只能选择同品牌型号机型）。☆一年内免费维修（人为因素除外）。☆ 因元器件老化等产品质量问题的，本厂可提供有尝维修服务，维修材料成本及人工费用将根据实际价格向客户收取。注:请按照使用说明操作.再**的产品也需要您的精心维护。在下列情况下，保修将自动失效：1、产品曾被错误操作、疏忽使用或因不可抗力(如：水灾、火灾、地震、雷击等)造成的损坏。2、产品曾被非本公司技术人员维修、拆卸或改装（公司安排除外）。3、产品机身编码曾被替换、涂改或撕毁。4、不按原提供之安装、操作或保养。



物流须知由于机床为超大，超重物品，是必须要用配货站配车，配车一般是专线车辆，长期两地往返，对两地都比较了解，能送货到门，一站直达最大保证货物安全，但是这种方法时效性不佳，路上快，但是配货慢，一辆大车要配满货才会走，所以有一个等待的配货时间，根据城市的不同一般热门城市可天天走货，冷门城市可能就要3-5天，综合考虑，安全，方便，时效，配车是机床运输的**选择，所以客户可以放心购买。

如果您对以上产品的特点、参数、价格、图片及其它信息有不解的地方，请查看本公司的联系方式，给我们联系，我会为您详细讲解。或者到www.tzrdjc.cn.alibaba.com查询了解更多信息，希望能帮到你！

需要公司摇臂钻床和铣床，钻铣床产品画册的客户请把信息/邮箱发至13863255828，sdrdjc@163.com我会为你及时快递**公司样本的，合作愉快。



随机必备附件工具

3032摇臂钻：钻夹头，接杆，22-24扳手，斜铁，使用说明书.钻铣床：铣夹头、变径套、接杆、楔铁 钻夹头 平口钳 拉杆 镗刀杆 卧铣刀杆（带卧铣的）使 用说明书.

铣床：铣夹头 变径套 斜铁 平口钳 卧铣刀杆（带卧铣的） 使用说明书.如有特殊要求定做改做机器的客户请提前把具体要求参数功能要求说清楚，以免造成误差！
