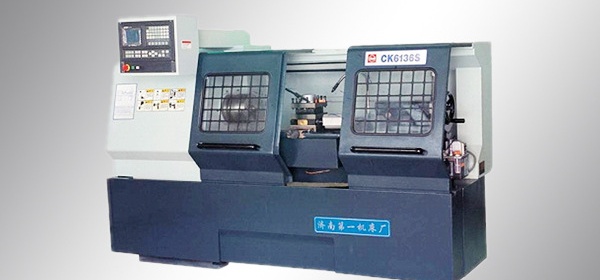

CK6136S 型数控车床
◆ 主轴采用三支撑、单主轴变频全无级调速结构，驱动功率达5.5 Kw、通孔直径达φ52 mm，机床与主轴具有特别优良的刚性和抗震性。另外还有主轴通孔大、转速高、回转精度高的特点。本产品具有广泛的应用领域及优良的实用性。
◆ X、Z轴进给采用交流伺服电机驱动，最小脉冲当量0.001mm，能满足大多数回转体类零件车削精度的要求，特别适宜中小规格回转体类零件的车削加工及有批量加工的场合时选用。
◆ 机床标准配置时采用单门半封闭防护，选择配置时有双门或全封闭防护两种；刀架标配电动四方刀架，选配排刀刀架；机床可选择配置液压或气动卡盘及尾座；机床有中心距500 mm和750 mm两种规格。
◆ 由于产品具有特别突出的性能价格比，加之制造精良、结构成熟，面世以来深受用户欢迎，畅销不衰。
主要规格参数
|
项 目 |
内 容 |
单 位 |
规 格 参 数 |
|
能 力 |
床身上最大工件回转直径 |
mm |
φ360 |
|
滑板上最大工件回转直径 |
mm |
φ196 |
|
|
最大工件车削直径 |
mm |
φ224 (电动四方刀架) |
|
|
最大工件加工长度 |
mm |
640 |
|
|
机床中心距 |
mm |
750 |
|
|
主 轴 |
主轴转速范围 |
r / min |
240～2400（单主轴、变频全无级） |
|
主轴头 / 主轴通孔直径 |
mm |
A2-6 /φ52 |
|
|
主轴孔锥度 |
MT |
NO：6 |
|
|
主轴电机功率 |
Kw |
5.5（变频电机） |
|
|
主轴最大输出扭矩 |
Nm |
40 |
|
|
卡盘规格 |
mm（吋） |
标准：手动三爪卡盘φ200 |
|
|
进给 |
Ｘ、Ｚ轴快速移动速度 |
M / min |
Ｘ：6 、Ｚ：8 |
|
Ｘ、Ｚ轴进给电机扭矩 / 功率 |
Nm / Kw |
X：4/1 、 Z：4/1 |
|
|
刀架 |
刀架形式 |
|
标准：电动四方 ，选择：排刀 |
|
车刀规格 |
mm |
20×20×125 |
|
|
尾架 |
尾架形式 |
|
手动 |
|
套筒直径 / 行程 |
mm |
φ60 / 95 |
|
|
套筒内孔锥度 |
MT |
NO：4 |
|
|
其它 |
机床占地面积 （长×宽） |
mm |
2365×1253（750 mm） |
|
机床净重 |
Kg |
1770 （中心距750 mm） |
|
|
数控系统：标准、 广州数控：GSK928TE ；选择、 广州数控：GSK 980TA |
|||
产品生产过程中规格参数表中内容有可能进行改动，若有时，恕不另行通知。
