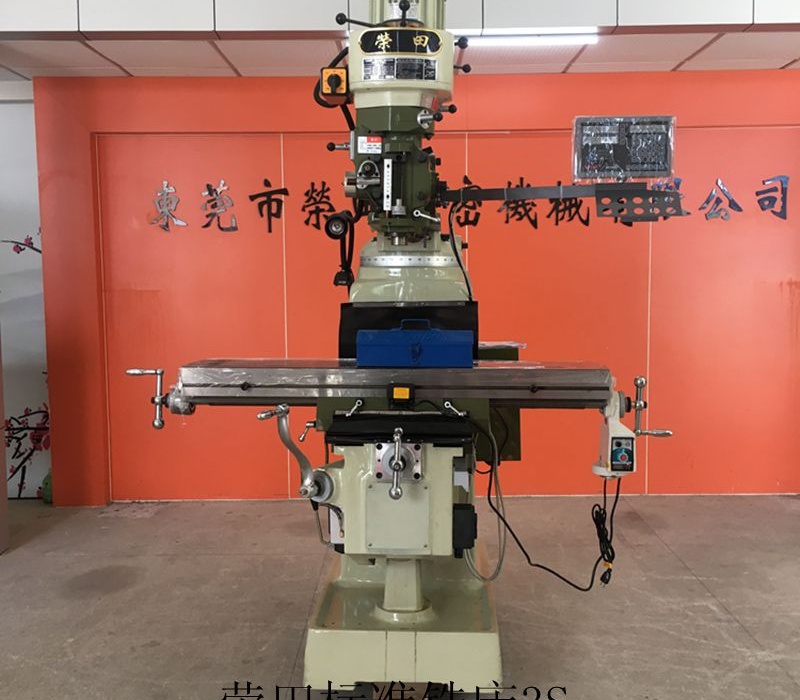

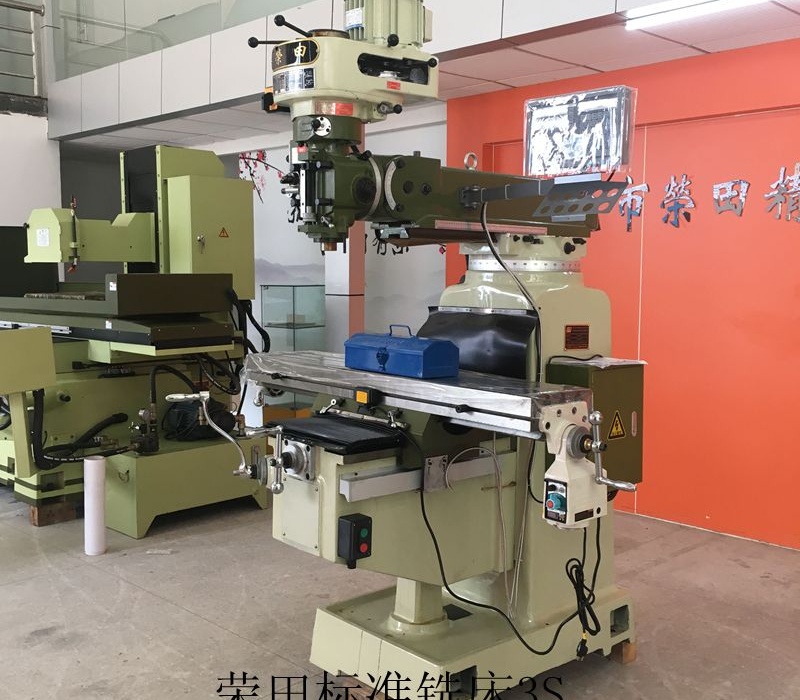

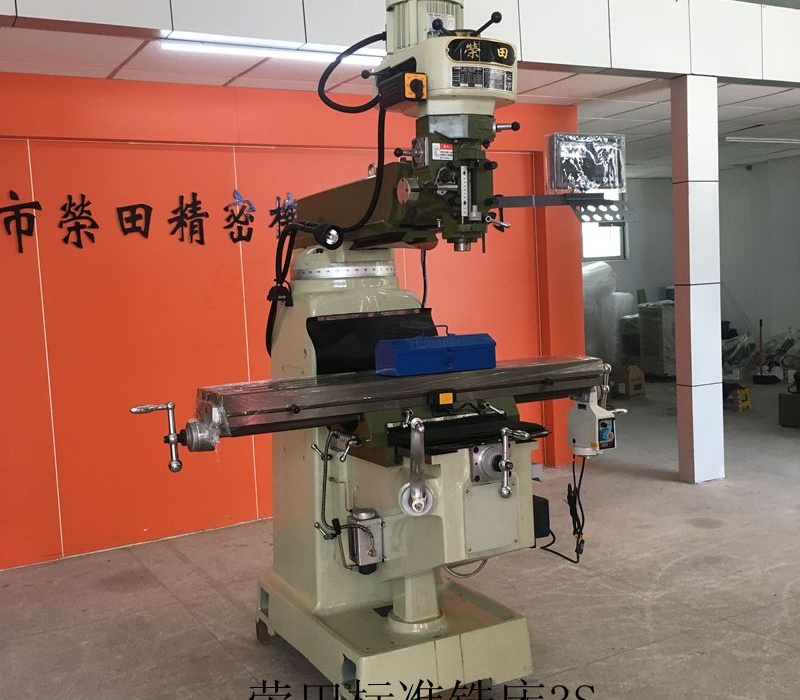

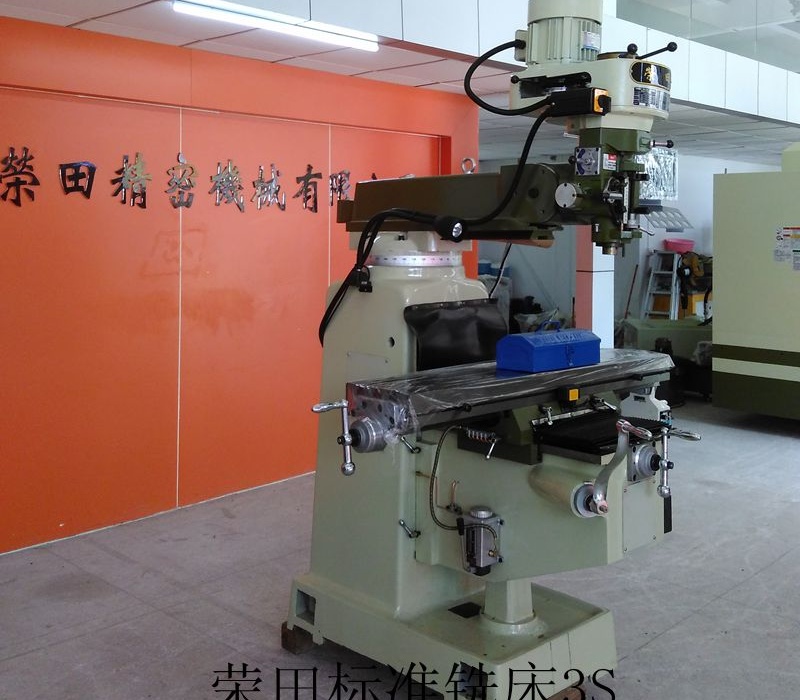

荣田精机RONTEN立式铣床技術參數及优势特点：

项      目

3S / 3SV

4S / 4SV

4SVL

工作台尺寸

mm

1270*254

1270*254

1370*280

工作台负载

Kg

300

350

500

左右行程

mm

750

880

910

前后行程

mm

400

400

400

上下行程

mm

440

440

410

伸出臂行程

mm

500

500

500

主轴升降行程

mm

127

主轴每转进给转速

/

0.04、0.08、0.15/转

主轴转速

Rpm

16速50-5440

主轴锥度

/

R8

主轴铣头倾斜角度

/

前后 45° /  左右90°

主轴端至工作台距离

mm

60-440

主轴马力

HP

3

导轨形状X、Y、Z

/

▲.▲.▲

▲.■.▲

▲.■.▲

机床尺寸

mm

1900*1550*2300

1900*1550*2300

1950*1600*2100

机械重量

Kg

1250 / 1380

1250 / 1380

1650

铣床特点介绍：高刚性、高稳定性、高精度、耐重切削（精密型）

立铣头采用强力立钢头铣头，齿轮箱、刹车座采用**铸铁连体加工，刚性好，变形量低、比重较重、切削更**；台湾原装主轴，传动结构采用特殊设计，马力强劲，适合重切削，配合NSK P4精密级主轴轴承。

主轴采用一体式成形SCM-21材质，并经调质渗碳、精密研磨处理，选用精密P4级轴承，选购、组装、检测过程严格把关，确保摆动误差控制在0.002mm以内。

铸件采用FC-30及FCD-45**强韧铸铁造，配合内部之双层**加强筋，并经强制回火处理，消除应内力，确保强度及刚性，铸件内侧国内采用蜂窝式加密型加强筋结构，确保重切削时机台稳定性及精度。

工作台由FC-30**强韧铸铁铸造，加硬加厚的改进型工作台，工作台面、滑轨、经调质后，再经高周波硬化处理、研磨。T型槽准确加工后，三槽六面经精密研磨，全行程公差在0.010m/m以内，使工件加工作业迅速方便。

X,Y两轴采用C5级预压式双螺帽，精密滚珠螺杆、并附锁固装置，押送平顺、间隙小、定位佳。X,Y轴滑道、鸠尾及调整揳，全面贴覆Turcite-B耐磨片，再经精密人工铲花，精度持久耐磨。X,Y,Z三轴滑道各有精密刮刷片防护，确保滑道不刮伤。

电子读数系统选用国内**品牌万濠电子尺，读数更**、更稳定，并且实现了读数系统完全防尘、防水、防油、防震，确保读数准确，提供加工精度和效率。

润滑系统**先在机床润滑系统中采用油管接头螺母固定，不易脱落，有效提高轨道润滑效果。
