卷扬式启闭机，卷扬机
参考价:
面议
具体成交价以合同协议为准
产品型号:
卷扬式启闭机，卷扬机
品牌:
--
厂商名称:
河北禹鼎水工机械有限公司
所在地:
--
询价
联系时，请告知来自
钢易通
扫一扫
手机查看该产品
产品详情

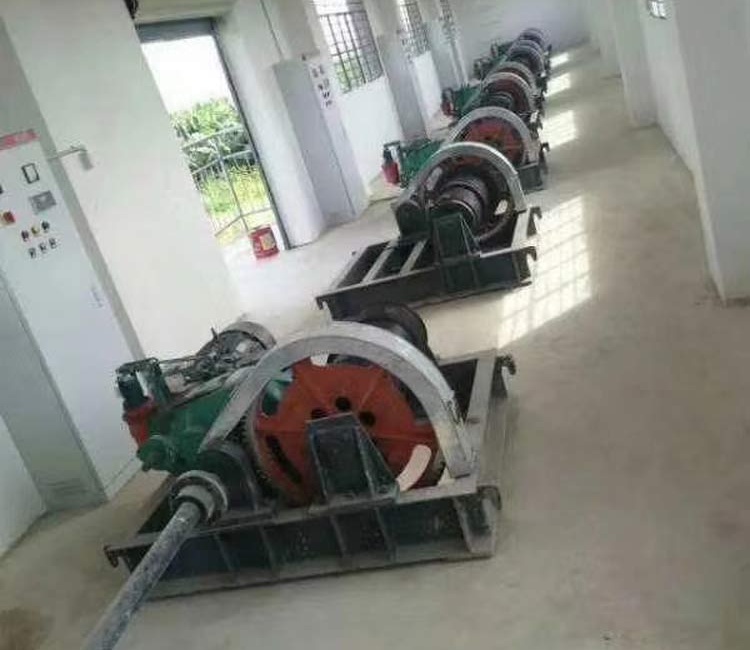

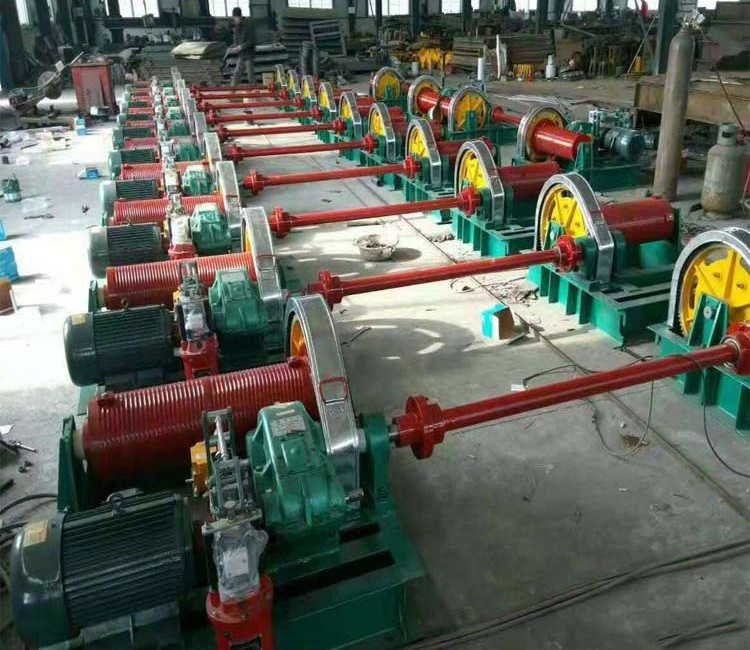

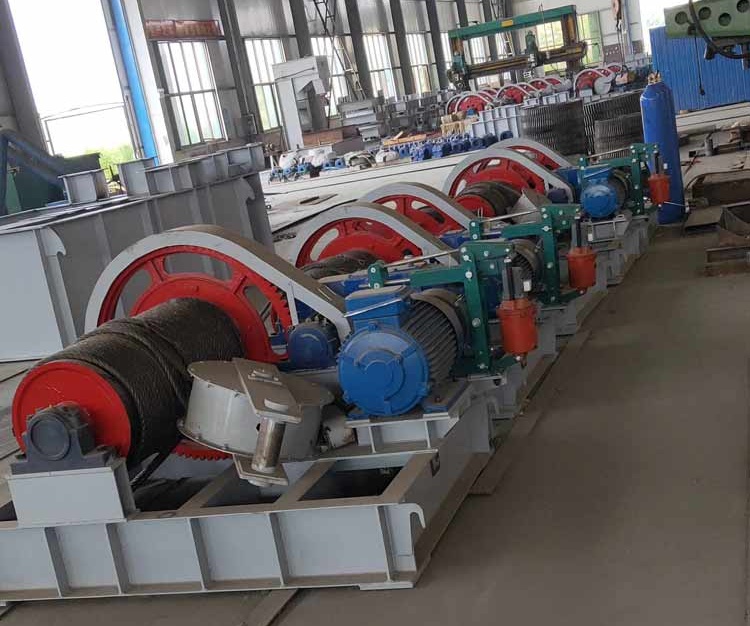

一、卷扬式启闭机结构：??卷扬式启闭机主要是用钢索或钢索滑轮组作吊具与闸门相连接，通过齿轮传动系统使卷扬筒绕、放钢索从而带动升降的机械，也叫做钢丝绳固定式卷扬机。它构造较简单易于制造，维护检修方便，广泛应用于各种类型闸门的启闭。卷扬式启闭机分为单吊点和双吊点两种。双吊点卷扬式启闭机是通过连接轴将两个单吊点的启闭机连接在一起进行同步运行，可做成一边驱动或两边驱动。卷扬式启闭机通常是一扇闸门用一台启闭设备，安装在高出闸门槽顶部的闸墩上。??二、卷扬式启闭机选用指南 ：??本系列启闭机可分为单吊点和双吊点两种，启门力QPQ、QPG、QPT型为50kN-2500kN;QPT型为50kN-1250kN,供用户选用。??●?QPQ QPK QPG QPT系列产品的启门力或持住力是按照GB/783-65起重机械起重量系列规定优先系列选定。??●?QPQ QPK QPT QPG系列启闭机不能做也合斜吊运行。??●?QPG QPK QPT QPG系列启闭机的钢丝绳采用6W（19）型，公称抗拉强度1550～1700N/mm2。钢丝绳随机供应，常规每单机供40m。??●?启闭机设有上下行程限位开关作极限保护运行。??●?启闭机的吊点中心距应按参数中规定的范围内选择正确数值。??●?启闭机械强度按轻型工作级别计算，电动机按智期运行；若工作级别需提高，用户应提出，然后更换启闭机制造图样种类，制造并供货。??●?闸门吊耳的外形及动滑轮销轴的连接方式应根据启闭机动滑轮与闸门连接的销轴尺寸来决定。??●?QPK系列启闭机有快速、慢速两种下降速度，慢速是正常通电情况下的速度；快速是电机不通电靠闸门自重（或水柱压力）等荷重作用下带动机快速下降，其快速值受调速器控制，不得超过5m/min，快速闭门时间一般为2min。??●?启闭机启门高度；用户应提供参数值或给出闸门销轴中心至启闭机底座距离，有拉杆时则销轴中心应为位置一节的上轴孔中心。??●?启闭机基础布置图及作用在基础上的负荷仅供水工建筑设计时参考。??●?用户特殊要求双方可协商解决。??●?随机供应的电气控制系统为单机单控。

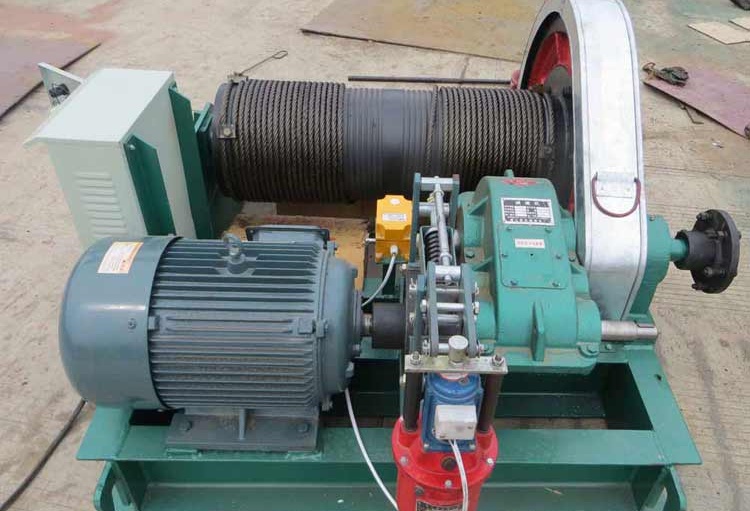

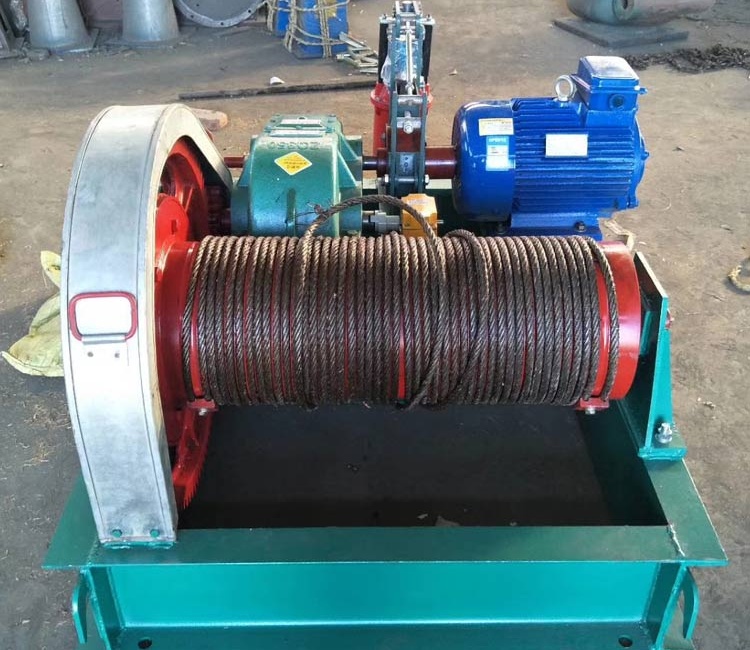

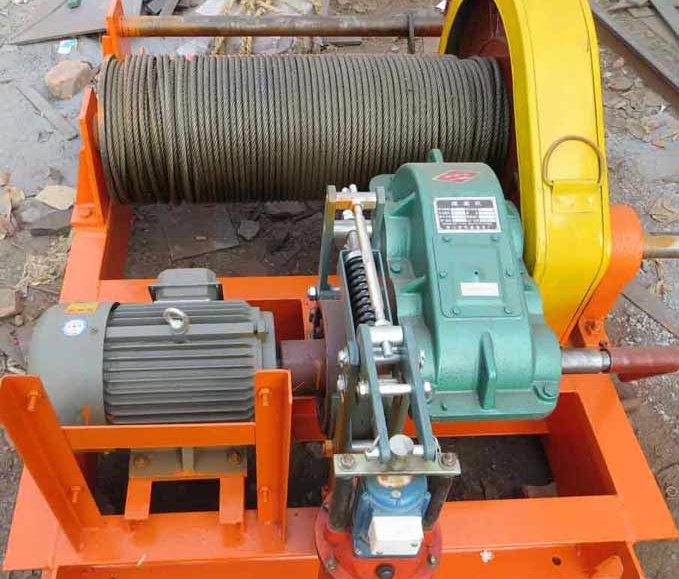

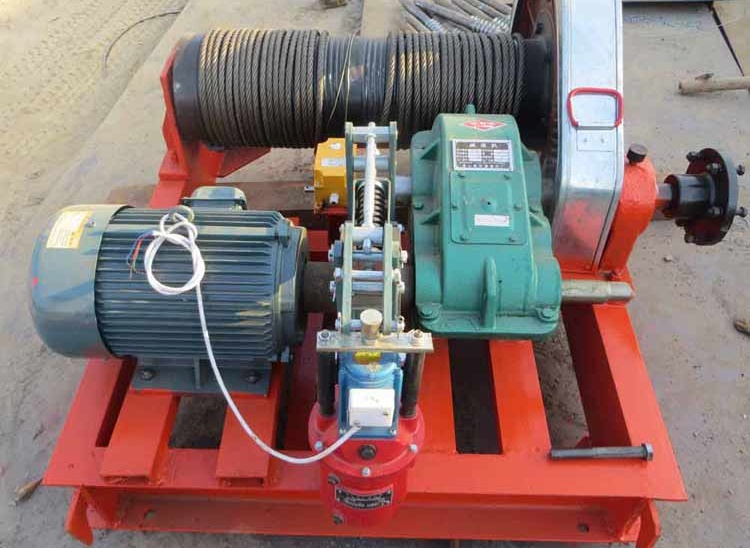

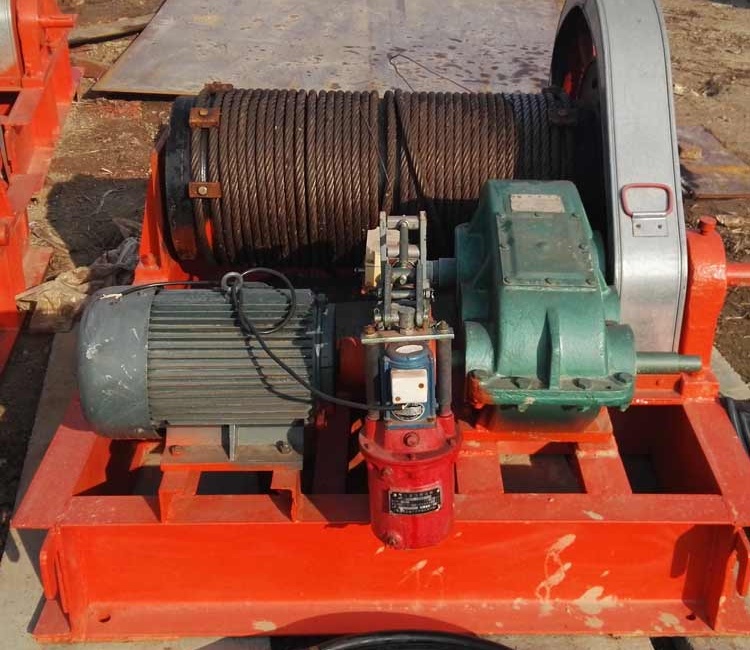

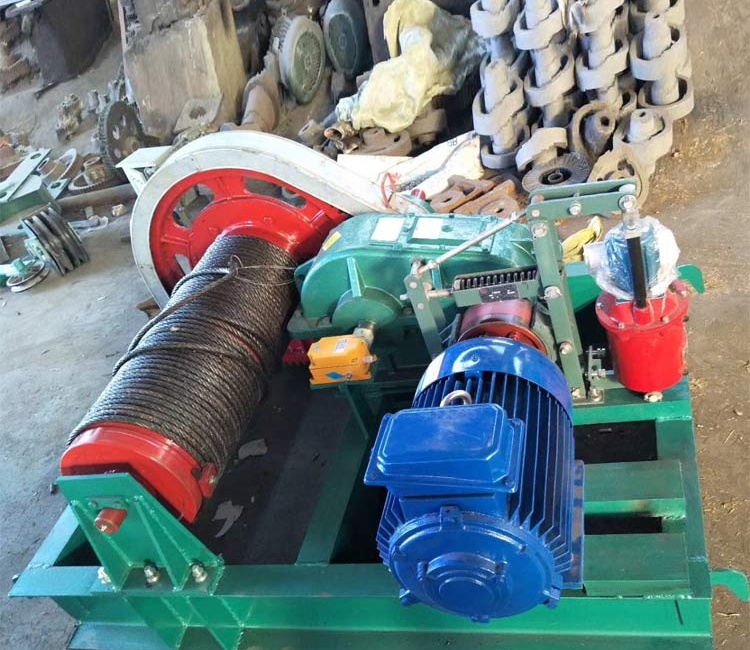

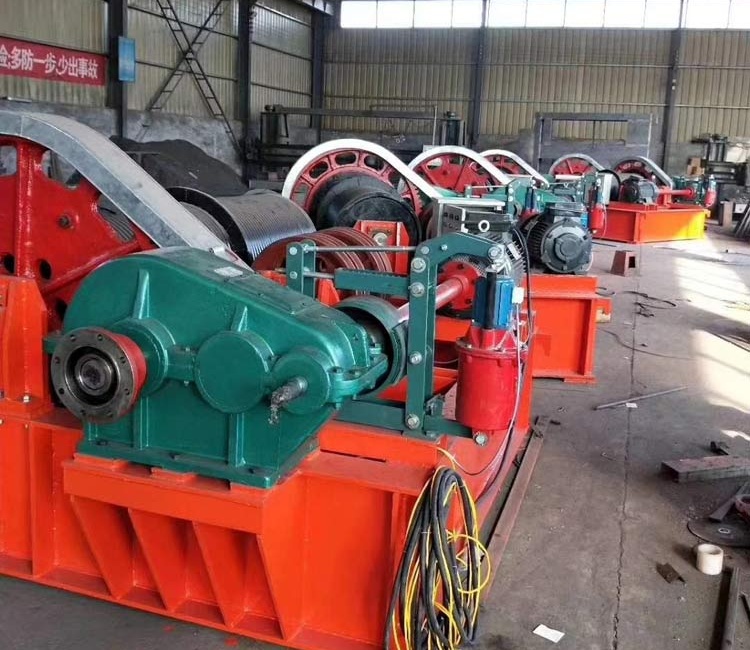

??卷扬启闭机是由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。可以垂直提升、水平或倾斜拽引重物。卷扬启闭机分为手动卷扬机和电动卷扬启闭 机两种。现在以电动卷扬启闭机为主。电动卷扬启闭机由电动机、联轴节、制动器、齿轮箱和卷筒组成，共同安装在机架上。对于起升高度和装卸量大工作频繁的情 况，调速性能好，能令空钩快速下降。对安装就位或敏感的物料，能用较小速度。??其型号主要有：QPQ、QPK型固定卷扬启闭机、QPG型、QPT型、QHQ型卷扬式启闭机（单、双吊式）；双吊点卷扬启闭机；固定卷扬式启闭机；移动卷扬式启闭机；弧门卷扬启闭机；移动台车式卷扬启闭机；门式卷扬启闭机等。卷扬启闭机详细介绍★启闭机的重要部件为卷筒组，在卷筒组的制作过程中除了保证卷筒和大齿轮在装配时，其结合面必须平整、无毛刺外，控制好大齿轮的公法线长度公差、齿圈径向跳动公差，对在总装配中调整齿轮啮合间隙，保证齿轮运行平稳有举足轻重的作用。因此，在齿轮加工中，还应控制齿轮轮齿的精度等级，以避免轮齿齿廓出现凸棱，从而影响齿轮的啮合精度。??★三级减速机的高速轴为双出轴，且为圆柱形直轴，一端通过传动轴与电机相连，另一端用于安装制动轮。按照（DL／T501994水利水电工程启闭机制造、安装及验收规范》之规定，直径为Φ300mm的制动轮的径向跳动应在150μm以内。因为制动轮内孔为圆柱形直孔，在制作时不但对制动轮内孔与外圆的同心度要求非常高，同时也给装配时径向跳动的调整带来了不便。如果将减速机装制动轮一端的出轴设计成锥形轴，制动轮的内孔制成锥行孔，这样，如需要调整制动轮的径向跳动时，可通过刮研制动轮的内孔来实现，即方便又快捷。
??★卷筒轴承座及其它轴承座在机架上的定位通常采用定位销，这种定位方式准确可靠。但当卷筒上的开式大齿轮轴承座与小齿轮轴承座均采用定位销定位时，则在调整开式齿轮副中心距和齿轮啮合顶隙时显得很不方便，若调整不到位，运行时会引起齿轮啮合不好，传动不平稳等不良现象，而齿轮在装配时需要反复调整才能达到满意的传动效果。因此，建议在设计时，一对开式齿轮轴承座的其中一个采用定位销定位，而另一个齿轮轴承座待齿轮副中心距和齿轮啮合间隙调整完毕后，用定位块顶紧轴承座后焊接在机架上，这种设计既可满足定位要求，又方便了齿轮副的装配调整。卷扬式启闭机分为单吊点和双吊点两种。双吊点卷扬式启闭机是通过连接轴将两个单吊点的启闭机连接在一起进行同步运行，可做成一边驱动或两边驱动。卷扬式启闭机通常是一扇闸门用一台启闭设备，安装在高出闸门槽顶部的闸墩上。介绍21、卷扬式启闭机可分为单吊点和双吊点两种，启门力QPQ、QPG、QPT型为50kN-2500kN;QPT型为50kN-1250kN,供用户选用。2、QPQ QPK QPG QPT系列产品的启门力或持住力是按照GB/783-65起重机械起重量系列规定优先系列选定。3、QPQ QPK QPT QPG系列启闭机不能做也合斜吊运行。4、QPG QPK QPT QPG系列启闭机的钢丝绳采用6W(19)型，公称抗拉强度1550～1700N/mm2。钢丝绳随机供应，常规每单机供40m。5、启闭机设有上下行程限位开关作极限保护运行。6、启闭机的吊点中心距应按参数中规定的范围内选择正确数值。7、启闭机械强度按轻型工作级别计算，电动机按智期运行；若工作级别需提高，用户应提出，然后更换启闭机制造图样种类，制造并供货。8、闸门吊耳的外形及动滑轮销轴的连接方式应根据启闭机动滑轮与闸门连接的销轴尺寸来决定。9、QPK系列启闭机有快速、慢速两种下降速度，慢速是正常通电情况下的速度；快速是电机不通电靠闸门自重(或水柱压力)等荷重作用下带动机快速下降，其快速值受调速器控制，不得超过5m/min，快速闭门时间一般为2min。10、启闭机启门高度；用户应提供参数值或给出闸门销轴中心至启闭机底座距离，有拉杆时则销轴中心应位置一节的上轴孔中心。11、启闭机基础布置图及作用在基础上的负荷仅供水工建筑设计时参考。12、用户特殊要求双方可协商解决。13、随机供应的电气控制系统为单机单控。14、用户选购件名录(另外计价)：a、用户提出特殊电控系统b、手摇机构c、机构工作级别为Q3-中，Q4-重时(增加的费用)d、非本公司常规配置的过载保护及高度显示装置及其他附加要求e、加长部分钢丝绳(单机超过40m时)f、用户提供图纸与本公司比较，增加的材料部分及选用的超高性装置部分15、本系列启闭机技术参数，如有变更，恕不另行通知，以公司近期资料为准
??卷扬启闭机是由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。可以垂直提升、水平或倾斜拽引重物。卷扬启闭机分为手动卷扬机和电动卷扬启闭 机两种。现在以电动卷扬启闭机为主。电动卷扬启闭机由电动机、联轴节、制动器、齿轮箱和卷筒组成，共同安装在机架上。对于起升高度和装卸量大工作频繁的情 况，调速性能好，能令空钩快速下降。对安装就位或敏感的物料，能用较小速度。??其型号主要有：QPQ、QPK型固定卷扬启闭机、QPG型、QPT型、QHQ型卷扬式启闭机（单、双吊式）；双吊点卷扬启闭机；固定卷扬式启闭机；移动卷扬式启闭机；弧门卷扬启闭机；移动台车式卷扬启闭机；门式卷扬启闭机等。卷扬启闭机详细介绍★启闭机的重要部件为卷筒组，在卷筒组的制作过程中除了保证卷筒和大齿轮在装配时，其结合面必须平整、无毛刺外，控制好大齿轮的公法线长度公差、齿圈径向跳动公差，对在总装配中调整齿轮啮合间隙，保证齿轮运行平稳有举足轻重的作用。因此，在齿轮加工中，还应控制齿轮轮齿的精度等级，以避免轮齿齿廓出现凸棱，从而影响齿轮的啮合精度。??★三级减速机的高速轴为双出轴，且为圆柱形直轴，一端通过传动轴与电机相连，另一端用于安装制动轮。按照（DL／T501994水利水电工程启闭机制造、安装及验收规范》之规定，直径为Φ300mm的制动轮的径向跳动应在150μm以内。因为制动轮内孔为圆柱形直孔，在制作时不但对制动轮内孔与外圆的同心度要求非常高，同时也给装配时径向跳动的调整带来了不便。如果将减速机装制动轮一端的出轴设计成锥形轴，制动轮的内孔制成锥行孔，这样，如需要调整制动轮的径向跳动时，可通过刮研制动轮的内孔来实现，即方便又快捷。??★卷筒轴承座及其它轴承座在机架上的定位通常采用定位销，这种定位方式准确可靠。但当卷筒上的开式大齿轮轴承座与小齿轮轴承座均采用定位销定位时，则在调整开式齿轮副中心距和齿轮啮合顶隙时显得很不方便，若调整不到位，运行时会引起齿轮啮合不好，传动不平稳等不良现象，而齿轮在装配时需要反复调整才能达到满意的传动效果。因此，建议在设计时，一对开式齿轮轴承座的其中一个采用定位销定位，而另一个齿轮轴承座待齿轮副中心距和齿轮啮合间隙调整完毕后，用定位块顶紧轴承座后焊接在机架上，这种设计既可满足定位要求，又方便了齿轮副的装配调整。卷扬式启闭机分为单吊点和双吊点两种。双吊点卷扬式启闭机是通过连接轴将两个单吊点的启闭机连接在一起进行同步运行，可做成一边驱动或两边驱动。卷扬式启闭机通常是一扇闸门用一台启闭设备，安装在高出闸门槽顶部的闸墩上。介绍21、卷扬式启闭机可分为单吊点和双吊点两种，启门力QPQ、QPG、QPT型为50kN-2500kN;QPT型为50kN-1250kN,供用户选用。2、QPQ QPK QPG QPT系列产品的启门力或持住力是按照GB/783-65起重机械起重量系列规定优先系列选定。3、QPQ QPK QPT QPG系列启闭机不能做也合斜吊运行。4、QPG QPK QPT QPG系列启闭机的钢丝绳采用6W(19)型，公称抗拉强度1550～1700N/mm2。钢丝绳随机供应，常规每单机供40m。5、启闭机设有上下行程限位开关作极限保护运行。6、启闭机的吊点中心距应按参数中规定的范围内选择正确数值。7、启闭机械强度按轻型工作级别计算，电动机按智期运行；若工作级别需提高，用户应提出，然后更换启闭机制造图样种类，制造并供货。8、闸门吊耳的外形及动滑轮销轴的连接方式应根据启闭机动滑轮与闸门连接的销轴尺寸来决定。9、QPK系列启闭机有快速、慢速两种下降速度，慢速是正常通电情况下的速度；快速是电机不通电靠闸门自重(或水柱压力)等荷重作用下带动机快速下降，其快速值受调速器控制，不得超过5m/min，快速闭门时间一般为2min。10、启闭机启门高度；用户应提供参数值或给出闸门销轴中心至启闭机底座距离，有拉杆时则销轴中心应位置一节的上轴孔中心。11、启闭机基础布置图及作用在基础上的负荷仅供水工建筑设计时参考。12、用户特殊要求双方可协商解决。13、随机供应的电气控制系统为单机单控。14、用户选购件名录(另外计价)：a、用户提出特殊电控系统b、手摇机构c、机构工作级别为Q3-中，Q4-重时(增加的费用)d、非本公司常规配置的过载保护及高度显示装置及其他附加要求e、加长部分钢丝绳(单机超过40m时)f、用户提供图纸与本公司比较，增加的材料部分及选用的超高性装置部分15、本系列启闭机技术参数，如有变更，恕不另行通知，以公司近期资料为准
