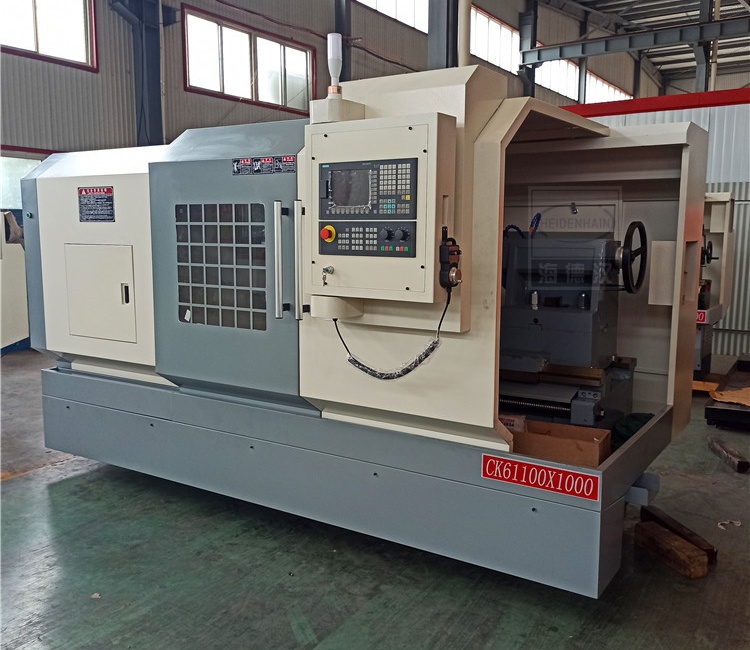

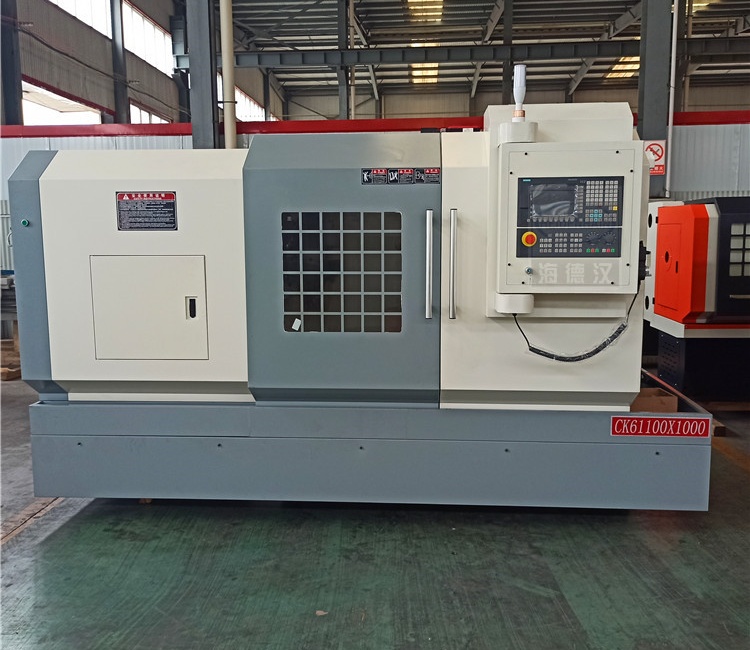

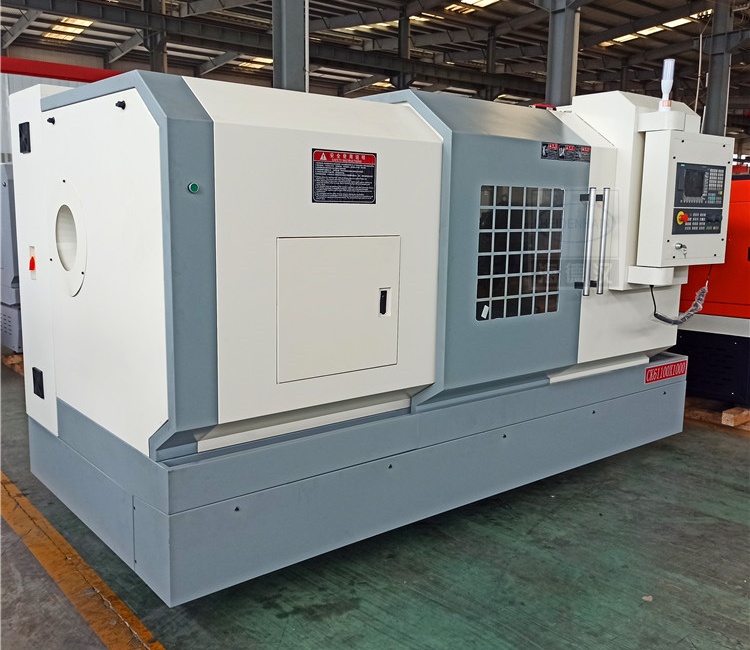

1、 本机床是一款高速度、高精度、高可靠性的数控机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成，确保机床长期使用的稳定
2、 采用整体床身结构，机床的位置精度高，排屑流畅、适合高速高精加工。
3、 高速高精高刚性主轴，变频主轴电机。主轴在恒温室内组装，组装后经连续72小时恒温跑合，上机后再经连续72小时试运转，确保高精性能的可靠。
4、 选用4工位立式电动刀架方式，换刀速度快，定位精度高。
5、 X、Z方向进给采用精密滚珠丝杠，伺服电机通过大扭矩低惯量进口弹性联轴器与丝杠直联，丝杠支承采用预拉伸结构，能消除传动背隙并预先补偿机床长时间运转中热变形对精度的影响，确保定位精度和重复定位精度；采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠。

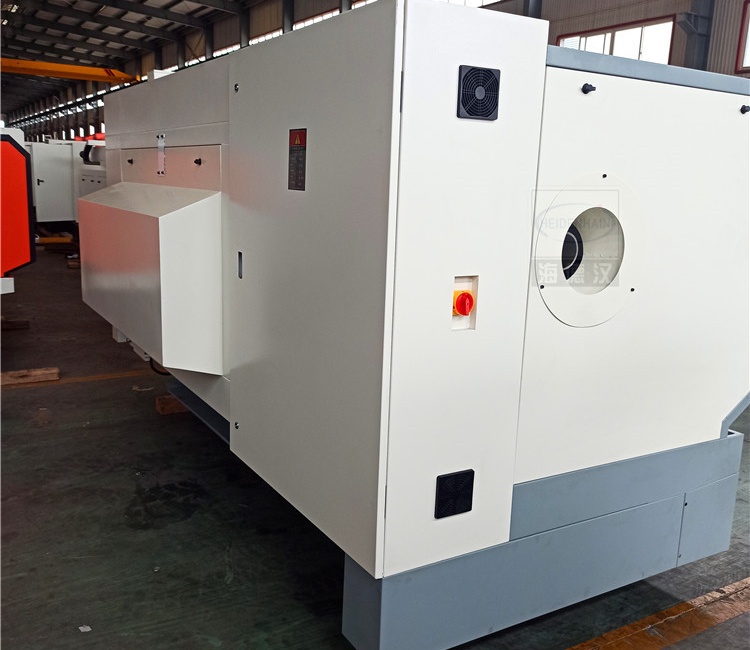

6、 机床防护采用全防护设计，宜人性强，美观独特，防水防屑可靠，维护方便。
|
型号 |
单位 |
CK61100 |
|
|
技术规格 |
床身.回转直径 |
Mm |
1000 |
|
滑板上.回转直径 |
Mm |
660 |
|
|
.加工长度 |
Mm |
1500/3000/6000 |
|
|
床身宽度 |
Mm |
660 |
|
|
主轴 |
主轴传动形式 |
|
三档机械变速，变频无极调速 |
|
主轴转速级数 |
|
无级 |
|
|
主轴转速范围 |
r/min |
18-600 |
|
|
主轴端部结构 |
|
C11 |
|
|
主轴孔前端锥度 |
|
公制140 1:20 |
|
|
主轴孔直径 |
Mm |
130 |
|
|
主电机型号 |
|
YVP180M-6-15KW |
|
|
进给系统 |
刀架.行程 |
Mm |
X:530 Z:1200 1650 3100 |
|
滚珠丝杠直径*螺距 |
Mm |
X:3205 Z:6310 |
|
|
快速移动进给 |
Mm/min |
X:4000 Z:5000 |
|
|
定位精度 |
Mm |
X:0.025 Z:0.03 |
|
|
重复定位精度 |
Mm |
X:0.001Z:0.015 |
|
|
工件加工精度 |
|
IT6-IT7 |
|
|
工件表面粗糙度 |
|
Ral.6 |
|
|
尾座装置 |
尾座套筒直径 |
Mm |
100 |
|
尾座套筒行程 |
Mm |
250 |
|
|
尾座套筒锥孔锥度 |
|
莫氏6# |
|
|
刀架装置 |
标准配置 |
|
电动立式四工位刀架 |
|
特殊选择配置 |
|
卧式六工位电动刀架 |
|
|
重复定位精度 |
Mm |
0.01 |
|
|
刀杆截面 |
Mm |
35*35 |
|
|
控制系统 |
标准配置 |
|
GSK980TDC |
|
选择配置 |
|
KND,FANUC,西门子 |
|
|
伺服驱动电机 |
|
X:X130SJT-M150B Z: X175SJT-M220B |
|
|
外形尺寸 |
机床外观尺寸（长*宽*高） |
Mm |
4750(5500) 1920*1800 |
|
重量 |
机床净重 |
kg |
6000/8500/13500 |
|
序号 |
名称 |
规格或标记 |
数量 |
备注 |
|
1 |
机械使用说明书 |
|
1套 |
机、电、液合订本 |
|
2 |
合格证明书 |
|
1册 |
|
|
3 |
机床装箱单 |
|
1册 |
|
|
4 |
系统参数说明书 |
|
1册 |
|
|
6 |
系统操作说明书 |
|
1册 |
|
|
名称 |
规格型号 |
数量 |
品牌 |
产地 |
|
控制系统 |
980 |
1套 |
广数 |
广州 |
|
主轴单元 |
自制 |
1套 |
|
国产 |
|
丝杠轴承 |
|
|
新哈 |
国产 |
|
电动刀架 |
LD-6163 |
1套 |
文昌 |
国产 |
|
主轴电机和驱动 |
主电机（15 KW） |
1套 |
龙头 |
国产 |
|
滚珠丝杠 |
|
1套 |
启尖 |
国产 |
|
自动润滑装置 |
|
1套 |
|
国产 |
|
冷却泵 |
125W |
1套 |
|
国产 |
|
变频器 |
11KW |
1套 |
台诺 |
国产 |
