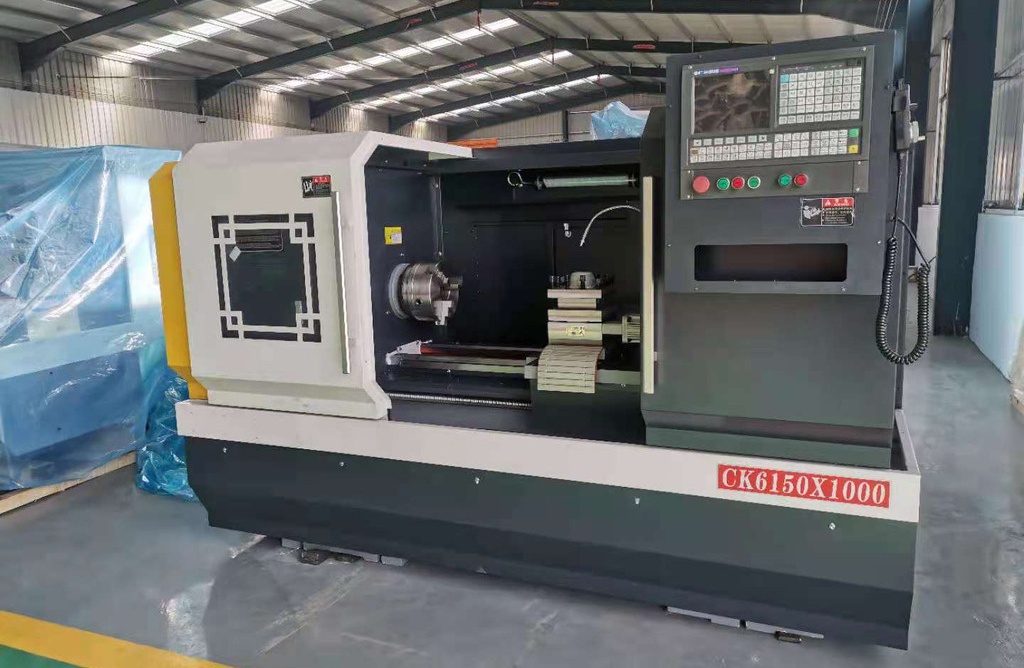

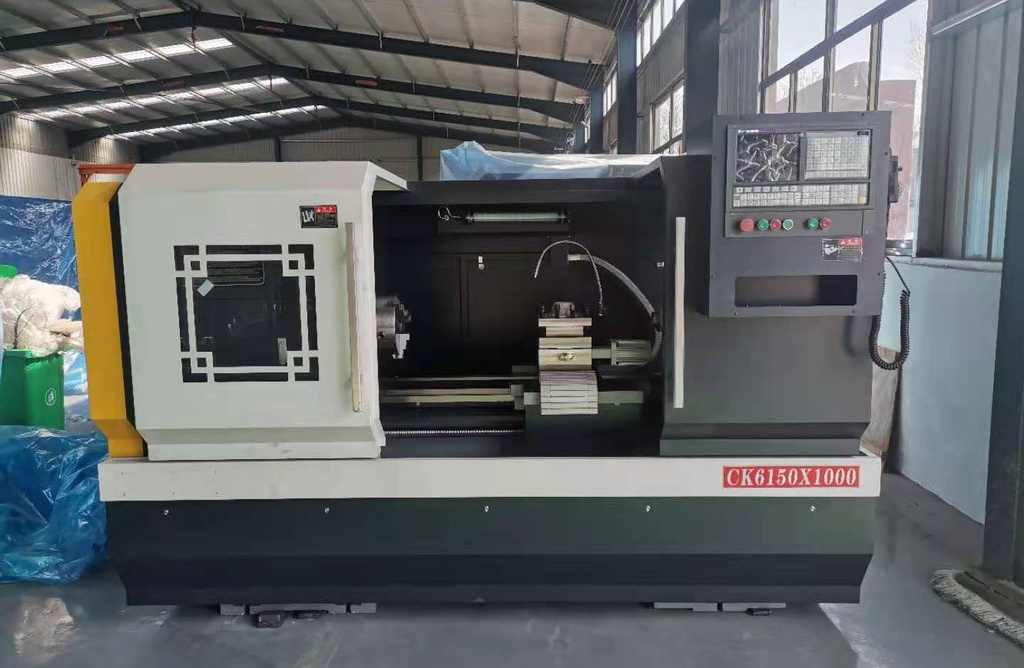

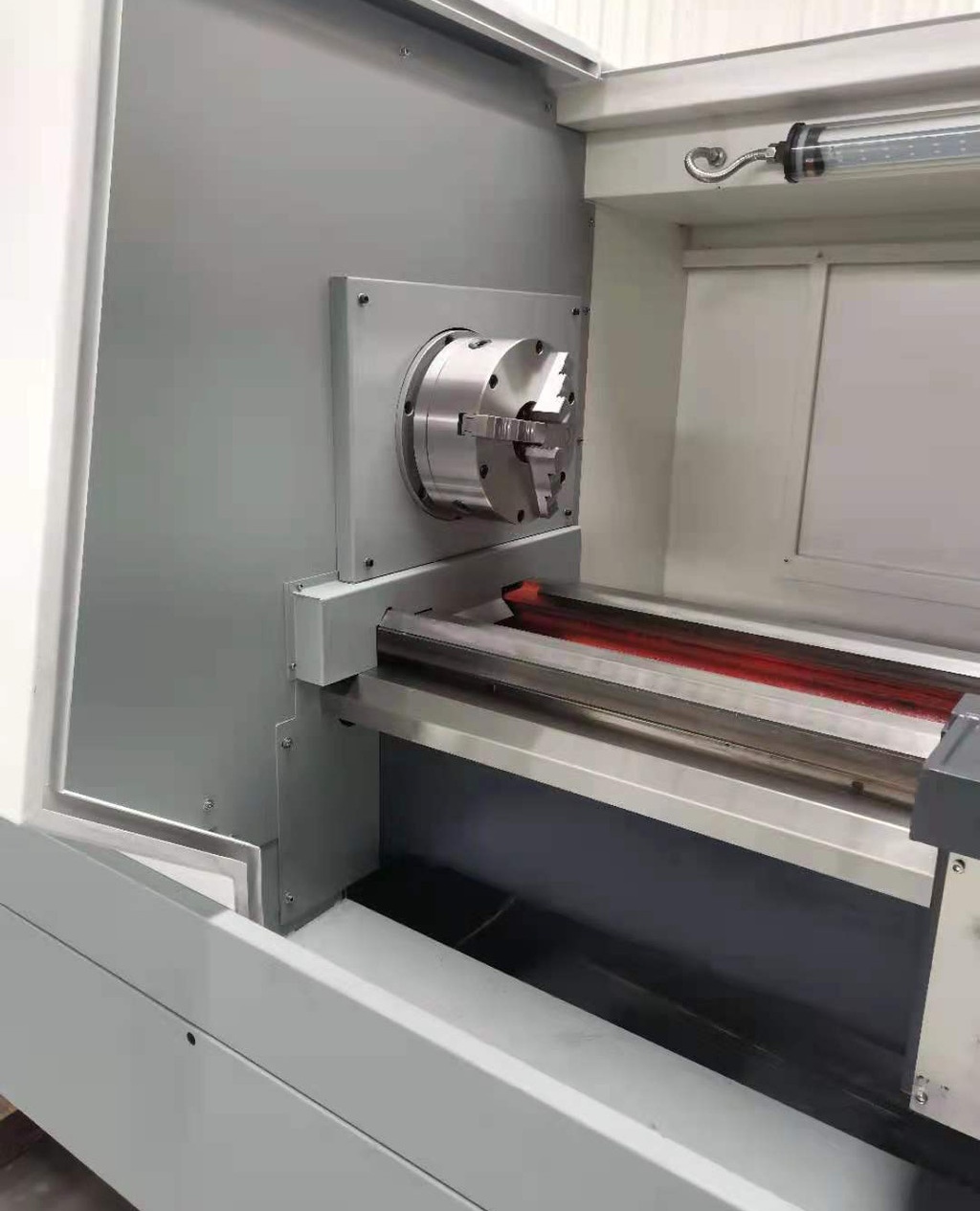

CK6150技术协议
1 机床结构特点及功能要求
1.1本系列机床是公司主要出口的成熟产品，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有精度保持性。
1.2床头箱优化设计，采用三挡齿轮，档内无极调速；适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
1.3机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好。
1.4数控系统采用广数980TB3数控系统，采用国产名优滚珠丝杠及高精度丝杆轴承。
1.5 各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
1.6导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
2 CK6150主要技术参数、配置表
|
机床规格及主要技术参数 |
||||
|
技术参数 |
类别 |
型号 |
单位 |
参 数 |
|
加工能力 |
床身回转直径 |
mm |
Φ500 |
|
|
拖板回转直径 |
mm |
Ф280 |
||
|
加工长度 |
mm |
1350 |
||
|
行程 |
X/Z轴行程 |
mm |
250/1500 |
|
|
X/Z 轴位移单位 |
mm |
0.001 |
||
|
|
导轨宽度 |
mm |
400 |
|
|
主轴 |
主轴通孔直径 |
mm |
Ф82 |
|
|
主轴内孔锥度 |
? |
MT6 |
||
|
主轴级数 |
? |
齿轮三档 |
||
|
主轴极限转速 |
rpm |
70-1600 |
||
|
工件夹紧方式 |
mm |
手动卡盘K11-250 |
||
|
主电机功率 |
kW |
7.5 |
||
|
变频器 |
kW |
7.5 |
||
|
进给刀架 |
X/Z轴 |
N.m |
5/7.5 |
|
|
X/Z轴快移速度 |
m/min |
6/8 |
||
|
X/Z轴丝杆螺距 |
|
Φ25×6/Φ40×8 |
||
|
刀架型式 |
? |
4工位电动刀架 |
||
|
刀杆尺寸 |
mm |
25×25 |
||
|
尾座 |
尾座型式 |
? |
有 |
|
|
尾座套筒直径 |
mm |
Φ75 |
||
|
尾座套筒行程 |
mm |
140 |
||
|
尾座顶针锥孔 |
? |
莫氏5# |
||
|
其他 |
机床净重 |
kg |
2400 |
|
|
机床外型尺寸（长×宽×高） |
mm |
3200×1600×1900 |
||
|
总电源容量 |
kVA |
12 |
||
|
标准配置 |
序 |
名称 |
数量 |
标准配置 |
|
号 |
||||
|
1 |
数控系统 |
1/台 |
广数980TB3 |
|
|
2 |
卡盘 |
1/台 |
Ф250手动卡盘（亿源） |
|
|
3 |
尾座 |
1/台 |
手动尾座(自制) |
|
|
4 |
X向滚珠丝杠 |
1/台 |
国产 |
|
|
5 |
Z向滚珠丝杠 |
1/台 |
国产 |
|
|
6 |
电动刀架 |
1/台 |
国产 | |
|
7 |
X、Z向丝杠轴承 |
各1套/台 |
国产 |
|
|
8 |
X、Z向联轴器 |
各1套/台 |
国产外购 |
|
|
9 |
主 轴 轴 承 |
1套/台 |
国产P5级 |
|
|
10 |
机身铸造 |
1/台 |
采用树脂砂铸造 |
|
|
11 |
主轴总成 |
1套/台 |
装配式主轴（自制） |
|
|
12 |
油 漆 |
1套/台 |
颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置 |
|
|
13 |
润 滑 |
1套/台 |
（国产沪润）电动润滑油泵，润滑油路安装完毕 |
|
|
14 |
附 件 |
|
|
|
