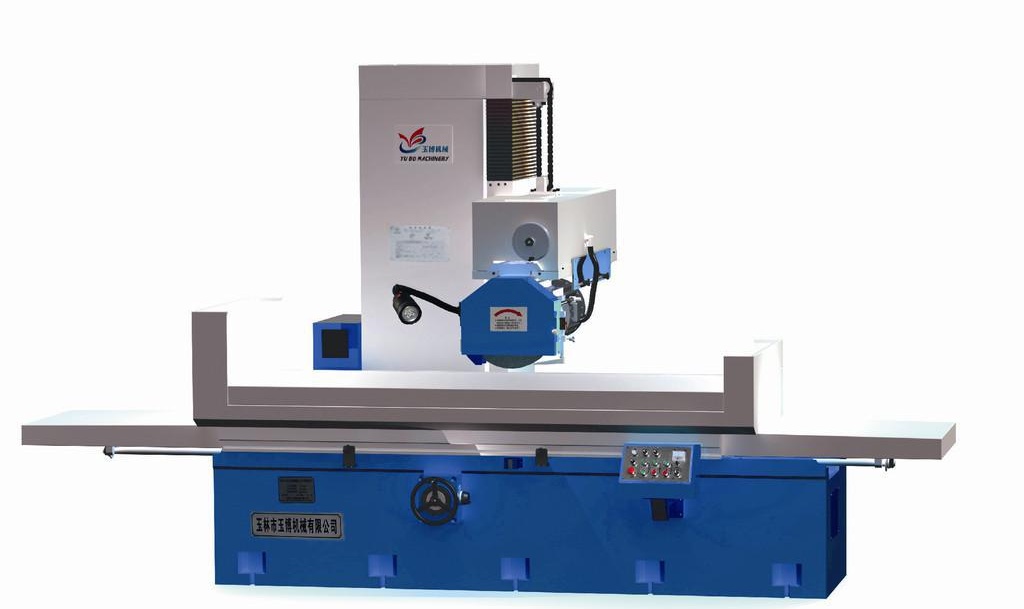

M7180机型特点：
1.采用磨头移动式布局，床身为整体结构，立柱宽大厚重，整机刚性好；
2.工作台及拖板导轨粘贴聚四氟乙烯导轨软带，耐磨性好，使用寿命长；
3.主轴前端采用锥度滑动轴承，精度易于调整，刚性好，精度高；
4.工作台纵向移动采用独立油站液压驱动，无极调速，减少油温对床身精度的影响；
5.磨头垂直进给和横向进给均采用精密滚珠丝杆副传动，既可以手动，又可以自动，操作方便；
6.具有充退磁装置，便于装卸工件，并配有磁性底座砂轮修整器，不用拆卸工件即可进行砂轮修整；
7.机床运行平稳，性能可靠，噪音低，操作方便，深受用户欢迎。
|
|
主要技术参数 |
单位 |
M7180×12 |
M7180×16 |
M7180×20 |
|
工作台 |
工作台尺寸（宽×长） |
mm |
800×1250 |
800×1600 |
800×2000 |
|
最大磨削尺寸（宽×长×高） |
mm |
800×1250×600 |
800×1600×600 |
800×2000×600 |
|
|
工作台纵向移动量（液动） |
mm |
200-13500 |
200-1700 |
200-2100 |
|
|
工作台速度（无级调速） |
m/min |
5-25 |
5-25 |
5-25 |
|
|
工作台T型槽数 |
|
3 |
3 |
3 |
|
|
宽度 |
mm |
22 |
22 |
22 |
|
|
工作台负载量（含电子吸盘） |
kg |
1600 |
2000 |
2500 |
|
|
电子吸盘尺寸（宽×长） |
mm |
800×1250 |
800×800（2块） |
800×1000（2块） |
|
|
磨头 |
磨头横向最大移动量 |
mm |
850 |
850 |
850 |
|
磨头横向进给（无级调速） 连续 断续 |
mm/min mm/次 |
0.8-3 3-30 |
0.8-3 3-30 |
0.8-3 3-30 |
|
|
垂直手轮最小刻度 |
mm |
0.01 |
0.01 |
0.01 |
|
|
手轮每转磨头垂直进给量 |
mm |
0.5 |
0.5 |
0.5 |
|
|
砂轮尺寸（外径×宽度×内径） |
mm |
Φ450×63×Φ203 |
Φ400×50×Φ203 |
Φ400×50×Φ203 |
|
|
电机 功率 |
电气设备总容量 |
KVA |
28 |
28 |
30 |
|
磨头电机 功率 转速 |
KW r/min |
15 1460 |
15 1460 |
15 1460 |
|
|
工作 精度 |
加工表面对基面的平行度 |
mm |
300:0.008 |
300:0.008 |
300:0.008 |
|
工件表面粗糙度 |
μm |
Ra0.63 |
Ra0.63 |
Ra0.63 |
|
|
整机 参数 |
机床外形尺寸（约）（长×宽×高） |
mm |
3500×2350×2700 |
4800×2350×2700 |
6200×2350×2700 |
|
包装箱尺寸（约）（长×宽×高） |
cm |
400×250×315 |
461×250×315 |
481×250×315 |
|
|
净重（约） |
Kg |
8000 |
9000 |
11500 |
