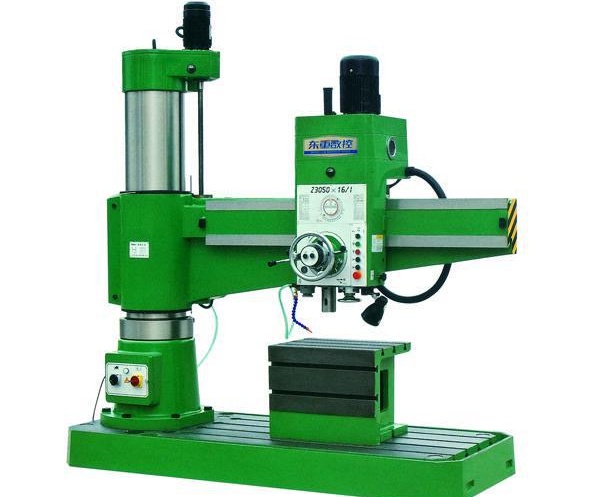

×16摇臂钻床 售前资料
一、 产品简介及用途
Z系列摇臂钻床，是我公司有10多年设计经验的专业工程师设计，研制的产品，它具有结构简单实用，操作，维修方便等特点，而且将其它钻床的优点俱为一体，使之加大了钻床的加工范围，如镗床，攻丝，套丝，锪平面，钻，铰，扩孔等功能，广泛用于大中小型企业，民营企业、科研教学等机械加工。
二、 主要规格参数
|
序号 |
规格与参数 |
Z3050X16 |
|
1 |
最大钻孔直径(mm） |
50 |
|
2 |
主轴中心线至立柱母线距离(mm） |
360-1600 |
|
3 |
主轴端面至底座工作面距离(mm） |
260-1050 |
|
4 |
主轴箱水平移动距离(mm） |
1250 |
|
5 |
主轴行程(mm） |
220 |
|
6 |
主轴圆锥孔 |
莫氏5号 |
|
7 |
主轴转速6级（r/min） |
78、135、240、350、590、1100、 |
|
8 |
主轴进给量3级（r/min）
|
0.10、0.16、0.22、0.25、0.35、0.56 |
|
9 |
主轴允许最大进给抗力(N) |
16000 |
|
10 |
摇臂升降速度(°) |
1.3 |
|
11 |
摇臂顺转角度(°) |
360° |
|
12 |
主电机功率（KW） |
4 |
|
13 |
升降电机功率（KW） |
1.5 |
|
14 |
机床净重(kg) |
3000 |
|
15 |
机床外形尺寸(mm） |
2170×900×2450 |
三、 机床随机附件
|
装 箱 单 |
||
|
1 |
Z3050摇臂钻床 |
1台 |
|
2 |
工作台 |
1件 |
|
3 |
短变径套 |
共4件 |
|
4 |
3＃、4＃、退套楔 |
共2件 |
|
5 |
钻夹头 |
1件 |
|
6 |
说明书 |
1份 |
|
7 |
合格证明书 |
1份 |
|
8 |
装箱单 |
1份 |
服务承诺
为提高产品质量，加强售后服务，切实履行“为用户服务、对用户负责、让用户满意”的宗旨，我厂二零一二年六月向全省、全国广大用户发表质量保证声明，保证做到：
（一）出厂产品达到**可靠，在厂内消除早期故障。
（二）用户发现质量问题，我厂接到用户通知后，48小时内做出答复或派出服务人员，故障不排除不撤离维修人员。
（三）在产品保修期内，确属产品质量问题，维修人员到达现场10天内不排除故障，从第11天起每小时赔偿30元（每天按8小时计），再经两周修理后仍达不到质量要求时，调换。
（四）专用机床产品，严格实行用户监造和厂内验收制度。
（五）对出厂产品保证提供维修备件，并按用户要求做到维修服务。
