产品概述

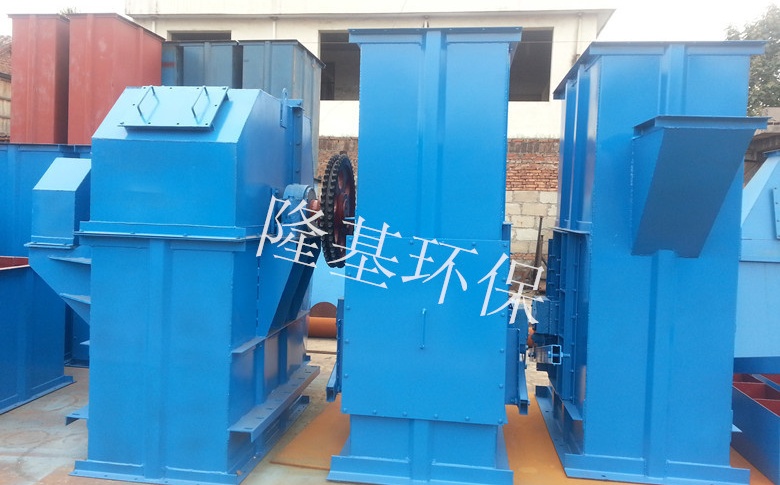

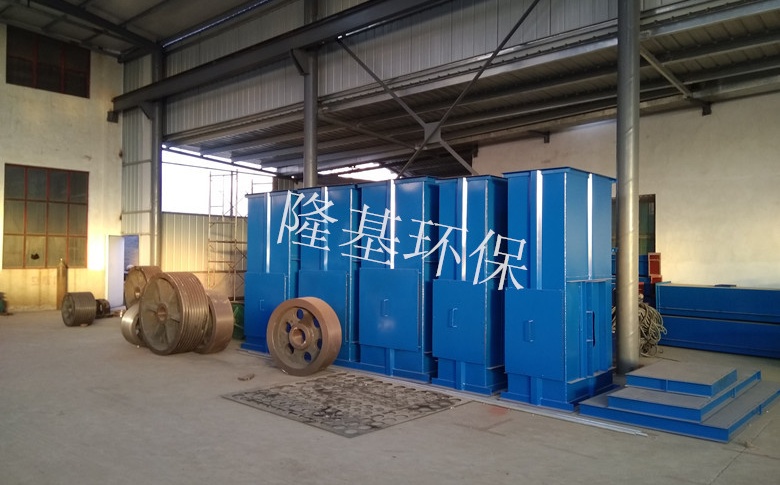

NE系列新型环保节能板链斗式提升机（以下称NE系列提升机）是本公司引进国外同类产品先进技术开发的新产品。在各工业

**，这类提升机应用极广。

NE系列提升机共有11种型号：NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

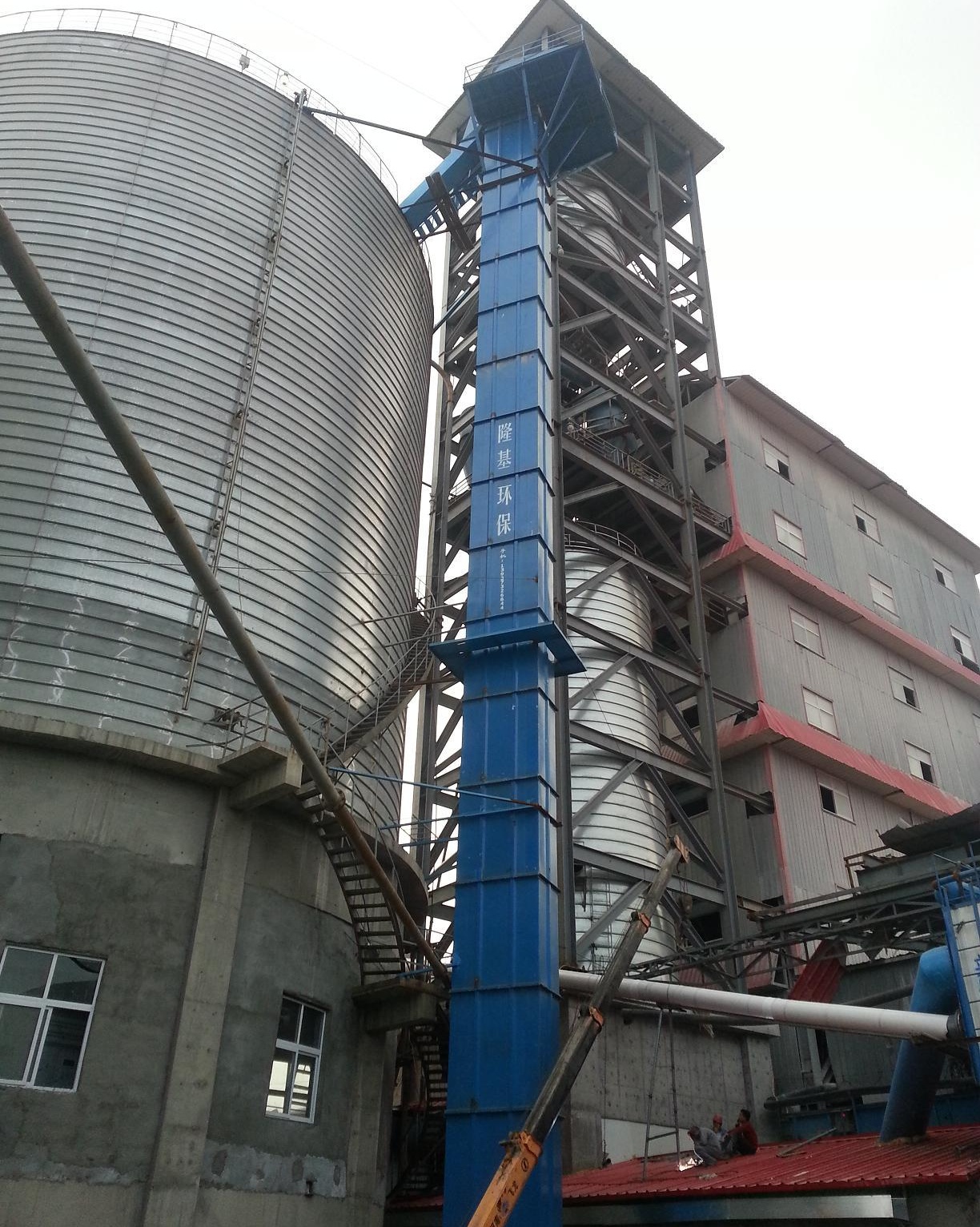

NE系列新型环保节能板链斗式提升机是对物料进行垂直提升输送的设备，它被广泛应用于建材、化工、冶金、电力等行业用来

提升各种块状、粒状、粉状物料。例如：石灰石、水泥熟料、矿渣、水泥、矿渣粉等。

本产品采用水泥行业标准Q/ZJJ009-92。

产品特点

1. 提升范围广。

2.输送能力大。

3.驱动功率小。

4.使用寿命长。

5.提升高度高。

6.密封性好，环境污染少。

7.运行可靠性好。

8.操作、维修方便，易损件少。

9.机械尺寸小。

10.结构精度高。

11.使用成本低。

12.安全性高。

提升机结构

NE系列板链斗式提升机由运行部件、驱动装置、上部装置、中部装置、下部装置组成。

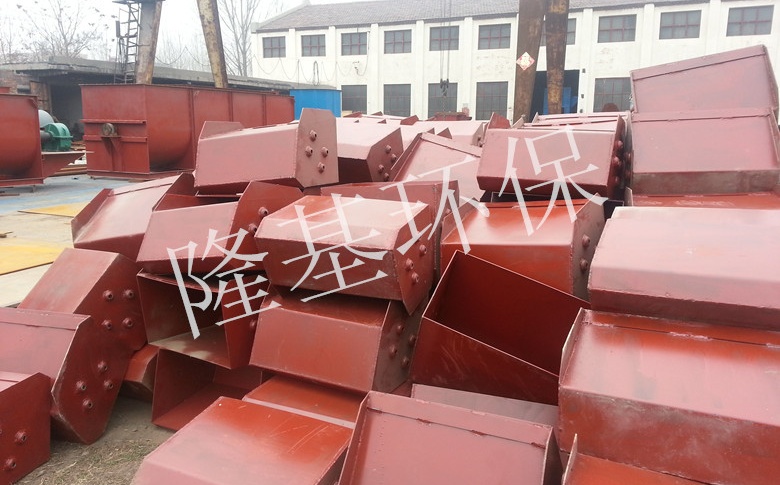

运行部件——由料斗和套筒滚子链条组成。NE15、NE30采用单排链或采用双排链，NE50-NE800采取双排链。

驱动装置——采取Y系列电动机，通过减速器和链传动减速。驱动平台上装有检修架和栏杆。驱动装置分左装和右装两种。

左装：面对喂料口，驱动装置动力在机壳左侧。

右装：面对喂料口，驱动装置动力在机壳右侧。

上部装置——安装有头轮组，逆止器，卸料口装有防回料橡胶板。

中间节——部分中间节装有轨道（双排链）

下部装置——安装有尾轮组张紧装置，NE15-NE50采取弹簧张紧，NE100-NE800采取坠重箱张紧。
