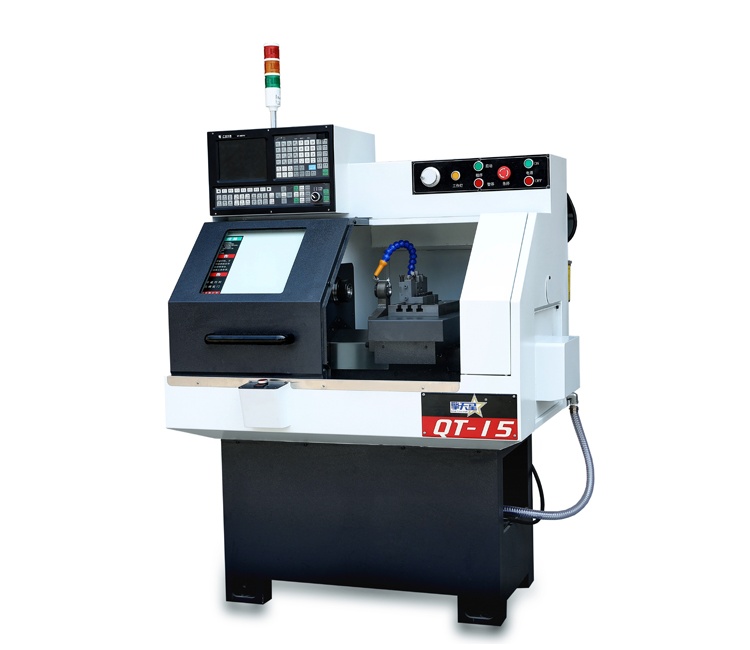

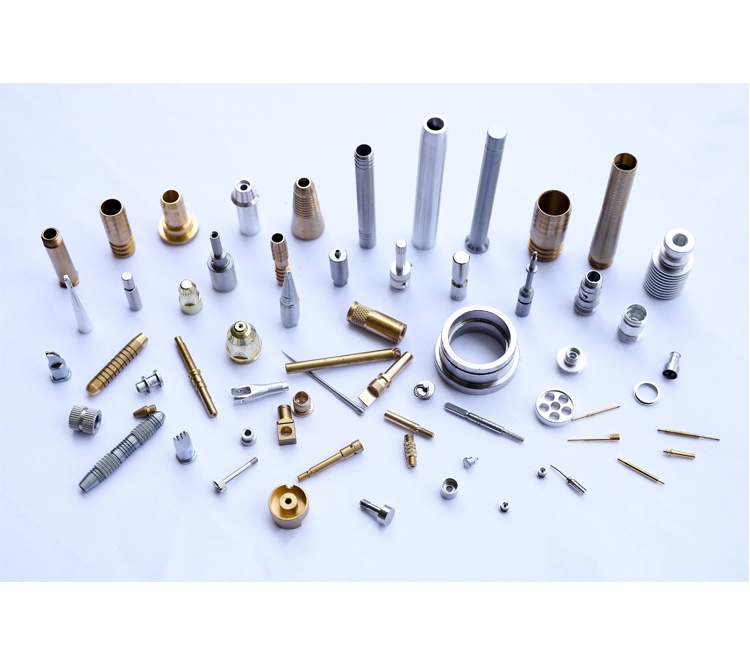

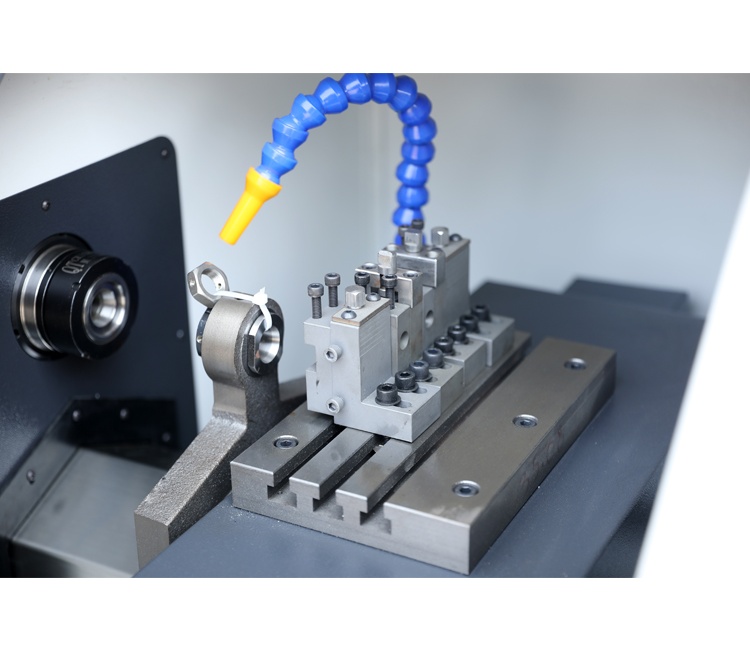

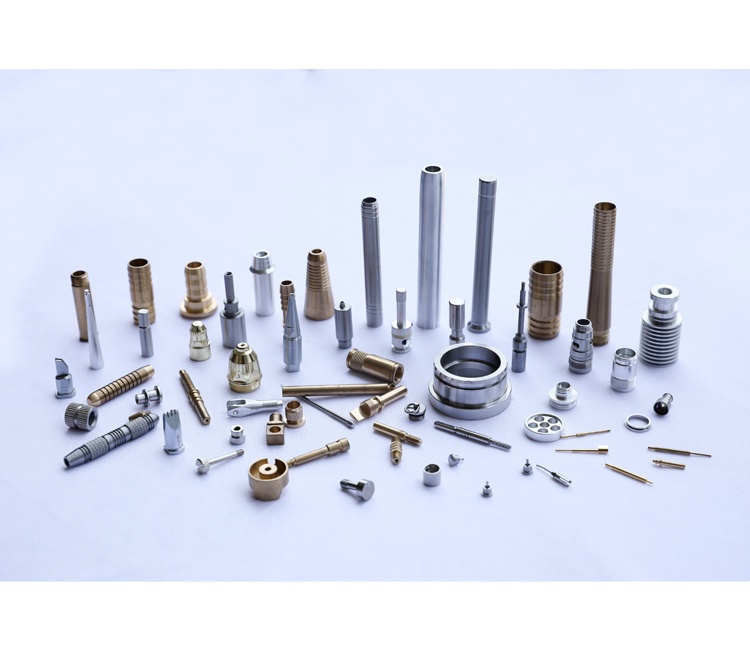

QT-15型排刀式精密数控车床是一款加工精度高，经济实用型数控车床。配备台湾滚珠丝杆、直线导轨、单元主轴、定制系统，标配可移动式固定导套，能实现细长轴的批量生产，广泛应用于光学、仪表、眼镜、頻针、电子接插件、微型电机元件等领域。
优势特点：
具有高精、高速、高效、操作简单、易学易懂、经济实用等优点！是产业升级、P3 、P4自动车床更新换代替代机型。加装跟刀架具备走心机功能！
序号
类型
项目
QT- 15
1
加工能力
最大加工直径
15mm
跟刀架加工范围
0.5mm－13mm加工长度165mm
2
主轴性能
主轴转速范围
0-5000rpm
主轴通孔直径
16mm
主轴伺服电机功率
1.5kw
3
X/Z 轴参数
X轴最大行程
320mm
Z轴最大行程
160mm
X/Z轴快速移动
18m/min
4
电机功率
X轴伺服电机功率
0.75kw
Z轴伺服电机功率
0.75kw
5
精度参数
X轴重复定位精度
0.002mm
Z轴重复定位精度
0.002mm
最小移动单位
0.001mm
6
其他
机台总重量
500kg
外形尺寸
1100*700*1300
QT- 15标准配置
|
序号 |
项目 |
规格和品牌 |
备注 |
|
1 |
伺服控制系统 |
科源/宝元 |
CHINA |
|
2 |
主轴伺服电机 |
聚力/超同步 |
CHINA |
|
3 |
X/Z轴线型导轨 |
银泰PMI/上银HIWIN |
TAIWAN |
|
4 |
X/Z轴滚珠丝杆 |
银泰PMI/上银HIWIN |
TAIWAN |
|
5 |
X/Z轴伺服电机 |
科源/图科 |
CHINA |
|
6 |
冷却系统 |
飞佳 |
CHINA |
|
7 |
润滑系统 |
明远 |
CHINA |
|
8 |
内外防护罩 |
封闭式防护 |
QINGTIAN |
|
9 |
主轴单元 |
QT单元主轴 |
TAIWAN |
|
10 |
丝杆轴承 |
CSC |
GER |
|
11 |
照明灯 |
LED |
CHINA |
|
12 |
联轴器 |
尚工 |
CHINA |
|
13 |
低压电气 |
ABB/亚德客 |
TAIWAN |
|
14 |
车刀规格 |
8*8 |
CHINA |
QT- 15 出机清单
|
序号 |
名称 |
型号规格 |
数量 |
|
1 |
可调刀架 |
|
2个 |
|
2 |
跟刀架 |
|
1套 |
|
3 |
中心夹套+螺母 |
|
1套 |
|
4 |
工具箱 |
|
1个 |
|
5 |
球头扳手九件套 |
|
1套 |
|
6 |
活动扳手 |
|
1把 |
|
7 |
十字螺丝刀 |
|
1把 |
|
8 |
一字螺丝刀 |
|
1把 |
|
9 |
机床垫脚 |
|
4个 |
|
10 |
系统操作说明书 |
|
1本 |
东莞擎天数控机床有限公司是集科研、开发、生产、销售为一体的专业数控机床制造企业，已成为中小型数控机床产品专业的制造商之一，公司拥有一批高素质的设计、工艺、制造、和检测的技术团队，从事产品开发、产品装配、调试检测，同时拥有先进的生产管理理念。
自2004年以来我司致力于研发车铣复合机床，先后生产出排刀机、走刀机、走心机等各种精密数控机床，并得到市场广泛认可，2017年申请商标“擎天星”，成立东莞擎天数控机床有限公司。公司以做优品，不断 自我创新完善为宗旨。机床运用遍及航天航空、医疗器械、汽车、连插件，微型电机、手机、渔具、眼镜、耳机等各种行业。
公司立足于高端数控机床的研发与生产，致力成为国内装备制造商和服务商，我们一直不断研究创新挖掘先进技术，提升质
量和服务，为中国精密高新数控机床制造而努力图强。
