序号
类型
项目

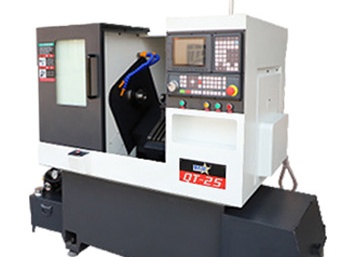

QT- 25
1
加工能力
最大加工直径
25mm
跟刀架加工范围
0.5mm－13mm加工长度165mm
2
主轴性能
主轴转速范围
0-6000rpm
主轴通孔直径
26mm
主轴伺服电机功率
3.7kw
3
X/Z 轴参数
X轴最大行程
700mm
Z轴最大行程
245mm
X/Z轴快速移动
18m/min
4
电机功率
X轴伺服电机功率
0.75kw
Z轴伺服电机功率
0.75kw
液压站功率
750W
5
精度参数
X轴重复定位精度
0.002mm
Z轴重复定位精度
0.002mm
最小移动单位
0.001mm
6
其他
机台总重量
1400kg
外形尺寸
1700*1300*1500
QT- 25标准配置：
|
序号 |
项目 |
规格和品牌 |
备注 |
|
1 |
伺服控制系统 |
宝元/新代 |
TAIWAN |
|
2 |
主轴伺服电机 |
超同步3.7KW |
CHINA |
|
3 |
X/Z轴线型导轨 |
银泰PMI/上银HIWIN |
TAIWAN |
|
4 |
X/Z轴滚珠丝杆 |
银泰PMI/上银HIWIN |
TAIWAN |
|
5 |
X/Z轴伺服电机 |
图科 /安川 |
CHINA |
|
6 |
冷却系统 |
斯纳尔 |
CHINA |
|
7 |
精密铸件 |
HT300 30°床身 |
QINGTIAN |
|
8 |
润滑系统 |
河谷 容积式 |
TAPAN |
|
9 |
内外防护罩 |
封闭式防护 |
QINGTIAN |
|
10 |
主轴单元 |
QT单元主轴120 |
TAIWAN |
|
11 |
丝杆轴承 |
CSC |
GER |
|
12 |
照明灯 |
LED |
CHINA |
|
13 |
联轴器 |
尚工 |
CHINA |
|
14 |
低压电气 |
ABB/亚德客 |
TAIWAN |
|
15 |
车刀规格 |
12*12 |
CHINA |
QT- 25 标配出机清单
|
序号 |
名称 |
型号规格 |
数量 |
|
1 |
钻孔刀架 |
|
3个 |
|
2 |
车刀架 |
|
2个 |
|
3 |
工字刀架 |
|
1个 |
|
4 |
跟刀架 |
|
1套 |
|
5 |
中心夹套+螺母 |
|
1套 |
|
6 |
工具箱 |
|
1个 |
|
7 |
球头扳手九件套 |
|
1套 |
|
8 |
活动扳手 |
|
1把 |
|
9 |
十字螺丝刀 |
|
1把 |
|
10 |
一字螺丝刀 |
|
1把 |
|
11 |
机床垫脚 |
|
4个 |
|
12 |
系统操作说明书 |
|
1本 |
东莞擎天数控机床有限公司是集科研、开发、生产、销售为一体的专业数控机床制造企业，已成为中小型数控机床产品专业的制造商之一，公司拥有一批高素质的设计、工艺、制造、和检测的技术团队，从事产品开发、产品装配、调试检测，同时拥有先进的生产管理理念。
自2004年以来我司致力于研发车铣复合机床，先后生产出排刀机、走刀机、走心机等各种精密数控机床，并得到市场广泛认可，2017年申请商标“擎天星”，成立东莞擎天数控机床有限公司。公司以做优品，不断 自我创新完善为宗旨。机床运用遍及航天航空、医疗器械、汽车、连插件，微型电机、手机、渔具、眼镜、耳机等各种行业。
公司立足于高端数控机床的研发与生产，致力成为国内装备制造商和服务商，我们一直不断研究创新挖掘先进技术，提升质量和服务，为中国精密高新数控机床制造而努力图强。
电话：0769-82228890传真0769-82228893销售热线：13728288345地址：东莞市大朗镇新马莲骏马一街109号
