机床规格及主要技术参数

备注

系统

数控系统

GSK980TDC

工作

范围

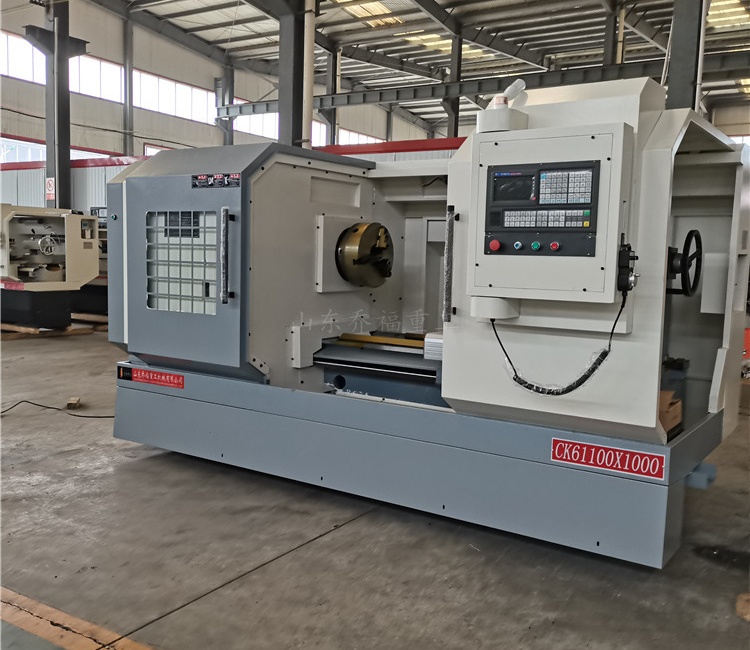

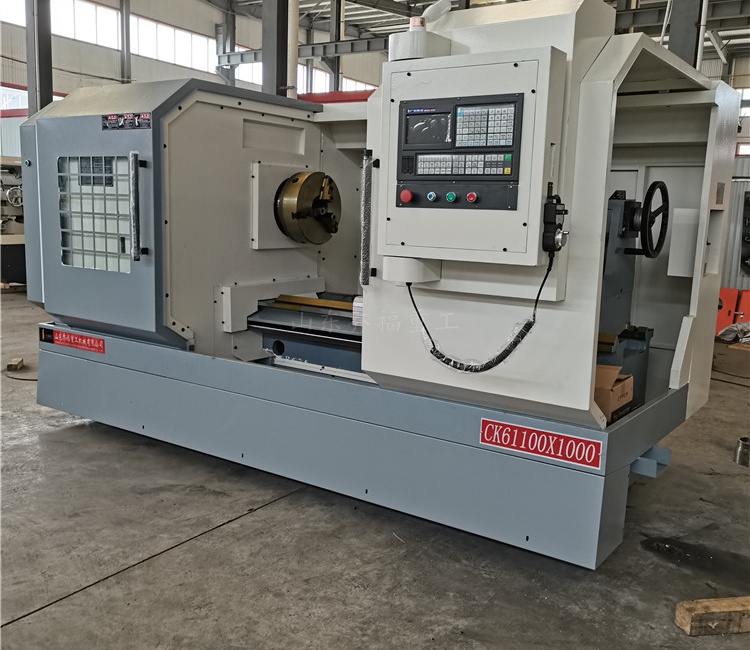

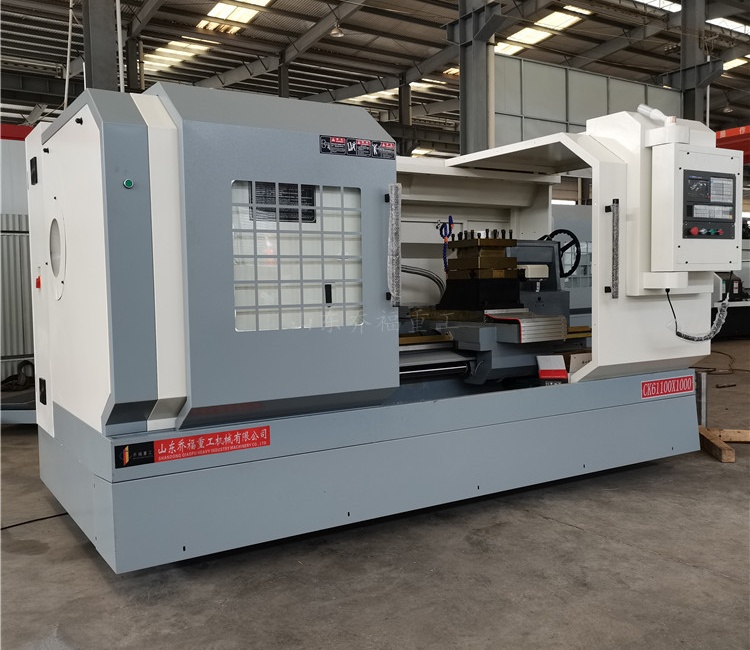

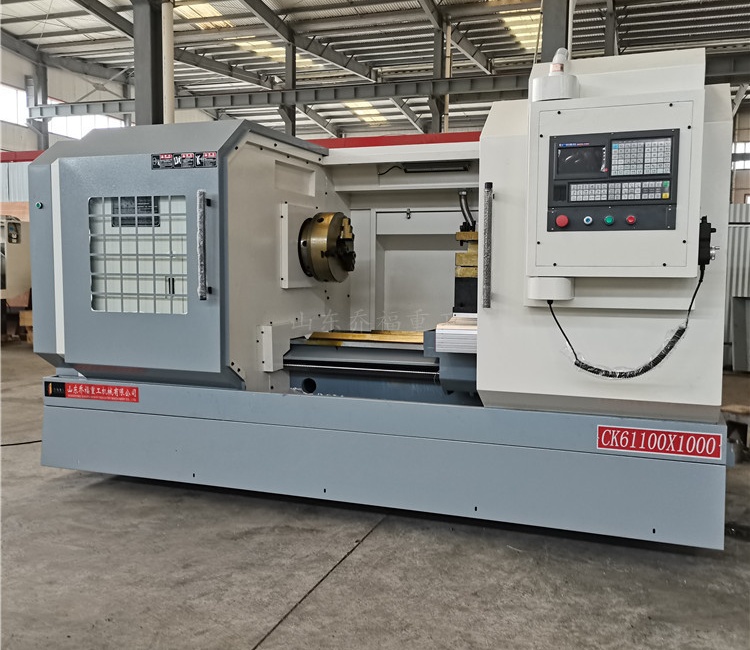

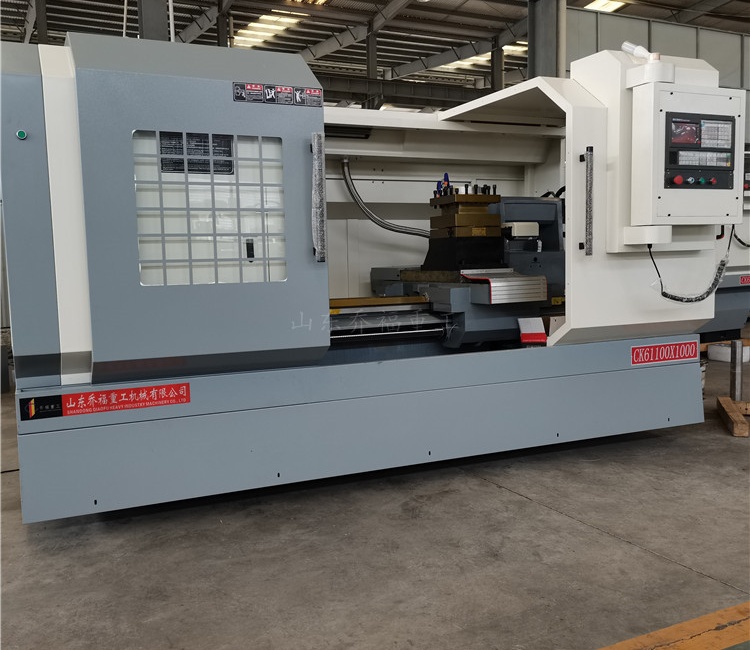

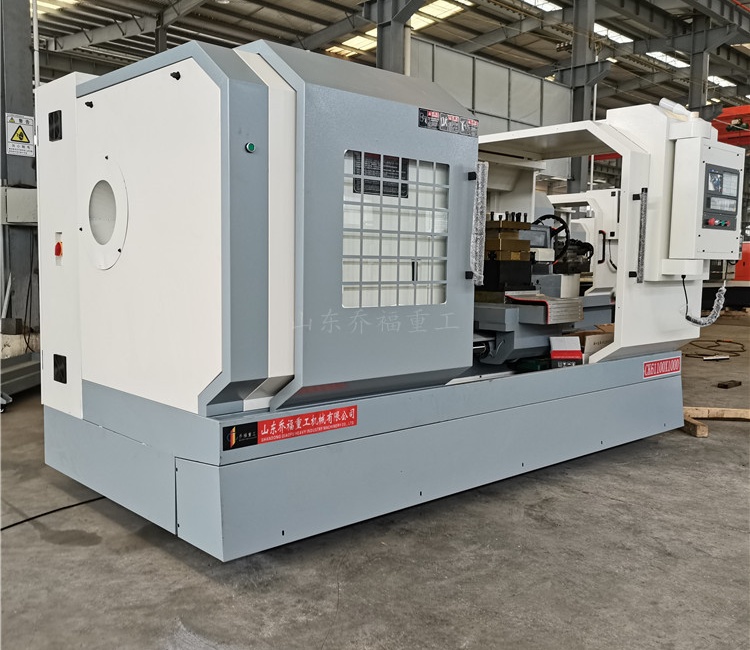

CK61100

床身回转直径

φ1100mm

滑板上车削直径

φ650mm

加工长度

1000/1500/2000/3000mm

主轴

主轴轴端

C-11

主轴孔前端锥度

公制φ120 1:20

主轴通孔直径

φ105mm

主轴调速范围

25~850 r/min（四档机械变速，变频无极调速）

主轴电机

三相异步电机15Kw

坐标轴

横向（X轴）行程

650mm

纵向（Z轴）行程

1000/1500/2000/3000mm

X轴进给速度

5m/min

标配

Z轴进给速度

6m/min

标配

滚珠丝杆直径*螺距

X向：32*05  Z向：50*10

标配

导轨跨度

700mm

重复定位精度

±0.005mm

标配

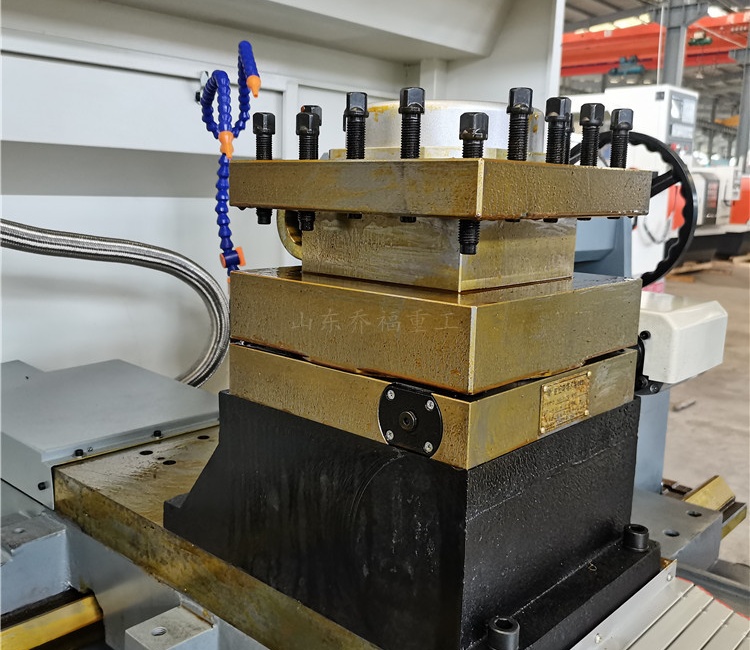

回转

刀架

刀架型式

国产电动回转刀架

标配

刀座数量

四位

标配

外径、端面刀柄规格

24mmX24mm

标配

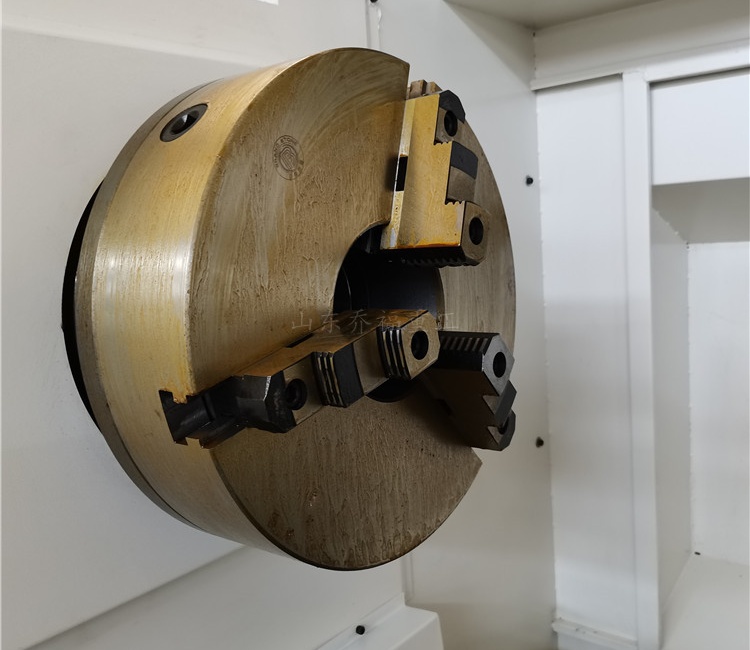

夹紧

手动卡盘

K11 400/C11三爪手动卡盘(可选15寸中空液压卡盘)

标配

尾座

尾座套筒直径

φ100mm

行程

250mm

标配

锥度

MT6

标配

冷却

冷却水泵

AB-25；125W(三相电泵)

标配

自动润滑装置

电动润滑泵

标配

传动

部件

主轴轴承

国产高精度轴承

标配

滚珠丝杠

国产高精度滚珠丝杠

标配

丝杠轴承

国产高精度丝杆轴承

标配

硬轨

自制

标配

灯具

工作照明灯

40W DC24V

标配

随机

资料

装箱清单

标配

合格证明书

标配

机械说明书

标配

随机附件

操作说明书

标配

其它

机床总电容量

20kW

标配

机床净重(约)

标配

机床外形尺寸

3300/3800/4300/5300mm×2000mm×2000mm

标配
