U型螺旋输送机产品介绍

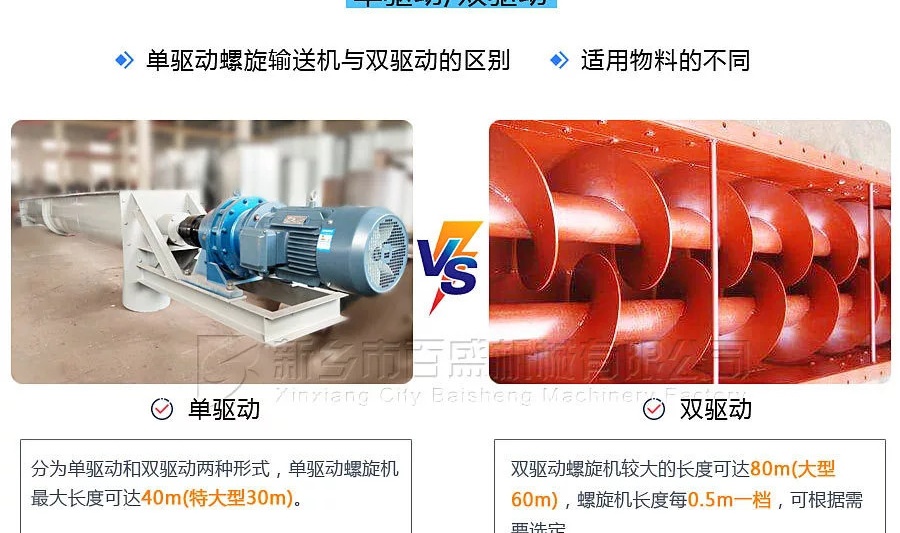

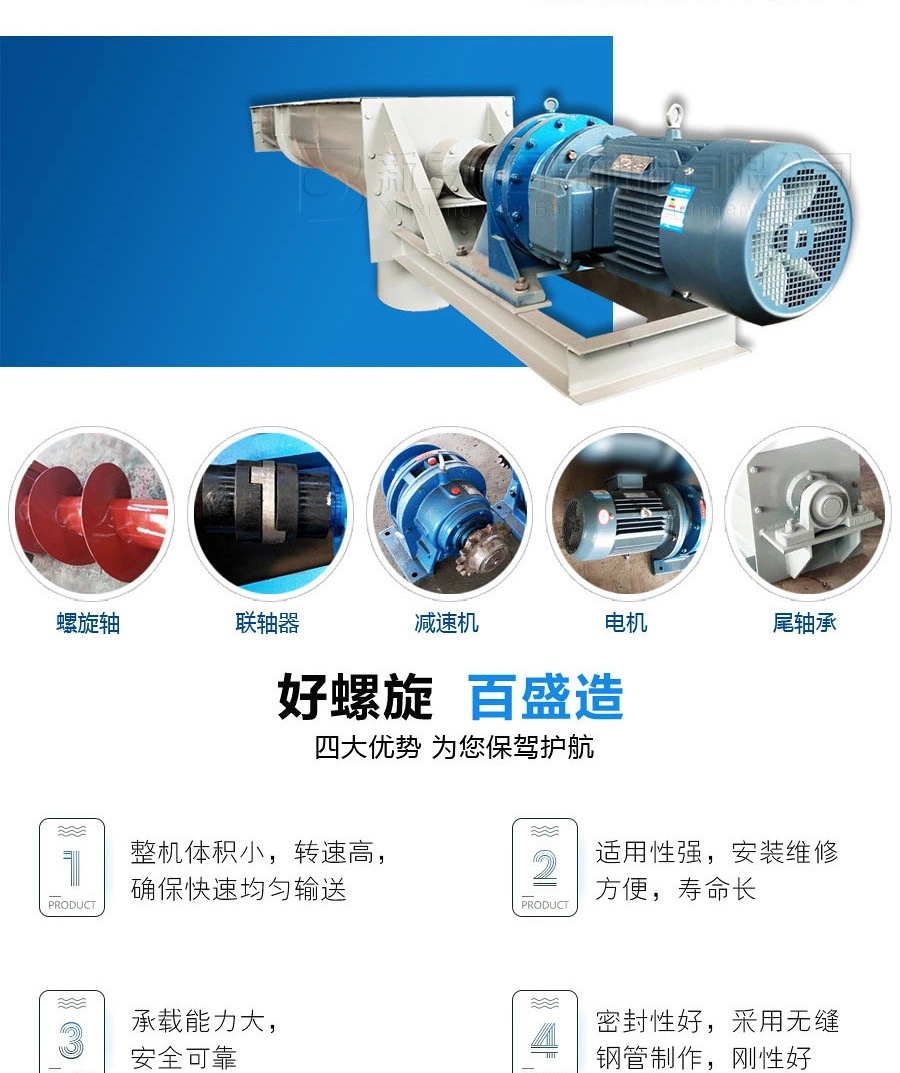

U型螺旋输送机由U型的壳体、旋转的主轴、电动装置、盖板、进出物料口、支撑等配件构成，常规螺旋直径有150毫米、200毫米、250毫米、300毫米、350毫米、400毫米、450毫米、500毫米、550毫米、600毫米，壳体长度从2米到70米不等，以客户的实际需求长度制作为主。壳体长度小于35米采用一端单电动装置带动主轴旋转，螺旋壳体长度大于35米采用两端双电动装置带动主轴旋转，电动装置和旋转主轴用十字滑块联轴器进行连接，可补偿安装及运转时两轴间的相对位移，多节连接时中间悬挂新型吊轴承，阻力小、密封性强、耐磨性好。

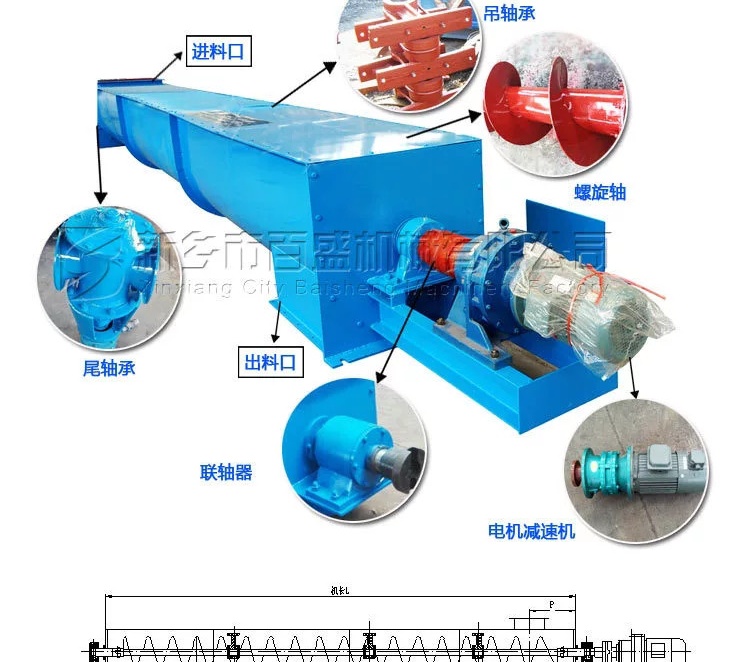

U型螺旋输送机产品结构

轴承轴承是安装于机槽用于支承螺旋体的构件，按其安装位置和作用不同有头部轴承、尾部轴承和中间轴承。头部轴承主要由向心推力轴承、轴承座、轴承盖、油环等部分组成，它安装于头部卸料端，承受径向力和轴向力，所以其轴承应采用向心推力轴承；尾部轴承安装于尾部进料端，只承受径向力，采用向心球面轴承，结构较简单，对于螺旋轴在3米以上的螺旋输送机，为了避免螺旋轴发生弯曲，应安装中间轴承，中间轴承一般采用悬吊结构，且其横向尺寸应尽可能小，以免造成物料堵塞。

料槽水平螺旋输送机的料槽通常用2～4mm厚的薄钢板制成。横断面两侧壁垂直，底部为45度锥形，料槽的端部和侧壁上端均用角钢加固，以保证料槽的刚度，实现节与节间、顶部盖板与料槽的连接，料槽底部应设置铸铁件或角钢焊接件的支承脚。底部半圆的内径应比螺旋叶片直径大4～8mm，垂直快速螺旋输送机料槽横断面为圆形，通常采用薄壁无缝钢管制成。

U型螺旋输送机产品原理

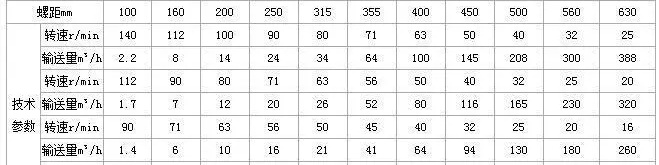

U型螺旋输送机产品参数
