NE/TH/TD斗式提升机介绍

（一）斗式提升机分类

斗式提升机分为TD型皮带斗式提升机、TH型环链斗式提升机、NE型板链斗式提升机、TG钢丝绳芯斗式提升机等，斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料的垂直输送。 NE型板链提升机采用自流式装料，重力式卸料，链条耐磨可靠，适用于中、大块和有磨琢性的物料（石灰石、水泥熟料、石膏、块煤等） TD型皮带式斗式提升机适用于垂直输送粉状、粒状及小块状且磨琢性较小的散状物料（粮食、煤、水泥、碎矿石、砂子），提升高度40m。 TH型环链斗式提升机牵引用圆环链符合矿用高强度 ，采用混合式或重力卸料，挖取式装料。适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料 ，物料温度在250℃以下。如：煤、水泥、碎石、砂子、化肥、粮食等。

NE/TD/TH斗式提升机工作原理

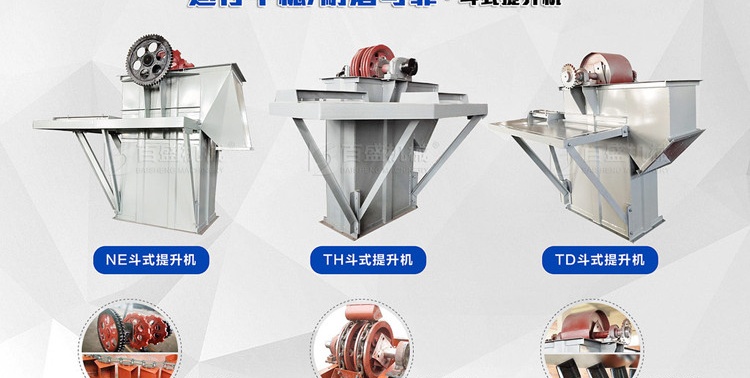

（二）各型号斗式提升机的区别
NE系列板链式斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成。

TH型环链斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。TH型区别于TD型皮带斗式提升机，其提升量更大、运转效率更高。其常用于较大比重的物料的提升。

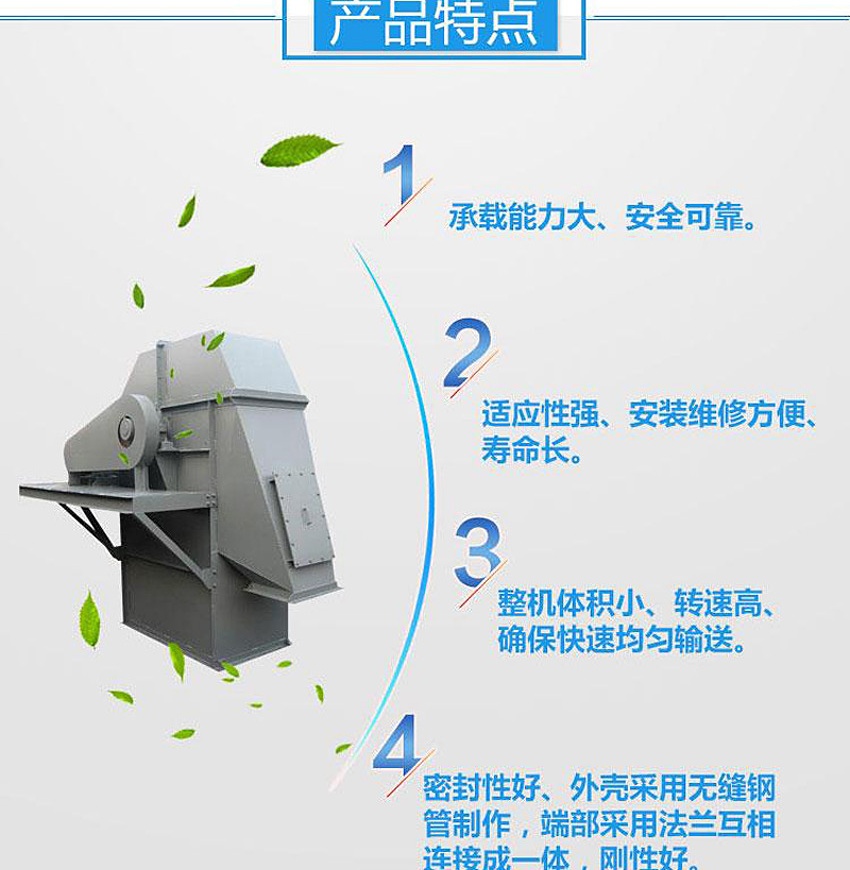

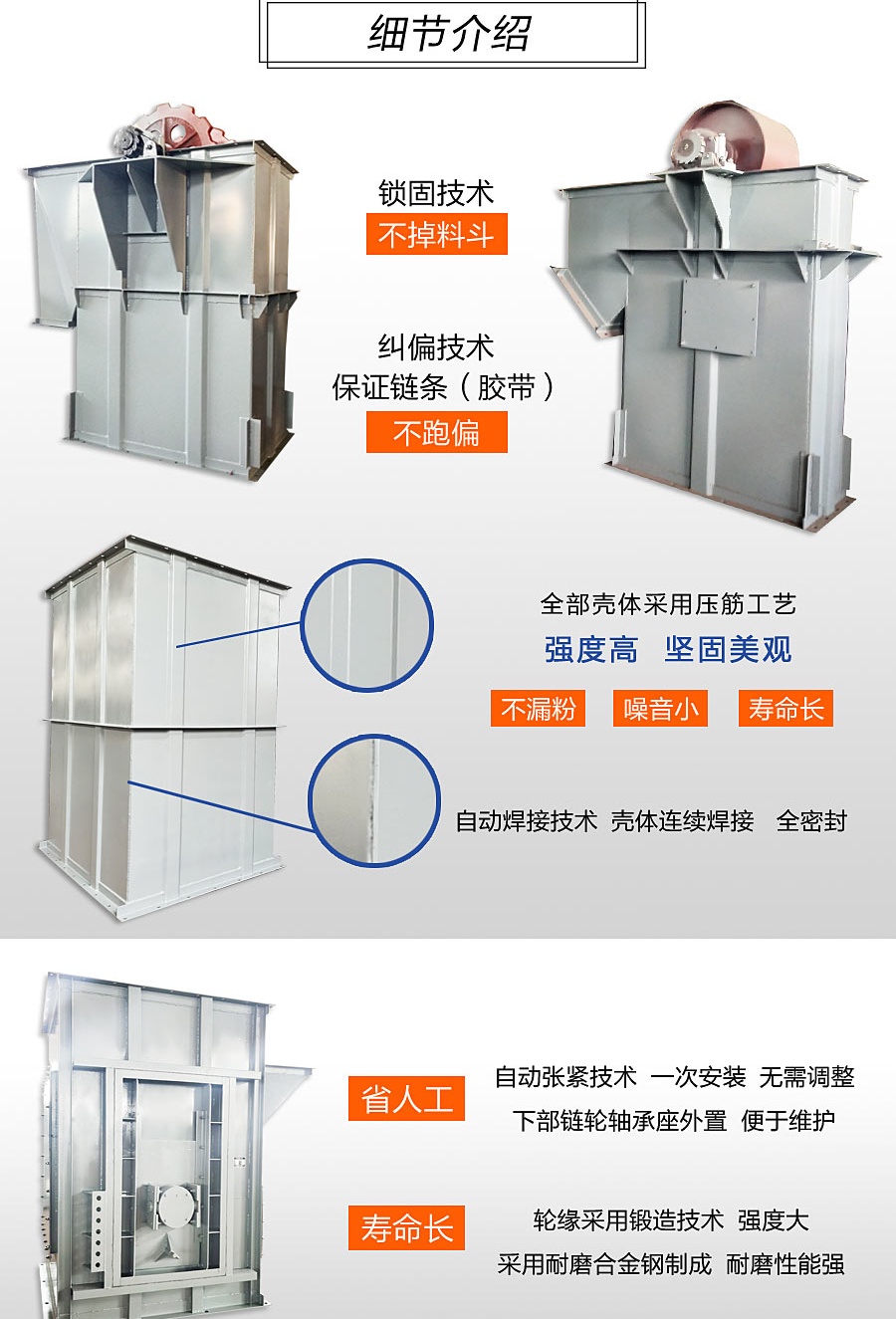

NE/TH/TD斗式提升机性能特点

（三）斗式提升机具有以下特点：

1、采用流入式喂料、混合或离心式卸料，且料斗为大容量密集型布置，在物料提升时基本无回料和挖料现象，无用功损耗小，驱动功率相对较小。

7、设备整体运行平稳、可靠，可以达到较高的提升高度和大的输送量。

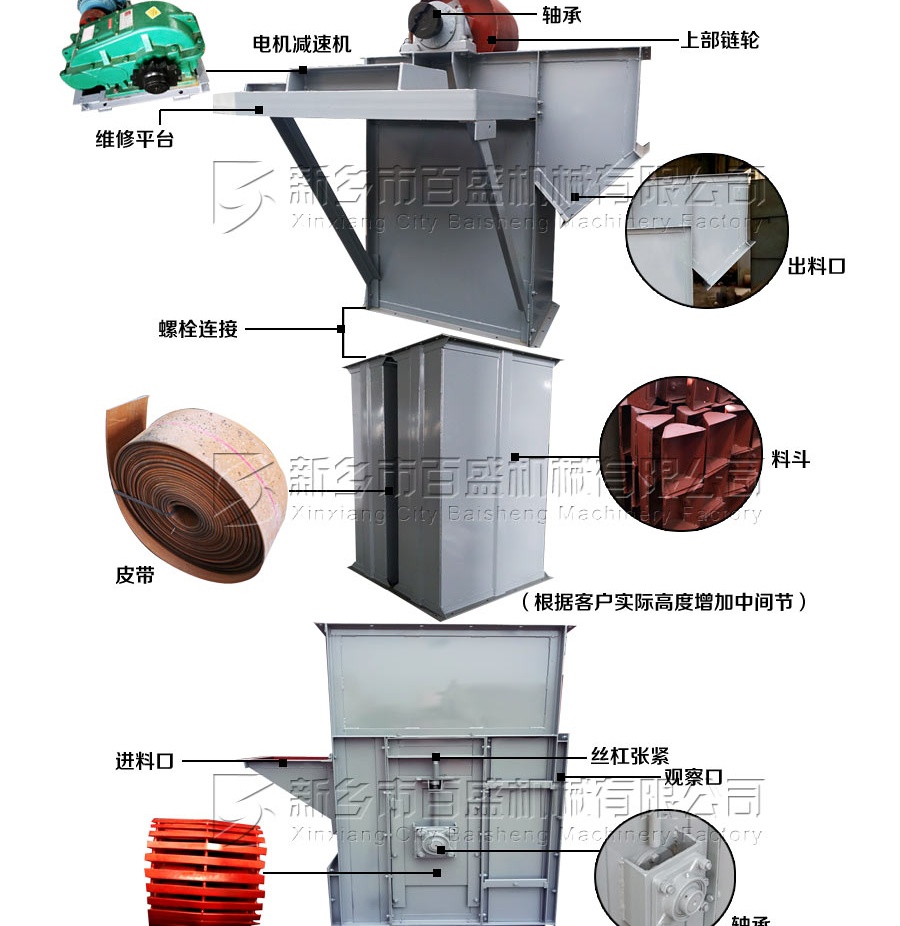

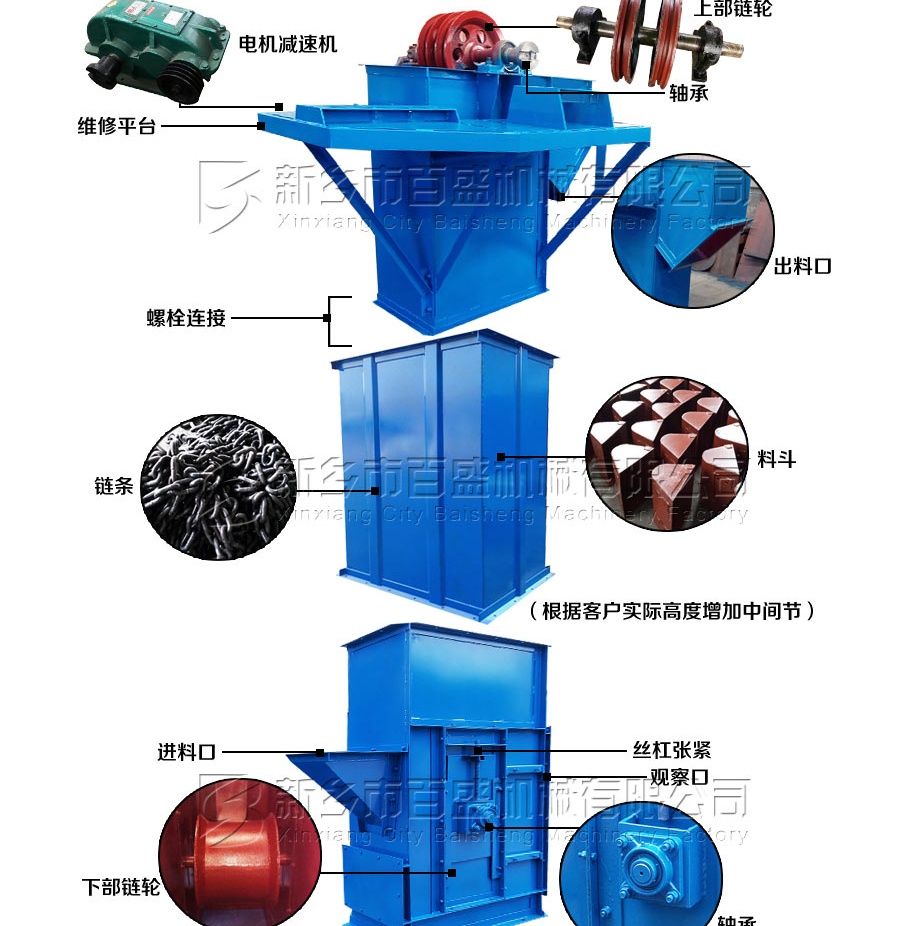

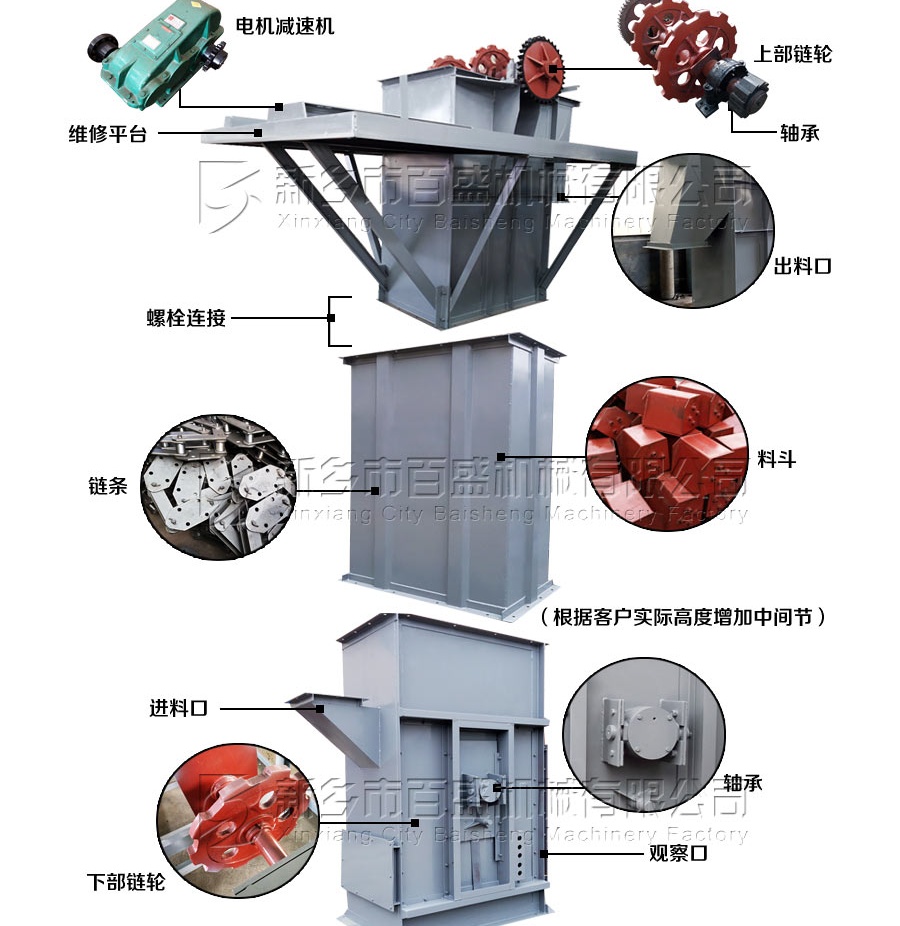

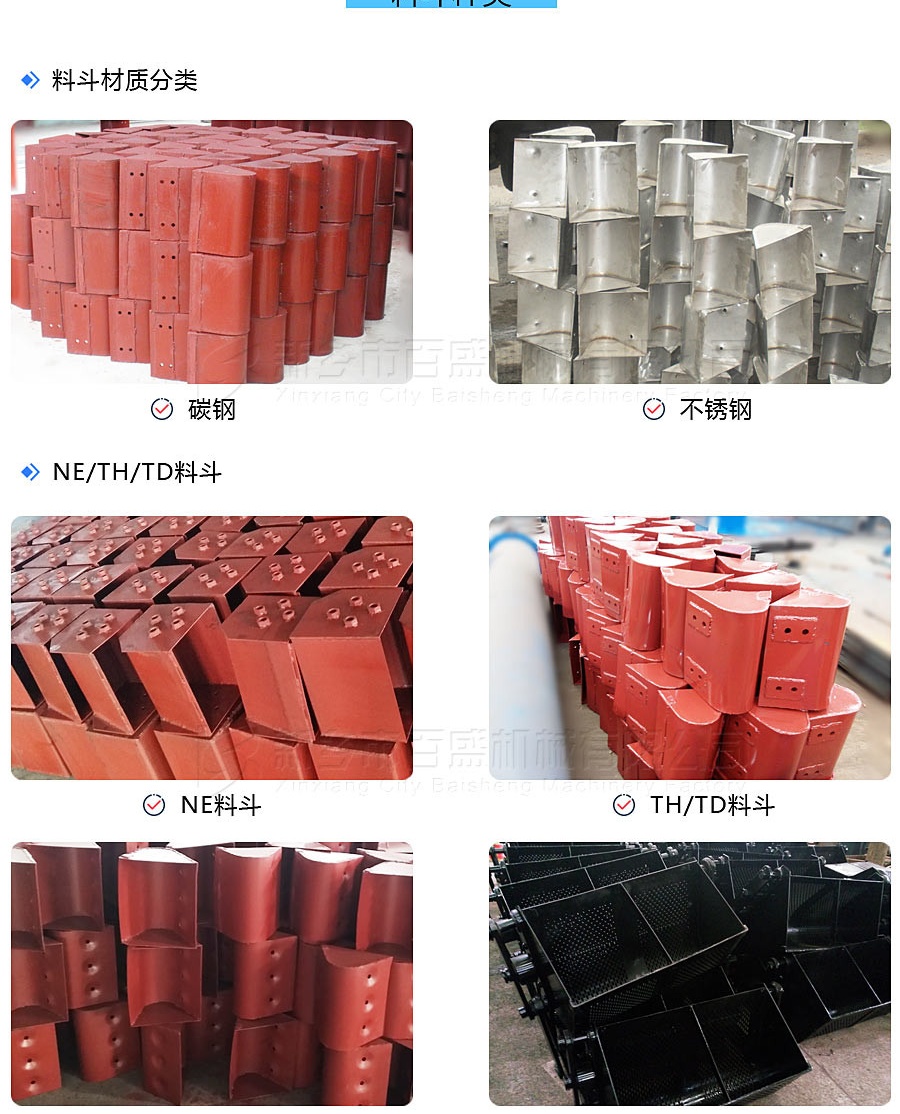

NE/TH/TD斗式提升机结构图

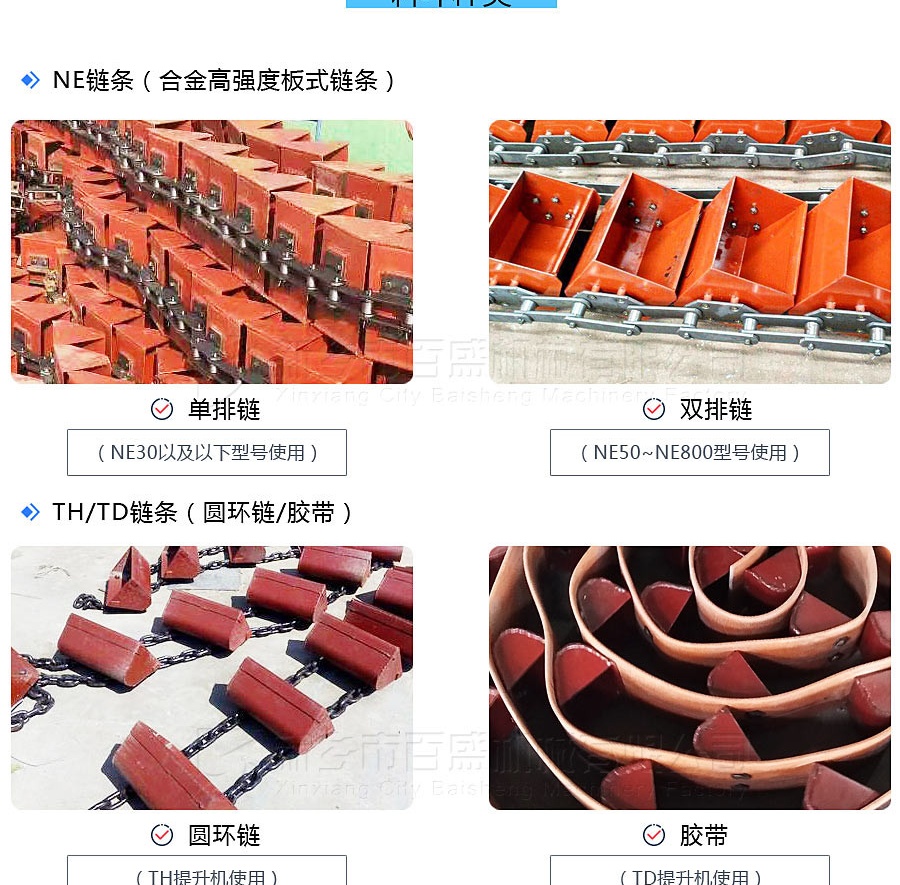

TH型环链斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。提升量更大、运转效率更高。其常用于较大比重的物料的提升。牵引件用合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提升机结构形式为：TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。

NE型板链斗式提升机的牵引件为板链，料斗以一定的间隔固定在牵引件上，牵引件经提升机头部和底部的链轮，构成上升的有载分支和下降的无载分支的闭合环形系统，设置在提升机头部的驱动装置经头部链轮将动力传给牵引构件和料斗，物料经设置提升机底部的进料口进入提升机料斗，料斗将物料提升到头部并在头部将物料卸出，离开料斗的物料经设置在提升机头部的卸料口卸出。提升机的料斗和牵引构件头轮底轮安装在全密封的壳体内，实现无粉尘污染的物料输送。

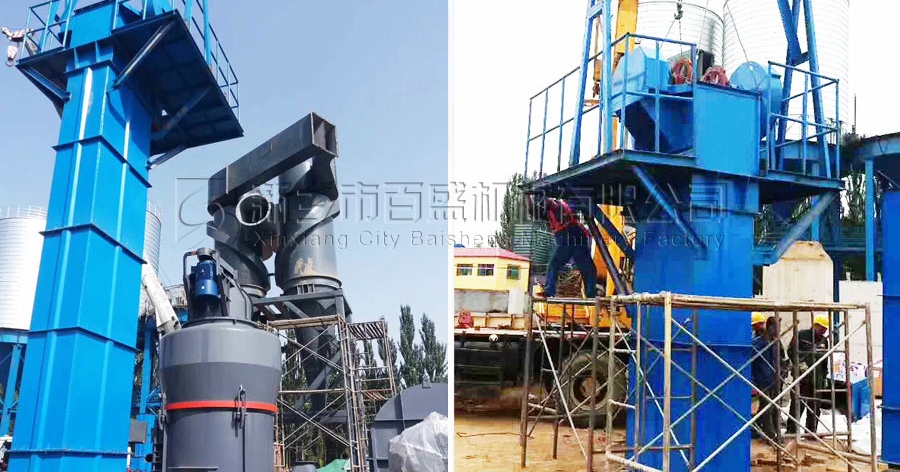

NE/TH/TD斗式提升机应用

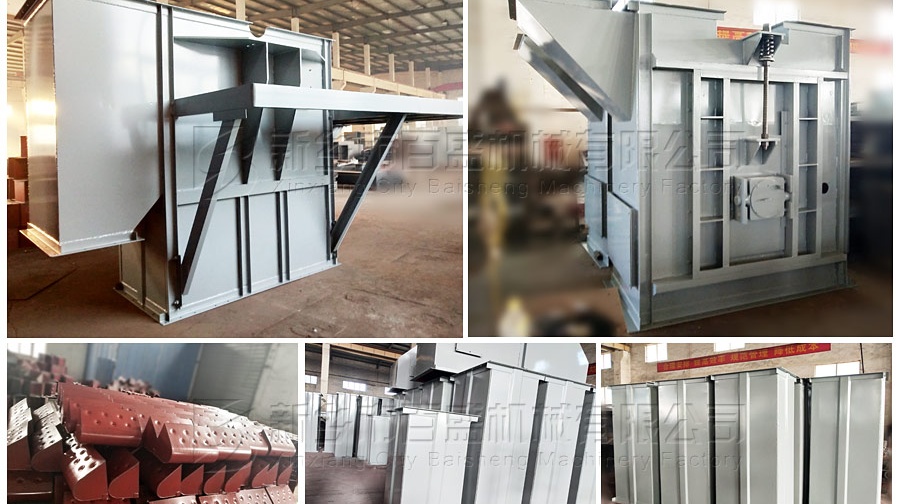

NE/TH/TD斗式提升机实拍图片

NE/TH/TD斗式提升机技术参数

NE板链斗式提升机技术参数表：

型号	输送能力(米3/秒	斗速 (米/秒)	主轴转速 (转/分)	物料粒度 (毫米)	料    斗			运行部件重量 (公斤/米)
					容积(升)	斗宽(毫米)	斗距(毫米)
NEl5	15	0.5	15.54	＜40	2.5	250	203	27.5
NE30	32		16.45	＜50	7.	300	305	35
NE50	60		16.45	＜50	15.7	300	305	64
NEl00	110		14.13	＜70	35	400	400	89
N6150	170		14.13	＜70	52.2	600	400	112.3
NE200	210		10.9	＜100	84.6	600	500	134
NE300	320		10.9	＜100	127.5	600	500	188
NE400	380		8.3	＜120	l 82.5	700	600	205
NE500	470		7.1	＜120	260.9	700	700	223
NE600	600		7.I	＜120	330.2	700	700	274
NE800	800		6.2	＜140	501.8	800	800	313

TD皮带斗式提升机技术参数表：

型号	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
输送量(m3/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗宽(mm)	160				250				315				400
斗容(L)	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距(mm)	280		350		360		450		400		500		480		560
带宽(mm)	200				300				400				500
斗速(m/s)	1.4				1.6				1.6				1.8
物料量大块(mm)	25				35				45				55
型号	TD500				TD630			D160		D250		D350		D450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
输送量(m3/h)	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗宽(mm)	500				630			160		250		350		450
斗容(L)	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距(mm)	500		625		710			300		400		500		640
带宽(mm)	600				700			200		300		400		500
斗速(m/s)	1.8				2			1		1.25		1.25		1.25
物料量大块(mm)	60				70			25		35		45		55

TH环链斗式提升机技术参数表：

型   号		TH160		TH250		TH315		TH400		TH500		TH630		TH800		TH1000		TH1250
料斗型式		zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh
输送能力，m3 /h		19	30	30	48	35	59	58	94	73	118	114	185	150	240	240	360	360	540
料斗	料斗容量(l)	1.2	1.9	3	4.8	3.75	6	5.9	9.5	9.3	15	14.6	23.6	24	38	38	60	60	95
	斗距(mm)	350		450		512				688				936		936		1001
链条	园钢直径 x节（mm)	φ12X45		φ18X64						φ22X86				φ24X86?		φ24X86		φ28X92
	单链条破 断强（KN)	≥170		≥320						≥480				≥560		≥560		≥660
料斗运动 速度 (m/s)		1.3		1.2		1.4				1.5				1.6		1.6		1.6
传动链轮转数 (r/min)		62.5		46.8		42.5		37.6		35.8		31.8		30.5		30.5		28
输送物料的 大块度（mm）		20		25		35		40		50		60		75		85		100

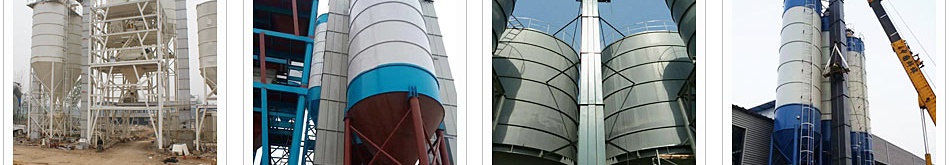

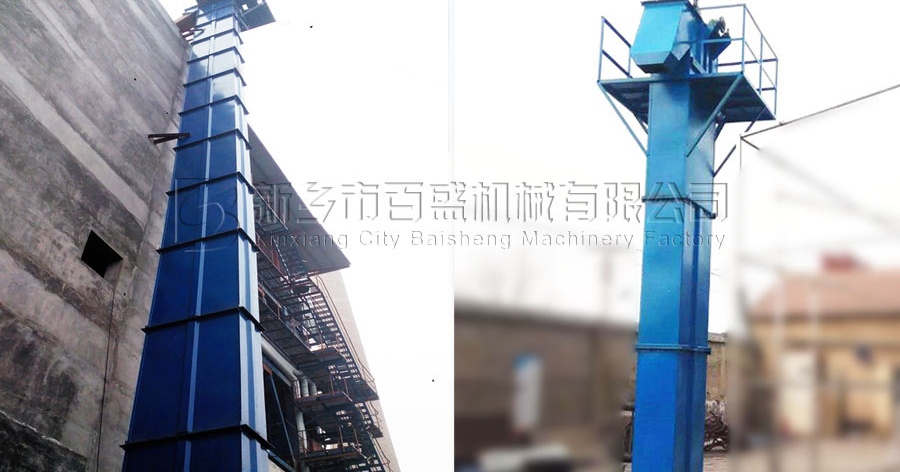

斗式提升机现场案例：
