机床标配:

1. 广数980TC3系统

2. 手动三档变速

3. 主轴孔径80mm

4. 工件长度1000mm

5. 四工位电动刀架

6. 7.5KW变频主电机

7. 250mm手动三爪卡盘

8. 手动尾座



机床选配:

1. 广数980TDC、KND、FANUC等

2. 档内无极调速 自动三档或独立主轴

3. 主轴孔径52mm、104mm、130mm

4. 工件长度750mm、1500mm、2000mm、3000mm

5. 六工位或八工位电动刀架

6. 7.5KW伺服主电机

7. 320mm或380mm手动三爪卡盘或液压卡盘

8. 液压尾座

技术参数

Specifications

单位

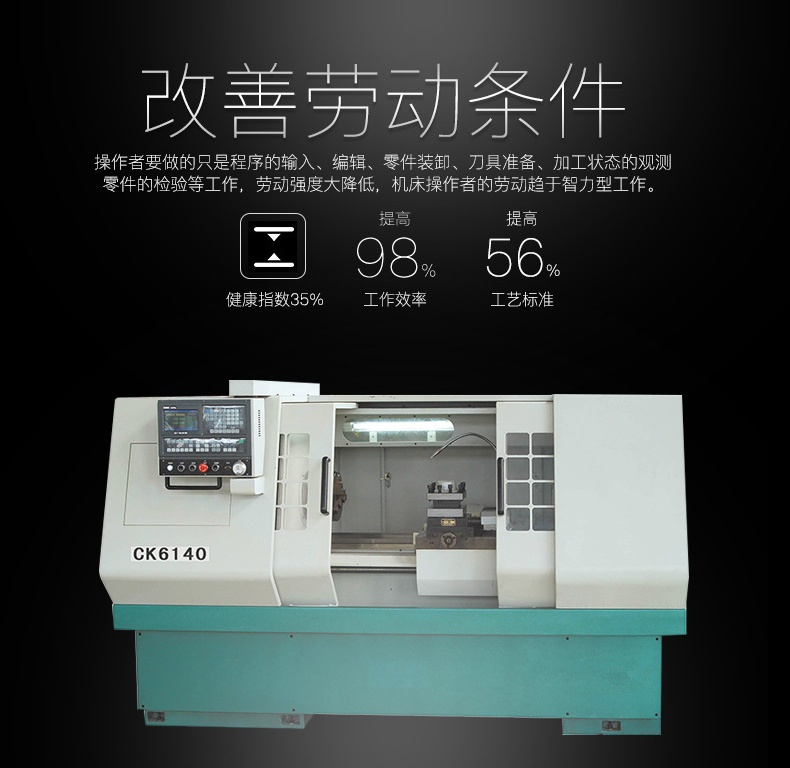

CK6140

床身上Z大回转直径

Max.Swing over bed

mm

400

Z长加工长度

Max.Processing length

mm

750/1000/1500/2000/3000

主轴锥度

Spindle taper

MT6

卡盘规格

Chuck size

mm

C6 /D8

主轴通孔直径

Spindle bore

mm

52 、80、105、130

主轴转速

（可选自动变速）

Spindle speed

(auto change gear)

rpm

  独立主轴：100-1600

三档变速：21-1500

尾座套筒行程

Tailstock sleeve travel

mm

150

尾座套筒锥度

Tailstock sleeve taper

MT5

定位精度

Position accuracy

mm

±0.015

重复定位精度

Repositioning accuracy

mm

±0.006

X/Z快移速度

X/Z axis rapid traverse

m/min

6/8

主轴功率

Spindle motor

kW

7.5

包装尺寸

Machine dimension for 750

mm

2550*1550*1700

Machine dimension for 1000

mm

2750*1550*1700

Machine dimension for 1500

mm

3250*1550*1700

Machine dimension for 2000

mm

3700*1550*1700

Machine dimension for 3000

mm

4710*1550*1700

重量

Machine weight for 750

kg

2220/3000

Machine weight for 1000

kg

2340/3200

Machine weight for 1500

kg

2450/3300

Machine weight for 2000

kg

2840/3500

Machine weight for 3000

kg

3700/4300
