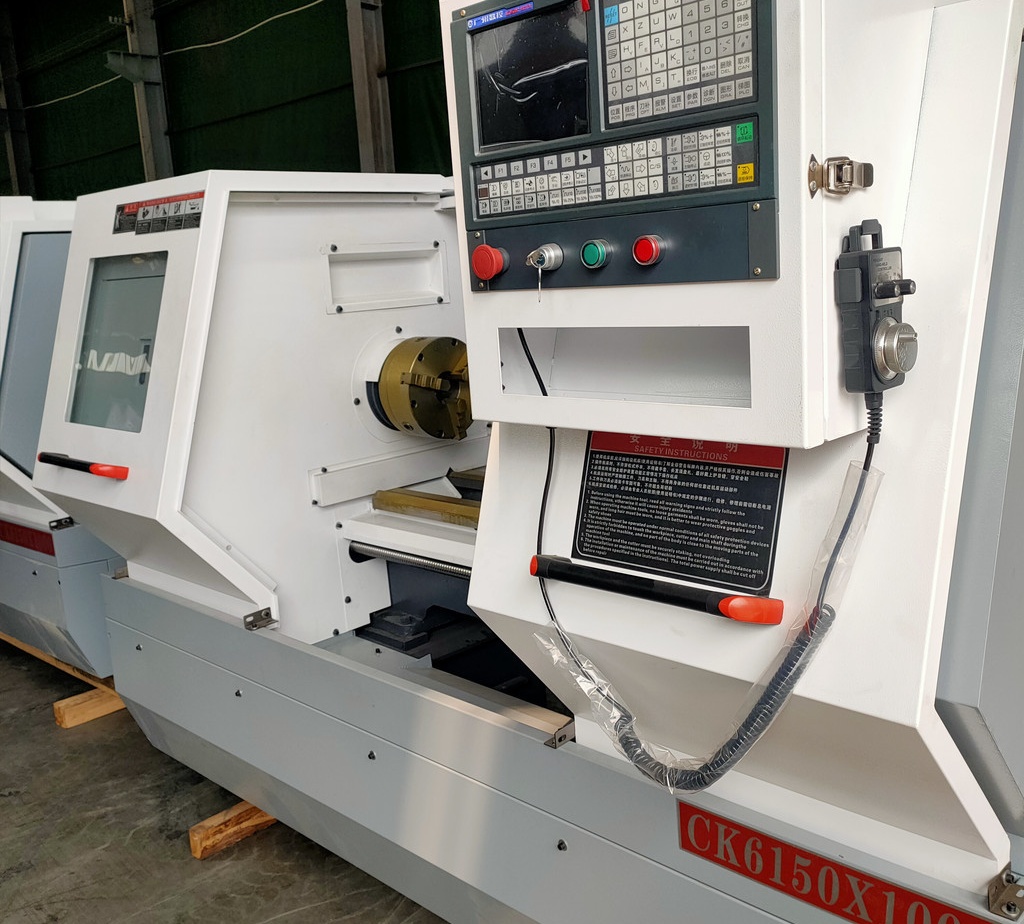

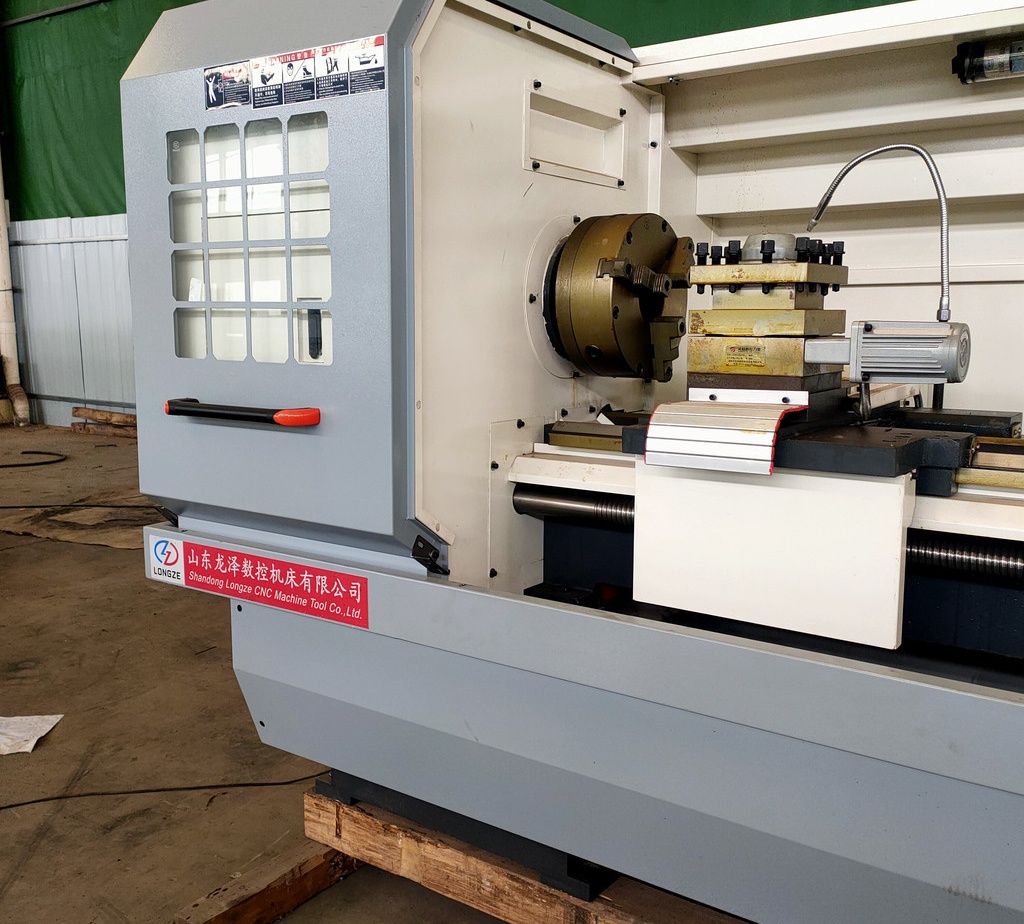

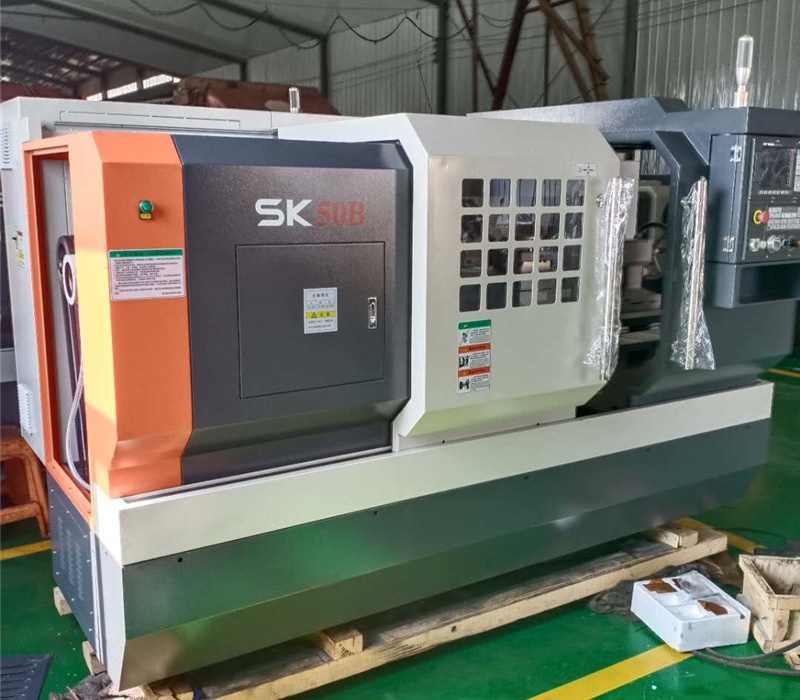

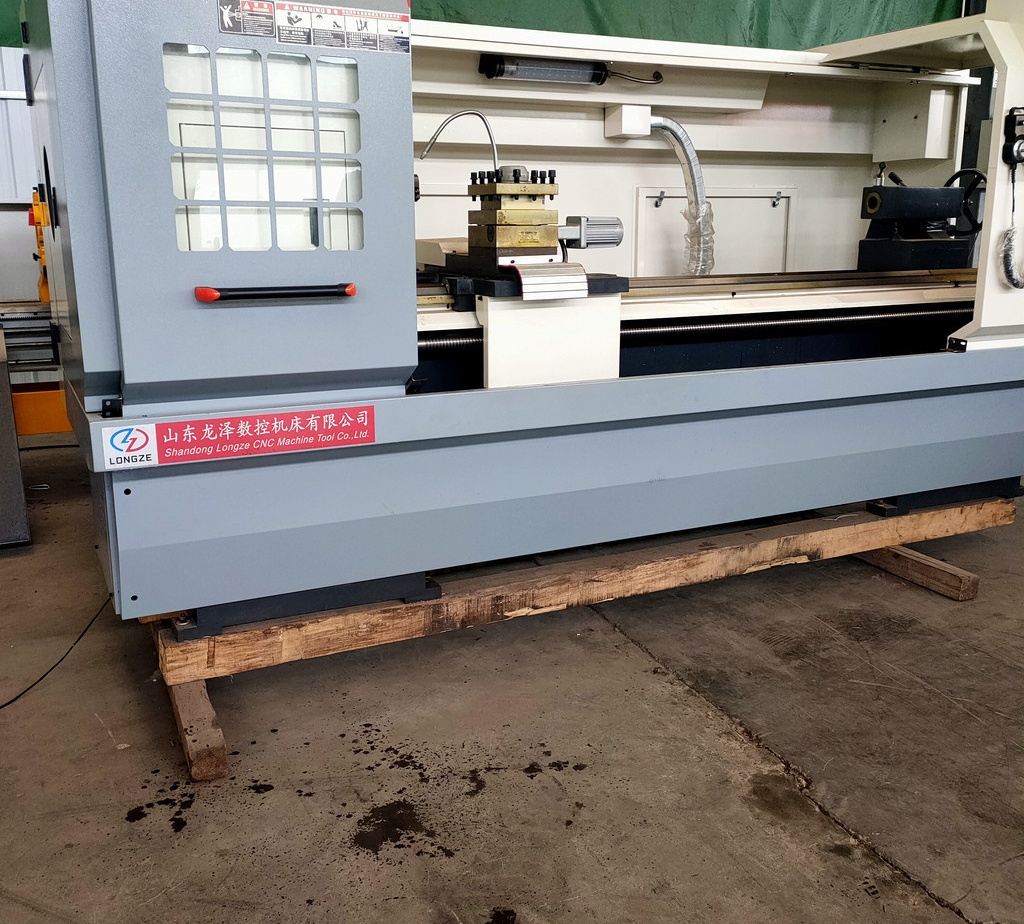

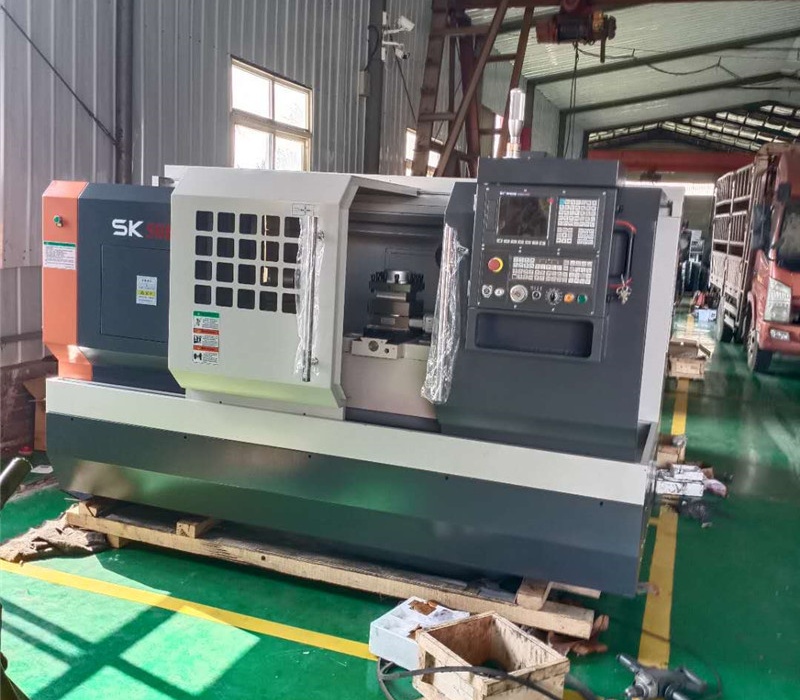

技术参数

Specifications

Unit

CAK5085

5085床身上Z大回转直径

Max.Swing over bed

mm

500mm

拖板上Z大回转直径

Max.Swing over cross slide

mm

280mm

Z大工件长度

Maximum length of workpiece

mm

750、1000、1500/2000mm

主轴通孔

Spindle hole

mm

52/82mm

主轴端部

Spindle nose

ISO-C6

主轴锥度

Spindle tap

MT6

主轴转速

Spindle speeds(Number)

rpm

低100-500 高500-1800 /选配90-1800rpm (无级变速)

Z轴行程

Z-axis stroke

mm

750mm、1000mm、1500mm、2000mm

X轴行程

X-axis stroke

mm

230mm

快移速度

rapid moving speed(m/min)

m/min

3/6

X/ZZ小输入

X/Z min input(mm)

mm

0.001mm

尾座套筒直径

Dia.Of tailstock sleeve

mm

4

尾座套筒锥度

Taper of tailstock sleeve

25*25mm2

尾座套筒行程

Travel of tailstock sleeve

Mm

2s

刀具数量

Tool number

75mm

刀杆截面

Tool body size

mm

MT5

换刀时间

Knife tool change time

s

140mm

重复定位精度

Repeat positioning accuracy

mm

0.01mm

主电机功率

Main motor power

kW

5.5/7.5KW

尺寸750mm

Overall dismensions for 750mm

Mm

2200×1500×1600

尺寸1000mm

Overall dismensions for 1000mm

Mm

2450×1500×1600

尺寸1500mm

Overall dismensions for 1500mm

Mm

2950×1500×1600

尺寸2000mm

Overall dismensions for 2000mm

Mm

3450×1500×1600

重量750mm

Weight for 750mm

Kg

1900

重量1000mm

Weight for 1000mm

Kg

2000

重量1500mm

Weight for 1500mm

Kg

2200

重量2000mm

Weight for 2000mm

Kg

2400

标

准

配

置

序号

名称

数量

标准配置

1

数控系统

1/台

广州数控980TC3

2

卡盘

1/台

Ф250/380手动三爪卡盘

3

尾座

1/台

手动尾座

4

X向滚珠丝杠

1/台

国产（北方岐山）

5

Z向滚珠丝杠

1/台

国产（北方岐山）

6

电动刀架

1/台

文昌

7

X、Z向丝杠轴承

各1套/台

国产

8

X、Z向联轴器

各1套/台

国产外购

9

主轴轴承

1套/台

国产P5级

10

机身铸造

1/台

采用树脂砂铸造

11

主轴总成

1套/台

装配式主轴

12

油漆

1套/台

颜色可根据客户要求进行配置，未要求的按我司标准颜色配置

13

润滑

1套/台

国产沪润电动润滑油泵，润滑油路安装完毕

14

附件

序号

配置名称

1

数控系统:广数GSK、凯恩帝KND、三菱Mitsubishi、西门子Siemens、发那科FANUC系统

2

液压卡盘

3

液压尾座

4

四工位电动刀架

5

自动门
