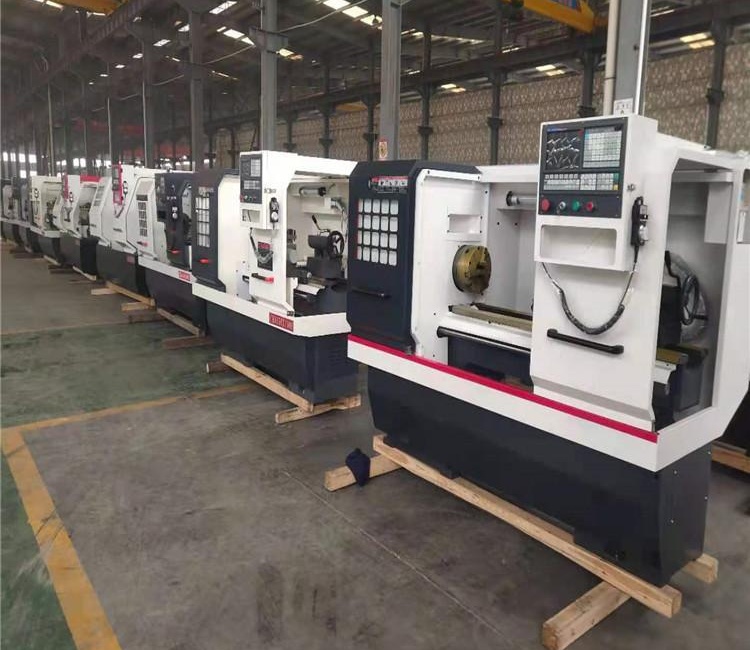

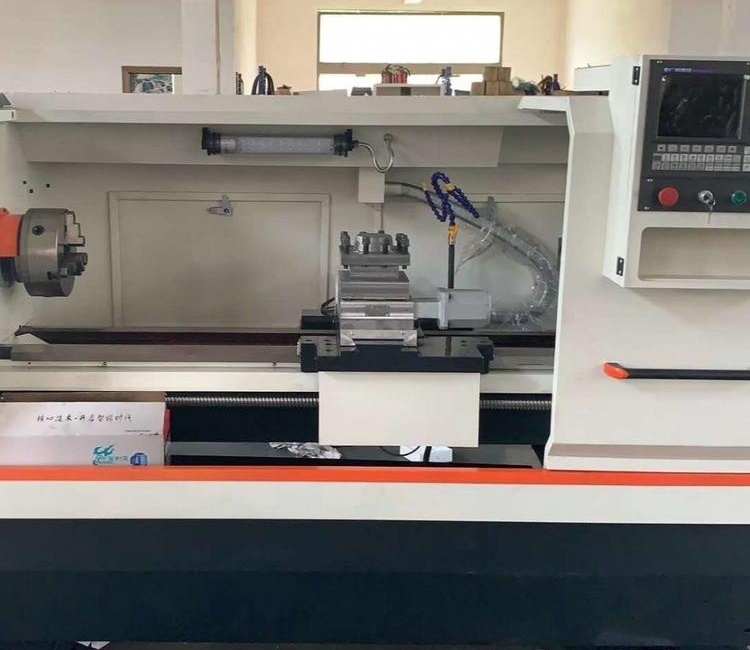

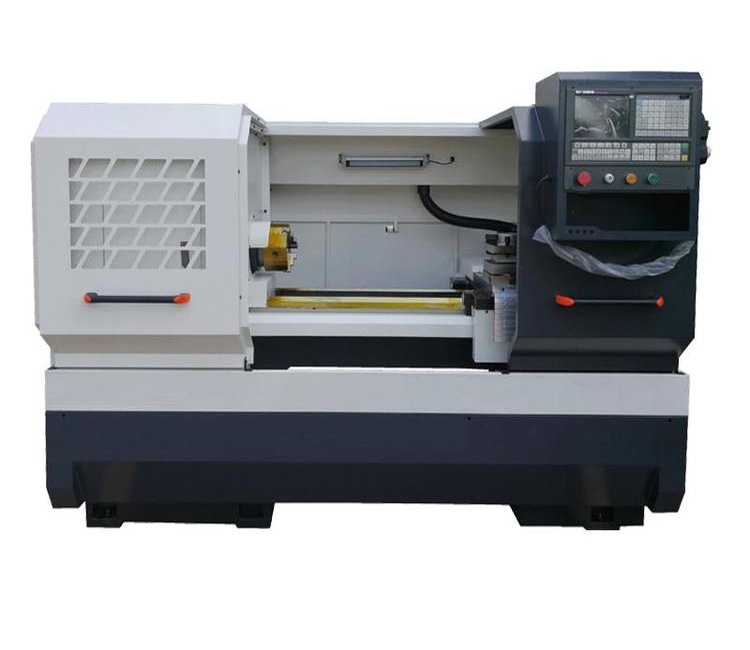

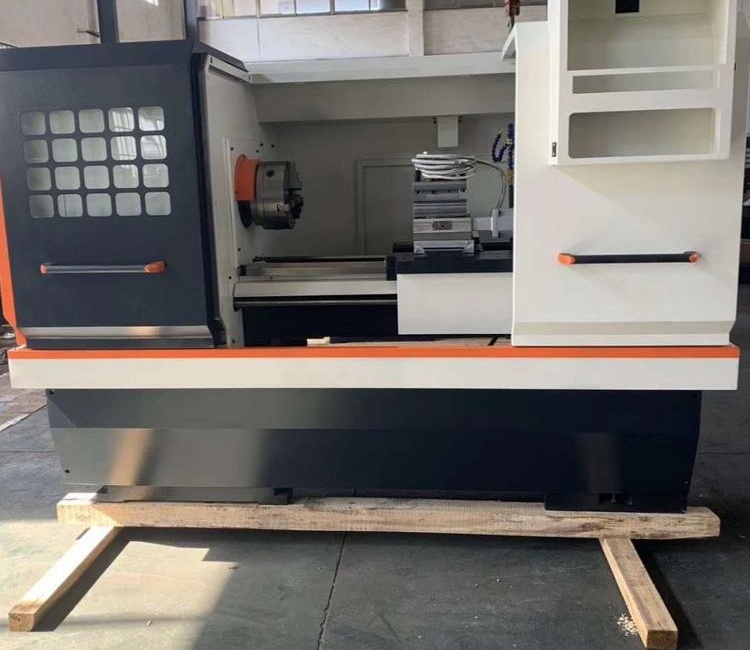

型号（ Model ）

CK6136

CK6140

床身上回转直径

360mm

400mm

刀架上回转直径

200mm

20mm

工件长度

750mm1000mm 1500mm

主轴转速

300--2000r/min（无.）

主轴孔径

Φ 52

主轴锥孔

C6---莫氏6号

设定单位

X: 0.0005mm Z:0.001

给进电动机

交流伺服电机

主电动机功率

4KW

5.5KW

数控系统

仁和100T   KND1TB-11    GSK928TE    GSK980TD(客户选用)

刀架

4工位电动刀架

机床净重

1.5T

1.6T

机床外形尺寸（长×宽×.）

2200 × 1000 × 1170mm

1985 × 1000 × 1200mm

技术参数

Specifications

Unit

CK6150

床身上.大回转直径

Max.Swing over bed

mm

Ф500

拖板上.大回转直径

Max.Swing over cross slide

mm

Ф280

.大加工长度

Max.Processing length

mm

1000/1500

X/Z.大行程

X/Z axis travel

mm

X:300   Z:1050/1600

主轴传动形式

Spindle transmission type

两档变速，档内无.变频调速

主轴转速

Spindle speed

rpm

低档L:70-560   .档H:200-1600

主轴端部形式

Spindle nose

C6

主轴通孔直径

Spindle bore

mm

52

主轴锥度

Spindle taper

MT6

主轴电机功率

Spindle motor

kW

7.5

卡盘尺寸

Chuck size

mm

250

滚珠丝杠规格

Ball screw dia.and pitch

mm

Ф25*6/Ф40*8

X/Z进给电机扭矩

X/Z axis feed motor torque

N.m

X:5.5    Z:7.5

X/Z快移速度

X/Z axis rapid traverse

m/min

X:6   Z:8

X/Z重复定位精度

X/Z axis repeatability

mm

0.01/0.015

工件加工精度

Processing accuracy

IT6-IT7

工件表面粗糙度

Workpiece surface roughness

Ra1.6

尾座套筒直径

Tailstock quill dia.

mm

75

尾座套筒行程

Tailstock quill traverse

mm

140

尾座套筒锥度

Tailstock quill taper

#

MT5

刀架形式

Tool post type

电动四工位Electric 4 station

刀具外形尺寸

Cutting tool shape size

mm

25*25

导轨形式

Guide form

单山 平轨

Single mountain Flat rail

总电源容量

Total power capacity

kVA

12

外形持尺寸

Machine dimension(L*W*H)

mm

2500/3000*1500*1650

机床重量

N.W.

kg

2000/2500

.

准

配

置

序号

名称

数量

.准配置

1

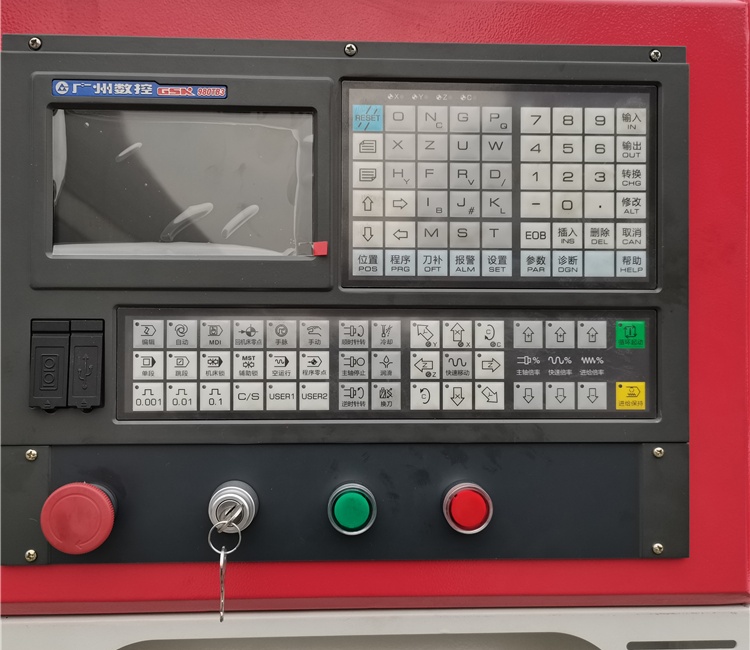

数控系统

1/台

广州数控980TB3

2

卡盘

1/台

Ф250手动卡盘

3

尾座

1/台

手动尾座

4

X向滚珠丝杠

1/台

国产（北方岐山）

5

Z向滚珠丝杠

1/台

国产（北方岐山）

6

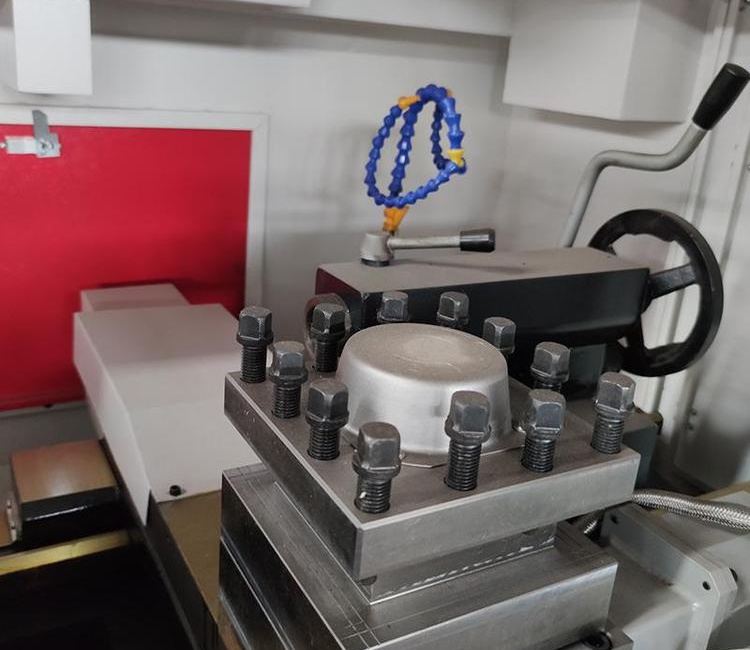

电动刀架

1/台

文昌

7

X、Z向丝杠轴承

各1套/台

国产（国产）

8

X、Z向联轴器

各1套/台

国产外购

9

主轴轴承

1套/台

国产P5.

10

机身铸造

1/台

采用树脂砂铸造

11

主轴总成

1套/台

装配式主轴

12

油漆

1套/台

颜色可根据客户要求进行配置，未特殊要求的按我司.准颜色配置

13

润滑

1套/台

国产沪润电动润滑油泵，润滑油路安装完毕

14

附件

.

准

配

置

序号

名称

数量

.准配置

1

数控系统

1/台

广州数控980TB3

2

卡盘

1/台

Ф250手动卡盘

3

尾座

1/台

手动尾座

4

X向滚珠丝杠

1/台

国产（北方岐山）

5

Z向滚珠丝杠

1/台

国产（北方岐山）

6

电动刀架

1/台

文昌

7

X、Z向丝杠轴承

各1套/台

国产（国产）

8

X、Z向联轴器

各1套/台

国产外购

9

主轴轴承

1套/台

国产P5.

10

机身铸造

1/台

采用树脂砂铸造

11

主轴总成

1套/台

装配式主轴

12

油漆

1套/台

颜色可根据客户要求进行配置，未特殊要求的按我司.准颜色配置

13

润滑

1套/台

国产沪润电动润滑油泵，润滑油路安装完毕

14

附件
