项目 |
机床规格及主要技术参数 |
备注 |
||
|
系统 |
数控系统 |
GSK980TC3 |
标配 |
|
|
工作 范围 |
床身最大回转直径 |
Φ850mm |
标配 |
|
|
滑板上最大车削直径 |
Φ480mm |
标配 |
||
|
最大加工长度 |
1000mm |
标配 |
||
|
导轨宽度 |
600mm |
|
||
|
主 |
主轴轴端 |
C-11 |
标配 |
|
主轴孔前端锥度 |
公制φ120 1:20 |
标配 |
|
|
主轴通孔直径 |
φ105mm |
标配 |
|
|
主轴调速范围 |
10~850 r/min（三档机械变速，变频无极调速） |
标配 |
|
|
主轴电机 |
三相异步电机11Kw |
标配 |
|
|
坐标轴 |
横向（X轴）最大行程 |
450mm |
标配 |
|
纵向（Z轴）最大行程 |
1100mm |
标配 |
|
|
X轴伺服单元 |
(10N.m. 2000r/min)（广州数控） |
标配 |
|
|
Z轴伺服单元 |
(15N.m. 2000r/min)（广州数控） |
标配 |
|
|
X轴最大进给速度 |
4m/min |
标配 |
|
|
Z轴最大进给速度 |
5m/min |
标配 |
|
|
滚珠丝杆直径*螺距 |
X向：25*05 Z向：50*10 |
标配 |
|
|
重复定位精度 |
X轴±0.005mm,、Z±0.005mm |
标配 |
|
|
回转 刀架 |
刀架型式 |
国产电动回转刀架（常州亚兴LDB4-120（6163）） |
标配 |
|
刀座数量 |
四工位 |
标配 |
|
|
外径、端面刀柄规格 |
32mmX32mm |
标配 |
|
|
刀架重复定位精度 |
0.008mm |
|
|
|
夹紧 装置 |
手动卡盘 |
K11400/C11三爪自手动卡盘（无锡建华） |
标配 |
|
尾座 |
尾座套筒直径 |
φ100mm |
|
|
顶套最大行程 |
250mm |
标配 |
|
|
顶套锥度 |
MT6 |
标配 |
|
|
冷却 |
冷却水泵 |
AB-25；125W(三相电泵) |
标配 |
|
自动润滑装置 |
HR3型电动润滑泵泵 |
标配 |
|
|
传动 部件 |
主轴轴承 |
国产高精度轴承（新哈/洛阳德润） |
标配 |
|
滚珠丝杠 |
国产高精度滚珠丝杠（北方岐山/济宁博特） |
标配 |
|
|
丝杠轴承 |
国产高精度丝杆轴承（新哈/洛阳德润） |
标配 |
|
|
随机 资料 |
装箱清单 |
一份 |
标配 |
|
合格证明书 |
一本（精度检测表） |
标配 |
|
|
机械说明书 |
一本 |
标配 |
|
|
电器说明书 |
一本（电器原理图） |
标配 |
|
|
操作说明书 |
一本 |
标配 |
|
其它 |
机床总电容量 |
15kW |
标配 |
|
机床净重(约) |
3900 kg |
标配 |
|
|
机床外形尺寸 |
3300mm×2000mm×2000mm |
标配
|

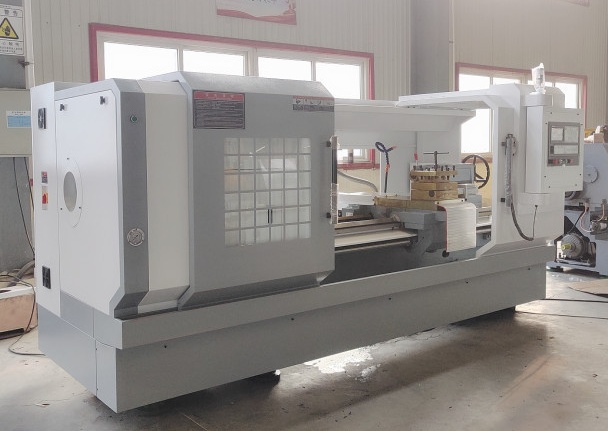

1.1本系列机床是山东龙泽数控机械科技有限公司生产的成熟产品，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。
1.2床头箱优化设计，适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
1.3机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好。
1.4数控系统采用GSK980TC3及伺服驱动，采用国产名优滚珠丝杠及高精度丝杆轴承。
1.5采用高精度主轴轴承组且经精密装配和动平衡测试的主轴，保证主轴精度高的、噪声低、刚性强。
1.6各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
1.7导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
