型号

单位

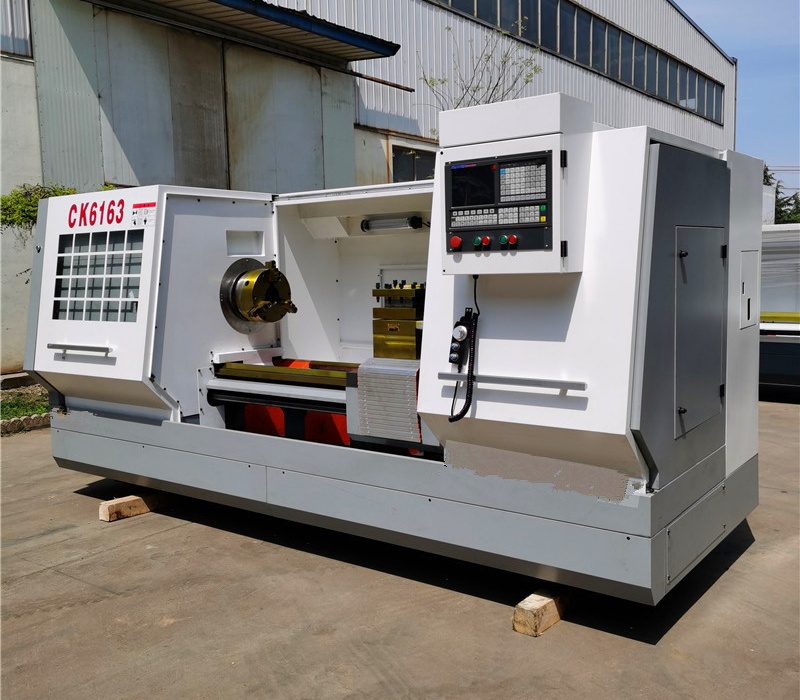

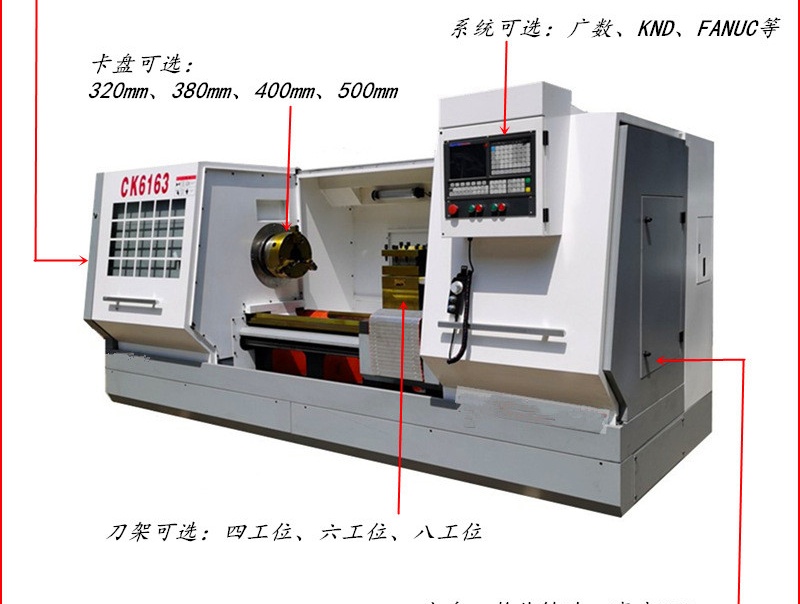

CK6163

技术规格

床身最大回转直径

Mm

630

滑板上最大回转直径

Mm

350

最大加工长度

Mm

1000/1500/2000/3000

床身宽度

Mm

550

主轴

主轴传动形式

三档机械变速，变频无极调速

主轴转速级数

无级

主轴转速范围

r/min

18-850

主轴端部结构

C11

主轴孔前端锥度

公制140 1:20

主轴孔直径

Mm

105

主电机功率

11KW

进给系统

X最大行程

Mm

X:630

滚珠丝杠直径*螺距

Mm

X:3205   Z:6310

快速移动进给

Mm/min

X:4000   Z:5000

定位精度

Mm

X:0.025   Z:0.03

重复定位精度

Mm

X:0.001   Z:0.015

工件加工精度

IT6-IT7

工件表面粗糙度

Ral.6

尾座装置

尾座套筒直径

Mm

100

尾座套筒行程

Mm

250

尾座套筒锥孔锥度

莫氏6#

刀架装置

标准配置

电动立式四工位刀架

特殊选择配置

卧式六工位电动刀架

重复定位精度

Mm

0.01

刀杆截面

Mm

32*32

控制系统

标准配置

GSK980TC3

选择配置

KND,FANUC,西门子

伺服驱动电机

X:X130SJT-M150B Z: X175SJT-M220B

外形尺寸

机床外观尺寸（长*宽*高）

Mm

4250/4750/5500/6050*1920*1800

重量

机床净重

kg

4000/4500/5000/6000
