YLX2型电液动犁式卸料器（耐磨分煤装置）

一、工作原理

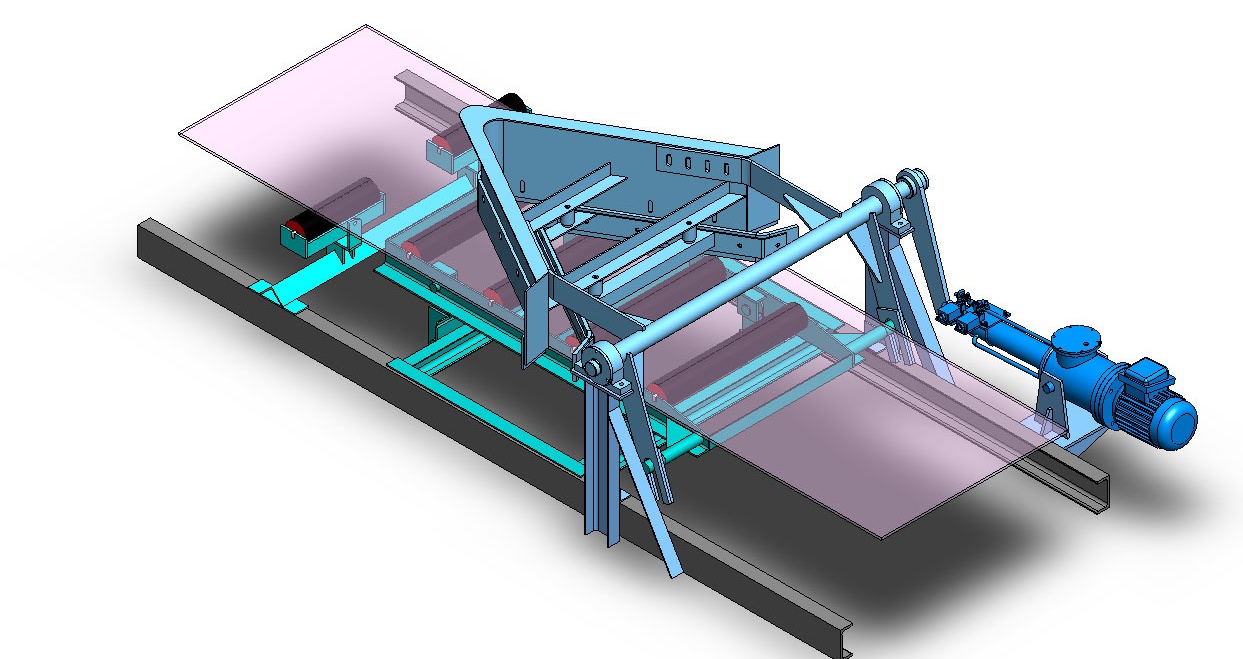

   YLX型单双侧耐磨式犁式卸料器，是以电液推杆为动力源，工作时通过推杆伸出驱动杆，带动框架前进完成机头下落，并支撑起平托辊组，使胶带工作面平直，机头下沉与胶带面贴合紧密，将胶带上物料卸入斗中，送到需要场所，卸料完毕后，启动电液推杆而缩回驱动杆，带动框架后退，犁头上抬，可变托辊组有平行变为槽型，让物料平稳通过。（电液推杆的动作原理见推杆页面）

二、特点

1、动力源驱动部分是目前**新手电两用液压式电液推杆，过载能力强，自锁、无泄漏，通过控制电机正反转实现犁头起落。

2、犁头部分分为前部（合金高铬锰或石棉材质）犁头和后部（耐磨胶板）犁头、使卸料更干净。

3、犁头增加锁紧装置为机械拉紧式，可调节犁头的高低，以**面贴近胶带，工作时犁刀不会因煤的冲击力而抬起或抖动，避免了胶带被撕裂、磨损及漏煤现象。

4、驱动部分的电液推杆有两种安装形式，（1）电液推杆放在分煤机上部，（2）电液推杆放在分煤机左侧或右侧，极大的方便了用户。

5、卸料器专用锁气漏斗的翻版采用高铬锰耐磨材料，延长了使用寿命达20年，减少维修量；减少诱导鼓风，使其减少到原来的10%以下；使物料均匀，放置跑偏和粘料及沿途撒料。

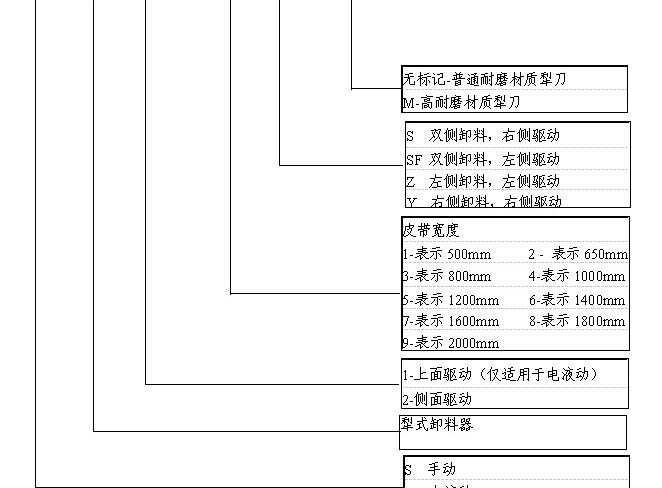

三、型号说明

犁 式 卸 料 器 型 号 说 明（连杆式）
