产品特点
1、 底座、机身、工作台、中滑座等主要构件均采用高强度材料铸造而成，并经人工时效处理，保证机床长期使用的稳定性。
2、 整体结构为床身式结构，铣头通过同步齿形带和变频电机驱动，可在左、右30°范围内回转工作；主轴套筒的进给具有自动、手动、手动微调等功能；主轴刚性大，调速方便、灵活。
3、主轴箱可手动、机动上下升降完成机动进给和快速移动，操作方便、快捷。
4、床身上纵、横向有手动进给、机动进给和机动快进三种，不同的进给速度，能满足不同的加工要求；快速进给可使工件迅速到达加工位置，缩短非加工时间。
5、 工作台X向行程可达1000mm，拓展了机床加工范围， Y、Z向导轨为宽矩形导轨，且X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理，配合强制润滑，减小低速爬行，提高精度，延长机床的使用寿命。
6、润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，保证机床的高效运转；同时，冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。
7、机床操作系统通过支臂悬挂在机床的右上方，符合人体工程学原理，操作方便；操作面板均使用形象化符号设计，简单直观。

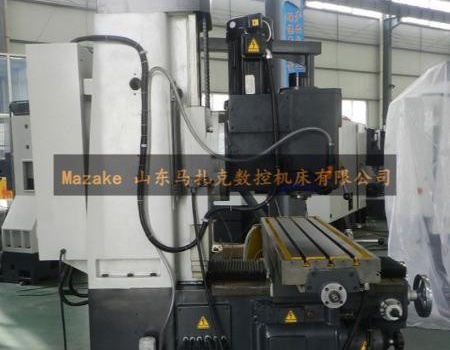

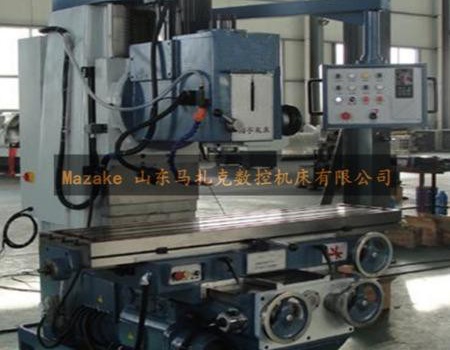

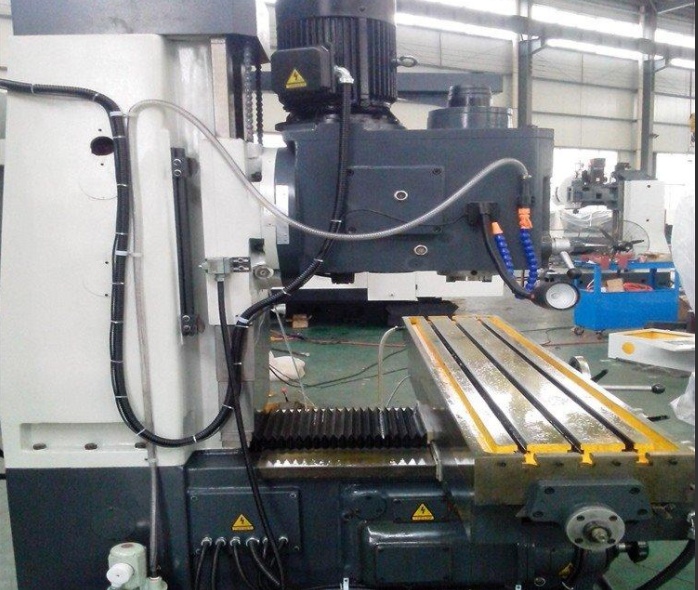

X7150A床身式立式铣床：技术参数
|
项目 |
单位 |
规格 |
备注 |
|
|
行程 |
X轴 |
mm |
1000 |
|
|
Y轴 |
mm |
480 |
|
|
|
Z轴 |
mm |
500 |
|
|
|
主轴 |
主轴端面到工作台面的距离 |
mm |
130-630 |
|
|
主轴中心到立柱导轨面距离 |
mm |
540 |
|
|
|
主轴锥孔 |
|
ISO50（7:24） |
|
|
|
主轴转速 |
r/min |
20-1600 |
无级调速 |
|
|
主轴轴向移动距离 |
mm |
100 |
|
|
|
机头回转角度 |
度 |
±30o |
|
|
|
主轴电机 |
Kw |
7.5 |
|
|
|
工作台 |
工作台面积 |
mm |
1650×400 |
|
|
最大承重 |
Kg |
1000 |
|
|
|
T型槽 |
mm |
3×18×100 |
|
|
|
工作台进给 |
X向（进给/快速） |
mm/min |
23.5-1180/2300 |
18级 （机械） |
|
Y向（进给/快速） |
mm/min |
23.5-1180/2300 |
||
|
Z向（进给/快速） |
mm/min |
11.75-590/1150 |
||
|
进给电机功率 |
Kw |
1.5 |
|
|
|
其它 |
机床重量 |
Kg |
4900 |
|
|
机床外形尺寸 |
mm |
2390×1860×2220 |
|
|
|
序 号 |
名 称 |
规 格 |
数 量 |
|
1 |
铣卡头 |
ISO50（4、5、6、8、10、12、14、16） |
1套 |
|
2 |
7:24中间套 |
ISO50/MS4 |
1 |
|
3 |
地脚螺栓 |
M16×500 |
6 |
|
4 |
双头呆口扳手 |
S12-14/S17-19/S22-24 |
各1 |
|
5 |
内六角扳手 |
5、6、8、10 |
各1 |
|
6 |
拉杆 |
|
1 |
|
7 |
调整垫铁 |
160×80 |
6 |
|
8 |
手柄杆、套 |
∮10 |
1 |
|
9 |
使用说明书 |
|
1 |
|
10 |
合格证书 |
|
1 |
