技术参数Specifications

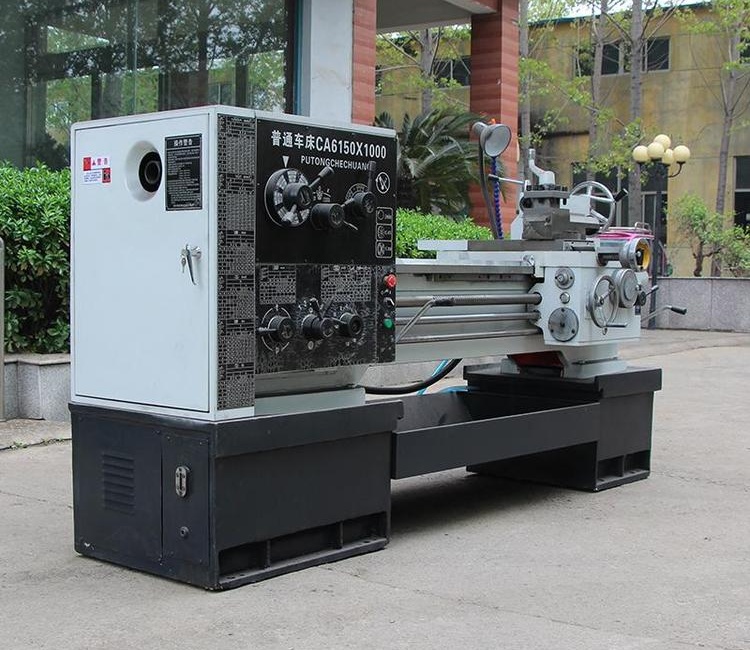

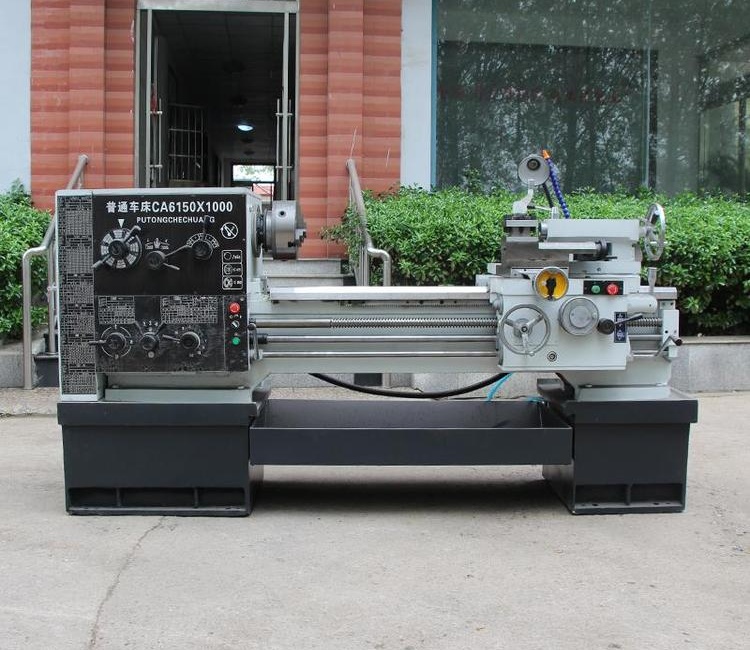

CA6150 CA6150B CA6150C

CA6250 CA6250B CA6250C

床身最大工件直径Max. Swing over bed

500mm

刀架上最大工件直径Max. Swing over carriage

300mm

最大工件长度Max. length of work piece

750mm/1000mm/1500mm/2000mm/2200mm/3000mm/4000mm

床身宽度Width of bed

400mm

刀杆截面Section of turning tool

25x25mm

主轴

Spindle

主轴转速范围Spindle speeds

10-1400rpm/16-1400rpm（24steps）

主轴内孔Hole through spindle

52mm.（80mm）. [105mm]

主轴孔锥度Spindle taper

莫式NO.6（MT6）（Φ90 1：20）[Φ113 1：20]

进给

Feed

进给数量Number of feeds

64种（kinds）（for each）

公制螺纹Range of metric threads（kinds）

（1-192mm）44种（44kinds）

英制螺纹Range of inch threads（kinds）

（2-24tpi）21种（21kinds）

模数螺纹Range of module threads（kinds）

0.25-48(模数39种)(Moduie39kinds)

径节螺纹Range of  pitch threads（kinds）

1-96DP(37种)（37kinds）

尾座

Tailstock

尾座主轴最大行程Max. tail stock spindle travel

150mm

尾座主轴直径Tail stock spindle diameter

75mm

尾座主轴孔锥度Taper of tail stock spindle center hole

莫氏NO.5(MT5)

主电机Main motor

7.5KW(10HP)

包装尺寸

Packing dimensions (L*W*Hmm)

Overall dimensions for750mm

2550x1140x1750

Overall dimensions for1000mm

2700x1140x1750

Overall dimensions for1500mm

3200x1140x1750

Overall dimensions for2000mm

3700x1140x1750

Overall dimensions for2200mm

4030x1140x1750

Overall dimensions for3000mm

4850x1140x1750

Overall dimensions for4000mm

5800x1140x1750

重量

Weight (kg)

Length

毛重  净重

G.W  N.W.

Weight for 750mm

2300  2180

Weight for 1000mm

2380  2250

Weight for 1500mm

2577  2437

Weight for 2000mm

2940  2787

Weight for 2200mm

3120  2970

Weight for 3000mm

3600  3450

Weight for 4000mm

3950  3800

序号

设备名称

型号或规格

数量

1

60°

1件

3

三爪卡盘

Φ250mm

1套

4

手推式油枪

1件

5

卡盘扳手

1件

6

常用工具包

1套

7

卡盘螺钉扳手

1件

8

地脚螺钉及调整垫铁
