现货原装朝铨CPC-B42A5数控车床筒夹夹头，被动式液压卡盘
精密筒夹夹头产品特点
CPC系列精密筒夹夹头(套筒夹头)搭配DIN6343规格弹性筒夹工作.CPC精密套筒夹头产品线完整.有B30/B42/B60/B80等型号选用.适合数控车床与各式加工专用机.CPC精密套筒夹头除了外夹功能外.亦能安装内张套件进行反张夹持.
-
精密前推式筒夹夹头，本体精度0.010mm，工件夹持精度0.025mm
-
油压回转缸驱动工作，高夹持力
-
夹头搭配标准的DIN6343弹性筒夹工作: 163E(B30), 173E(B42), 185E(B60), 193E(B80)
-
可安装于数控车床，研磨床，或各式专用机工作
-
CPC筒夹夹头(套筒夹头)可以安装内张套件进行反张夹头夹持作业
CPC筒夹夹头的内张套件(CPC-42A5/CPC-42A6)
CPC精密筒夹夹头除了可以应用于外夹作业外，亦可以透过安装一组内张套件，包含一只推力顶针与弹性内径夹，可以在非常短的时间内快速地将CPC套筒夹头转换为内张夹头。CPC夹头的弹性内径夹是根据客户的加工件所设计订制的，我们的制作速度快，可以帮助您快速地展开您的内张夹头夹持作业.
|
|

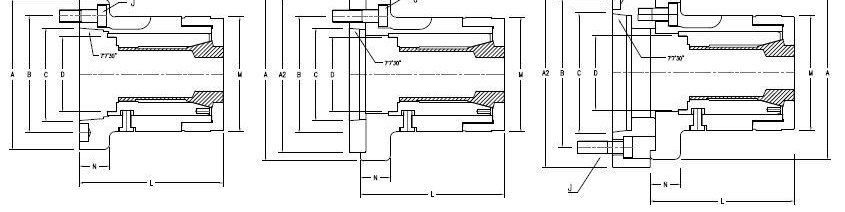

筒夹夹头尺寸及性能规格
|
型号
|
CPC-30A4
|
CPC-42A5(可安装内张套件)
|
CPC-42A6(可安装内张套件)
|
CPC-60A6
|
CPC-60A8
|
CPC-80A8
|
|
主轴鼻端
|
A2-4
|
A2-5
|
A2-6
|
A2-6
|
A2-8
|
A2-8
|
|
A
|
112mm (4.41")
|
135mm (5.31")
|
170mm (6.69")
|
170mm (6.69")
|
220mm (8.66")
|
220mm (8.66")
|
|
B
|
82.6mm(3.25")
|
104.8mm (4.13")
|
133.4mm (5.25")
|
133.4mm (5.25")
|
171.4mm (6.75")
|
171.4mm (6.75")
|
|
C
|
63.5mm (2.50")
|
82.6mm (3.25")
|
106.4mm (4.19")
|
106.36mm (4.19")
|
139.7mm (5.50")
|
139.7mm (5.50")
|
|
D
|
M50 x P1.5
|
M66 x P1.5
|
M66 x P1.5
|
M90 x P1.5
|
M90 x P1.5
|
M114 x P2.0
|
|
F
|
M40 x P1.5
|
M55 x P2.0
|
M60 x P2.0
|
M60 x P2.0
|
M85 x P2.0
|
M100 x P2.0
|
|
K
|
23mm (0.91")
|
23mm (0.91")
|
23mm (0.91")
|
31mm (1.22")
|
31mm (1.22")
|
31mm (1.22")
|
|
M
|
87mm (3.43")
|
103mm (4.06")
|
103mm (4.06")
|
132mm (5.20")
|
132mm (5.20")
|
155mm (6.10")
|
|
N
|
30mm (1.18")
|
27mm (1.06")
|
32mm (1.26")
|
27mm (1.06")
|
37mm (1.46")
|
35mm (1.38")
|
|
L
|
110mm (4.33")
|
129mm (5.08")
|
133mm (5.24")
|
155mm (6.10")
|
155mm (6.10")
|
175mm (6.89")
|
|
安装螺丝孔
|
M10 x 3
|
M10 x 4
|
M12 x 4
|
M12 x 4
|
M16 x 4
|
M16 x 6
|
|
工作弹性筒夹
|
B30 (163E)
|
B42 (173E)
|
B42 (173E)
|
B60 (185E)
|
B60 (185E)
|
B80 (193E)
|
|
滑套轴向行程
|
4.5mm (0.18")
|
6.0mm (0.24")
|
6.0mm (0.24")
|
6.0mm (0.24")
|
6.0mm (0.24")
|
6.0mm (0.24")
|
|
最大夹持径
|
30mm (1.18")
|
42mm (1.65")
|
42mm (1.65")
|
60mm (2.36")
|
60mm (2.36")
|
80mm (3.15")
|
|
最大允许拉杆推力
|
2000kgf (4400lbf)
|
2500kgf (5500lbf)
|
2500kgf (5500lbf)
|
3000kgf (6600lbf)
|
3000kgf (6600lbf)
|
3500kgf (7700lbf)
|
|
最大夹持力
|
4300kgf (9460lbf)
|
5400kgf (11880lbf)
|
5400kgf (11880lbf)
|
6500kgf (14300lbf)
|
6500kgf (14300lbf)
|
7300kgf (16060lbf)
|
|
**转速RPM
|
8000
|
6000
|
6000
|
5000
|
5000
|
4000
|
|
CPC套筒夹头的反张弹性套依照客户工件尺寸制作
|
|
