企业严格执行ISO9001质量认证标准
保修期内，免费维修，属于产品本身质量问题引发的零配件的更换，我公司免费提供快速更换！Z新价格参数联系：18963279982（微信同号）

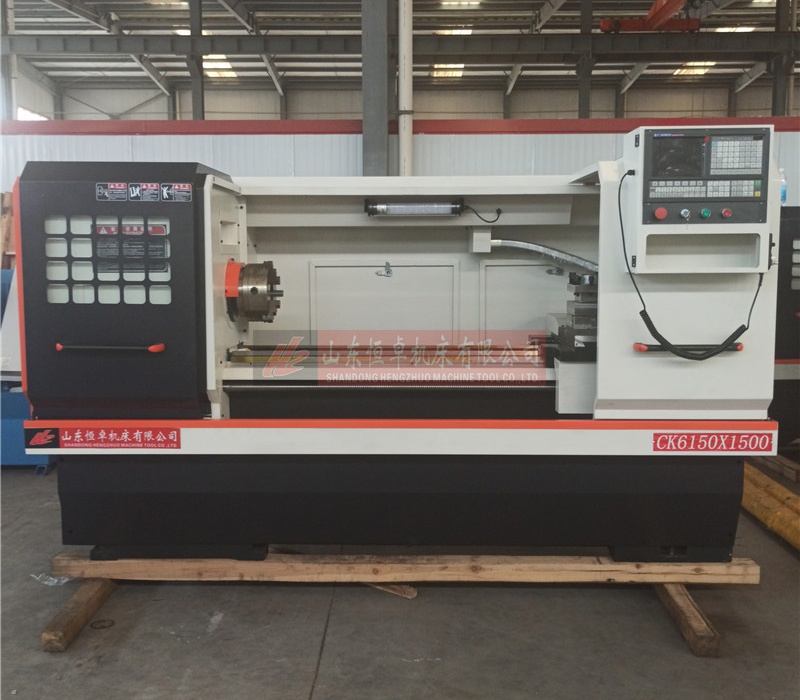

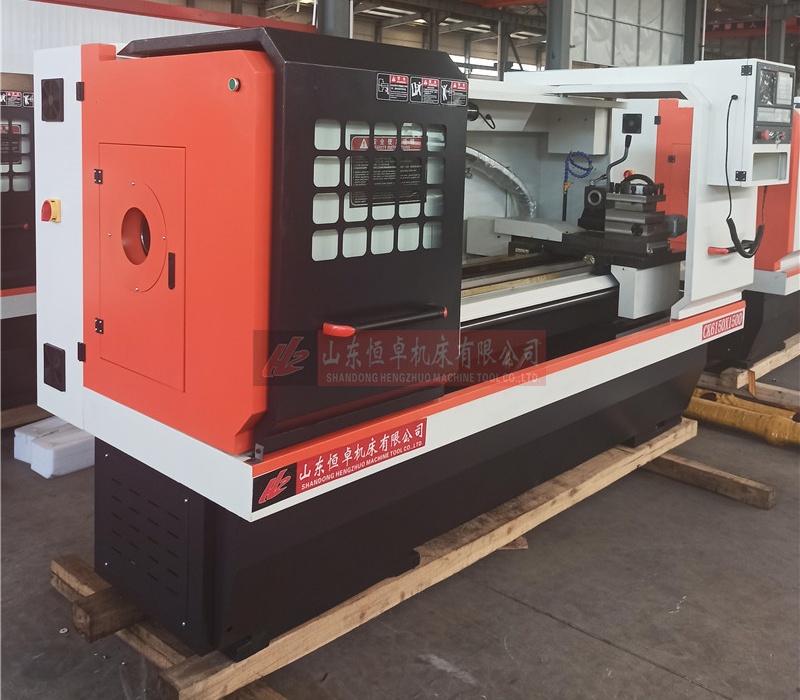

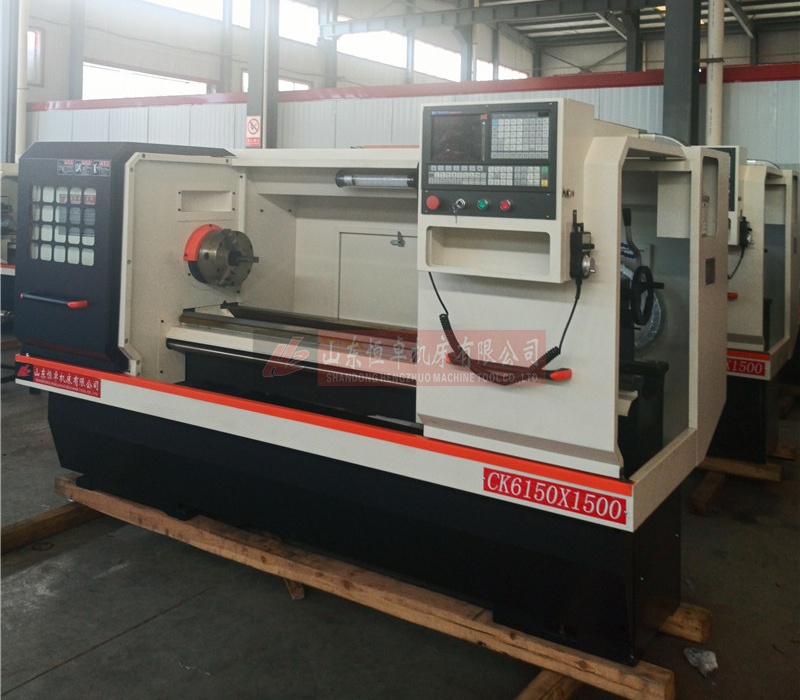

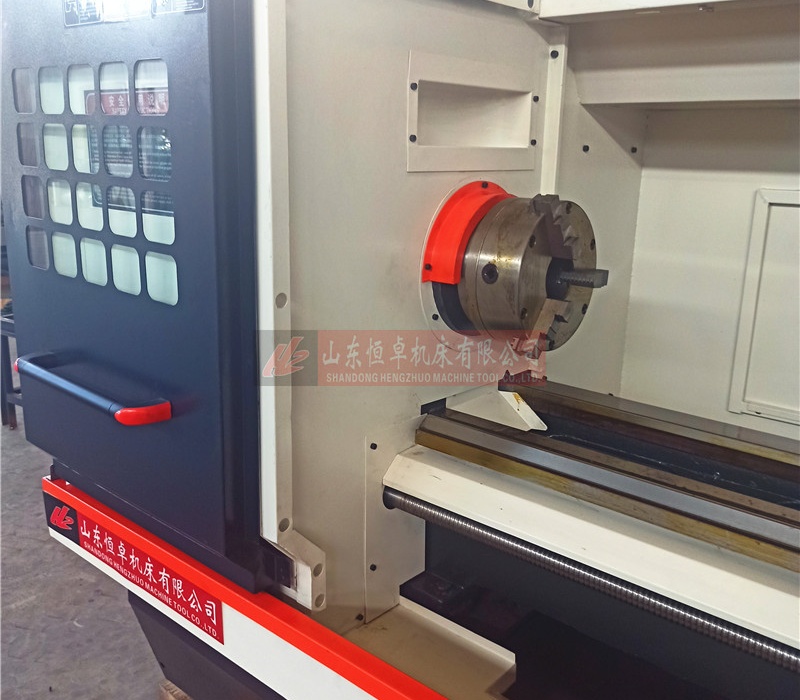

1、机床精度高，主轴采用哈尔滨轴承BEARING高精密度双滚珠轴承支承，噪音低，精度高，稳定性好。
2、可车削各种回转表面，如圆柱面、圆锥面、特形面等，并能进行切槽、车螺纹、镗、铰加工，效率高，适用性强。
3、床身导轨经超音频淬火后精磨，硬度高，刚性好。
4、滚珠丝杆采用整体内循环丝杆，配对角接触球轴承支承并预紧。导轨、丝杆等采用集中自动润滑，具有运动灵活、减少热变形、精度稳定的特点。

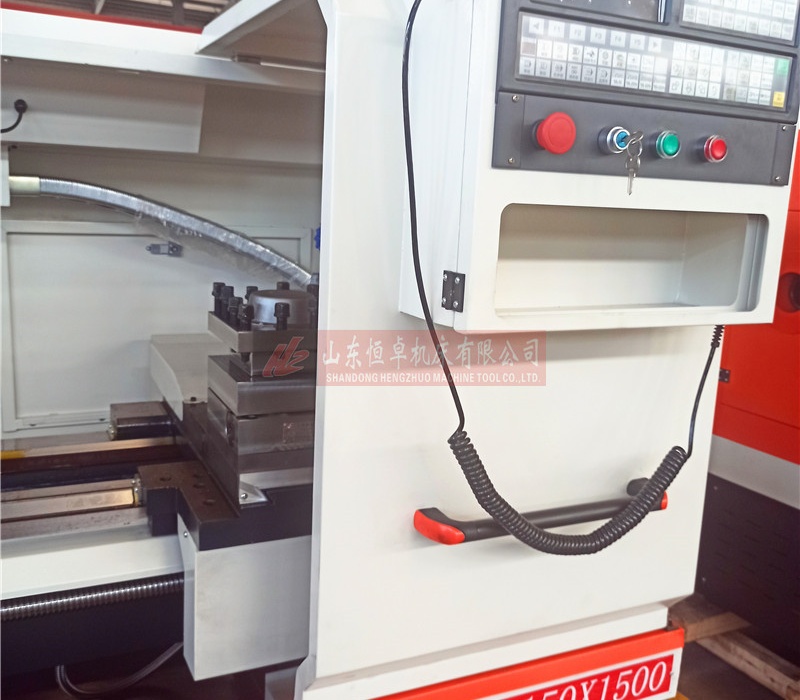

5、电动四工位刀架采用精密齿盘定位，重复定位精度高。
6、尾架具有快速凸轮夹紧装置，工作效率高。尾座套筒内有防止钻头旋转的装置，避免了因误操作引起的钻头旋转而损伤尾座套筒内孔锥度，有效的保护了尾座部件。
7、数控系统采用GSK928TE，凯恩帝KNDITB-II，仁和100T，华中世纪星18A等国内产品，可选用混合式步进电机驱动或交流伺服电机驱动，也可根据用户要求选配其它系统，如：GT-88TA，KND1000T，GSK980TD等。
8、易于操作，特别适用于复杂零件或对精度较高的大批量零件的加工.也是数控教学的S选。
|
技术参数 |
Specifications |
Units |
CK6150 |
|
床身上最大回转直径 |
Max.Swing over bed |
mm |
Ф500 |
|
拖板上最大回转直径 |
Max.Swing over cross slide |
mm |
Ф280 |
|
最大加工长度 |
Max.Processing length |
mm |
750/1000/1500 |
|
X/Z最大行程 |
X/Z axis travel |
mm |
X:300 Z:750/1000/1500 |
|
主轴传动形式 |
Spindle transmission type |
|
三档变速，档内无级变频调速 |
|
主轴转速 |
Spindle speed |
rpm |
20-130/100-600/200-1600 |
|
主轴端部形式 |
Spindle nose |
|
750/A2-8 1000/C6 |
|
主轴通孔直径 |
Spindle bore |
mm |
独立主轴52/齿轮82 |
|
主轴锥度 |
Spindle taper |
|
MT6 |
|
主轴电机功率 |
Spindle motor |
kW |
7.5/11 |
|
卡盘尺寸 |
Chuck size |
mm |
250 |
|
滚珠丝杠规格 |
Ball screw dia.and pitch |
mm |
Ф25*6/Ф40*8 |
|
X/Z进给电机扭矩 |
X/Z axis feed motor torque |
N.m |
X:5 Z:7.7 |
|
X/Z快移速度 |
X/Z axis rapid traverse |
m/min |
X:6 Z:8 |
|
X/Z重复定位精度 |
X/Z axis repeatability |
mm |
0.01/0.015 |
|
工件加工精度 |
Processing accuracy |
|
IT6-IT7 |
|
工件表面粗糙度 |
Workpiece surface roughness |
|
Ra1.6 |
|
尾座套筒直径 |
Tailstock quill dia. |
mm |
75 |
|
尾座套筒行程 |
Tailstock quill traverse |
mm |
140 |
|
尾座套筒锥度 |
Tailstock quill taper |
# |
MT5 |
|
刀架形式 |
Tool post type |
|
电动四工位Electric 4 station |
|
刀具外形尺寸 |
Cutting tool shape size |
mm |
25*25 |
|
导轨形式 |
Guide form |
|
单山+平轨 Single mountain+Flat rail |
|
总电源容量 |
Total power capacity |
kVA |
12 |
|
外形持尺寸 |
Machine dimension(L*W*H) |
mm |
2150/2500/3000*1500*1650 |
|
机床重量 |
N.W. |
kg |
1800/2000/2500 |
主要配置清单
|
标 准 配 置 |
序号 |
名称 |
数量 |
标准配置 |
|
1 |
数控系统 |
1/台 |
广州数控980TB3 |
|
|
2 |
卡盘 |
1/台 |
Ф250手动三爪卡盘 |
|
|
3 |
尾座 |
1/台 |
手动尾座 |
|
|
4 |
X向滚珠丝杠 |
1/台 |
国产（北方岐山） |
|
|
5 |
Z向滚珠丝杠 |
1/台 |
国产（北方岐山） |
|
|
6 |
电动刀架 |
1/台 |
国产外购 |
|
|
7 |
X、Z向丝杠轴承 |
各1套/台 |
国产 |
|
|
8 |
X、Z向联轴器 |
各1套/台 |
国产外购 |
|
|
9 |
主轴轴承 |
1套/台 |
国产P5级 |
|
|
10 |
机身铸造 |
1/台 |
采用树脂砂铸造 |
|
|
11 |
主轴总成 |
1套/台 |
装配式主轴 |
|
|
12 |
油漆 |
1套/台 |
颜色可根据客户要求进行配置，未要求的按我司标准颜色配置 |
|
|
13 |
润滑 |
1套/台 |
国产沪润电动润滑油泵，润滑油路安装完毕 |
|
|
14 |
附件 |
|
|
产品选配配置
|
序号 |
配置名称 |
|
1 |
数控系统广数GSK、凯恩帝KND、三菱Mitsubishi、西门子Siemens、发那科FANUC系统 |
|
2 |
液压卡盘 |
|
3 |
液压尾座 |
|
4 |
八工位电动刀架 |
|
5 |
自动门 |
