参数介绍：

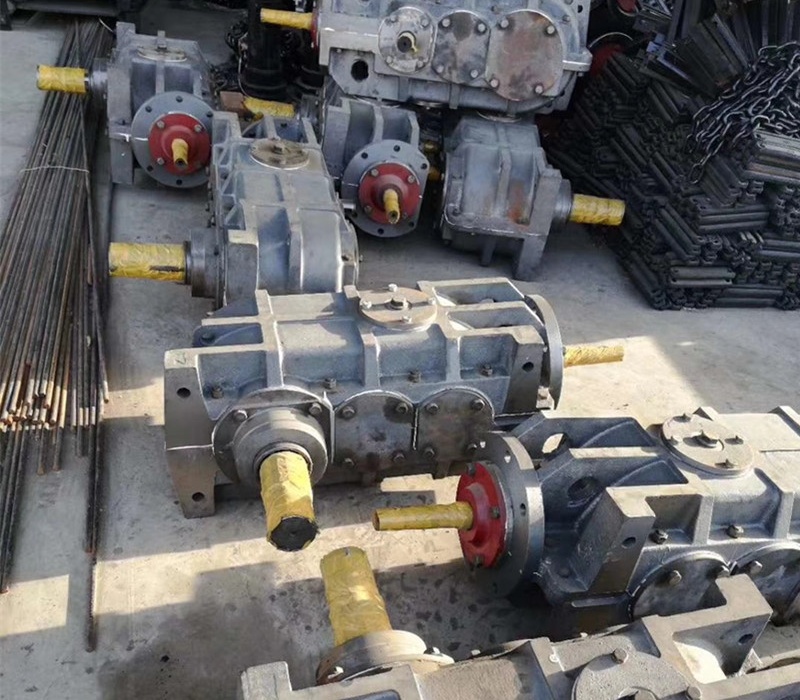

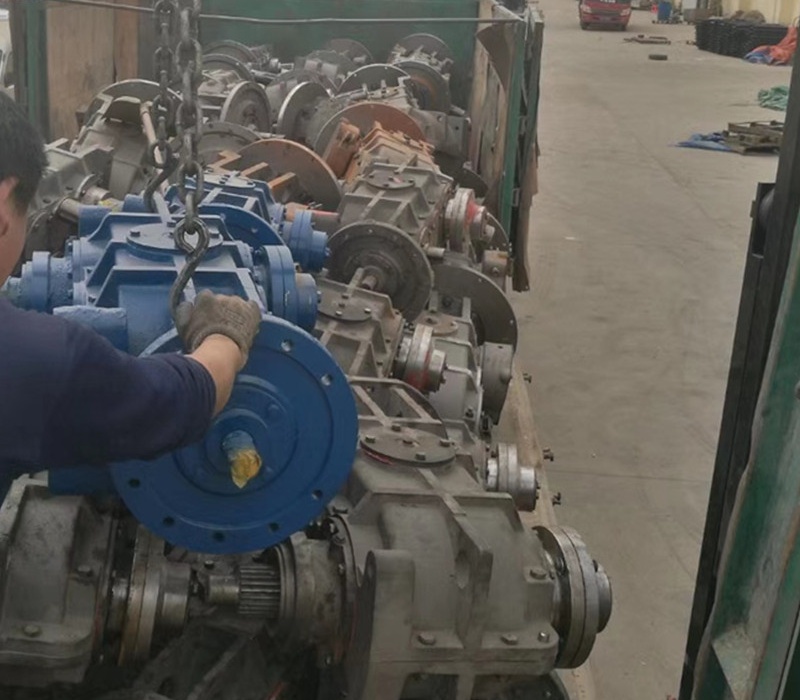

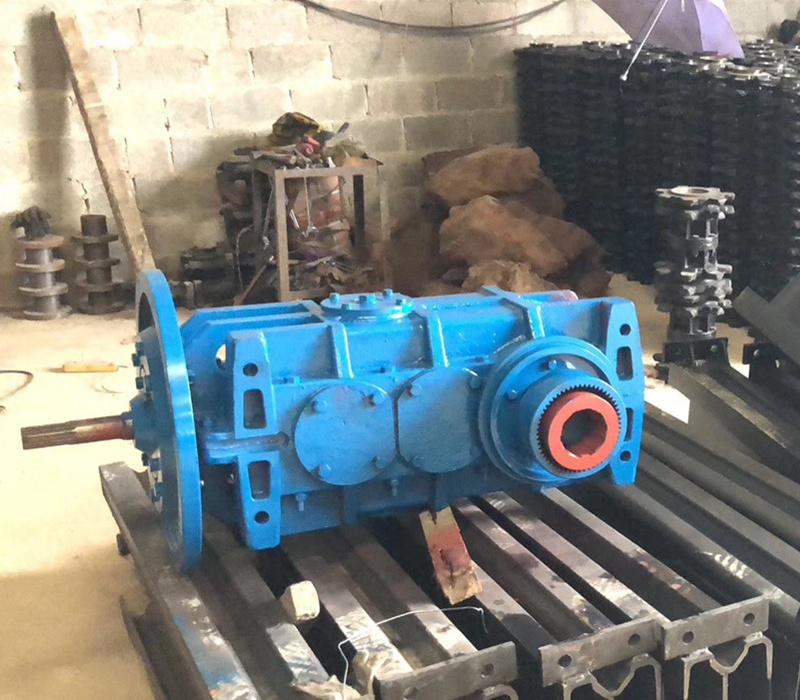

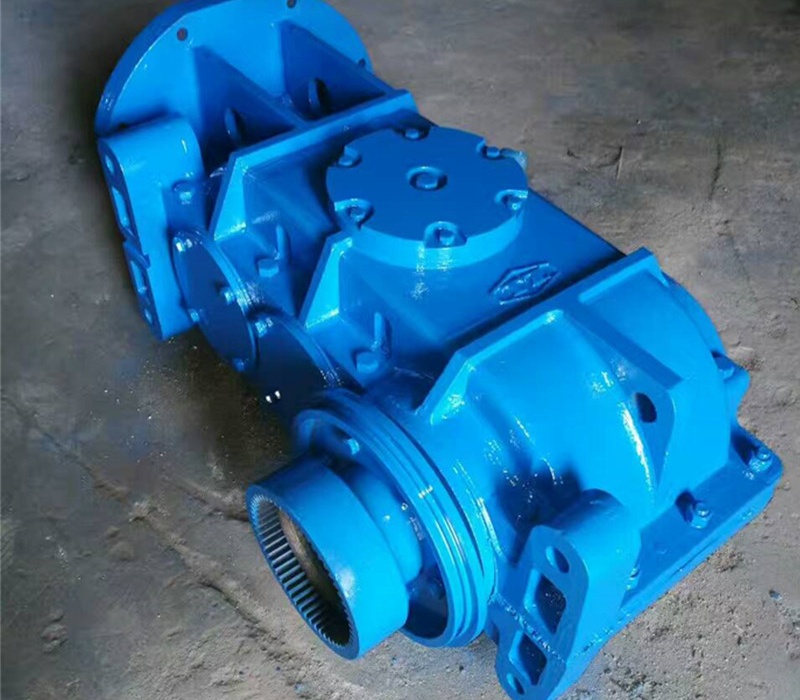

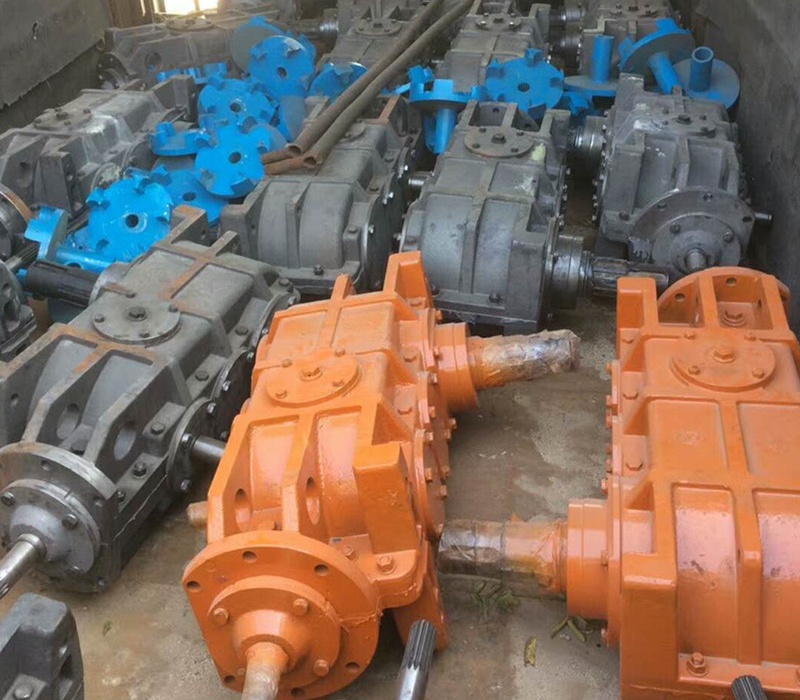

JS40卧式减速器SGW-40T矿用减速器JS(SGW)型系列矿用垂直硬齿面减速机

 类别：SGB620/40t减速机

 安装机构型式：卧式

 型号：40T型JS(SGW)型系列矿用垂直硬齿面减速机

JS40减速机具有承载能力大、传动效率高、噪音低、体积小、重量轻的特点。适用于输入轴与输出轴呈垂直方向布置的传动装置，如刮板输送机、带式输送机及大多运输机械，也可用于冶金、矿山、化工、水泥、建筑、轻工、能源等大多通用机械的传动机构中。

40T型矿用刮板输送机(JS40型)减速机技术参数

减速级别 一级  二级   三级

      主   从   主   从   主   从

齿数  11   29   17   54   15   44

模数   m3=7.75    mn=5    m=7

螺旋面   36o0  ‘‘21”      12o46‘‘

旋向    左   右   右   左

传动比  i1=2．6364  i2=3．1765  i3=2．9333

总传动比   i总=22．24

JS40减速机性能特点：

1. 中心距、公称传动比等主要参数均已优化设计，主要零部件互换性好。

2. 齿轮均采用优良合金钢经渗碳、淬火而成，齿面硬度达HRC54-62。

3. 体积小、重量轻、精度高、承载能力大、效率高、稳定性高、传动平稳、噪声低。

    减速机由一对圆弧伞齿轮、一对斜齿轮、一对直齿轮组成三级减速，总减速比为l:24.564。一、二、三轴的轴承为单列园锥滚子轴承，第四轴为双列向心球面滚子轴承。一轴上的锁紧螺母是用以固定轴承并包拯轴承轴向游隙量为0.05～0.1毫米，二、三、四轴承轴向游隙量是用调整垫包拯，其中二、三轴轴承轴向游隙量为0.08～0.15毫米，四轴轴承轴向游隙量为0.06～0.15毫米。在组装时，园弧伞齿轮的轴向位置要进行适当调整，以包拯啮合侧隙和接触斑点，轴园弧伞齿轮的轴向位移通过调整螺母调整，大圆弧伞齿轮通过调整垫调整轴向位置。以达到较好的啮合精度，调整好的一对园弧伞齿轮啮合侧隙不小于0.17毫米，接触斑点沿齿长和齿高方向不小于50％。

    在组装减速器时，调整接触区和齿侧间隙是一项比较细致的工作，调整时应该按规定调整，认真负责，一丝不苟，才能使齿轮正确啮合，以增加齿轮的使用时间
