技术数据
2列执行

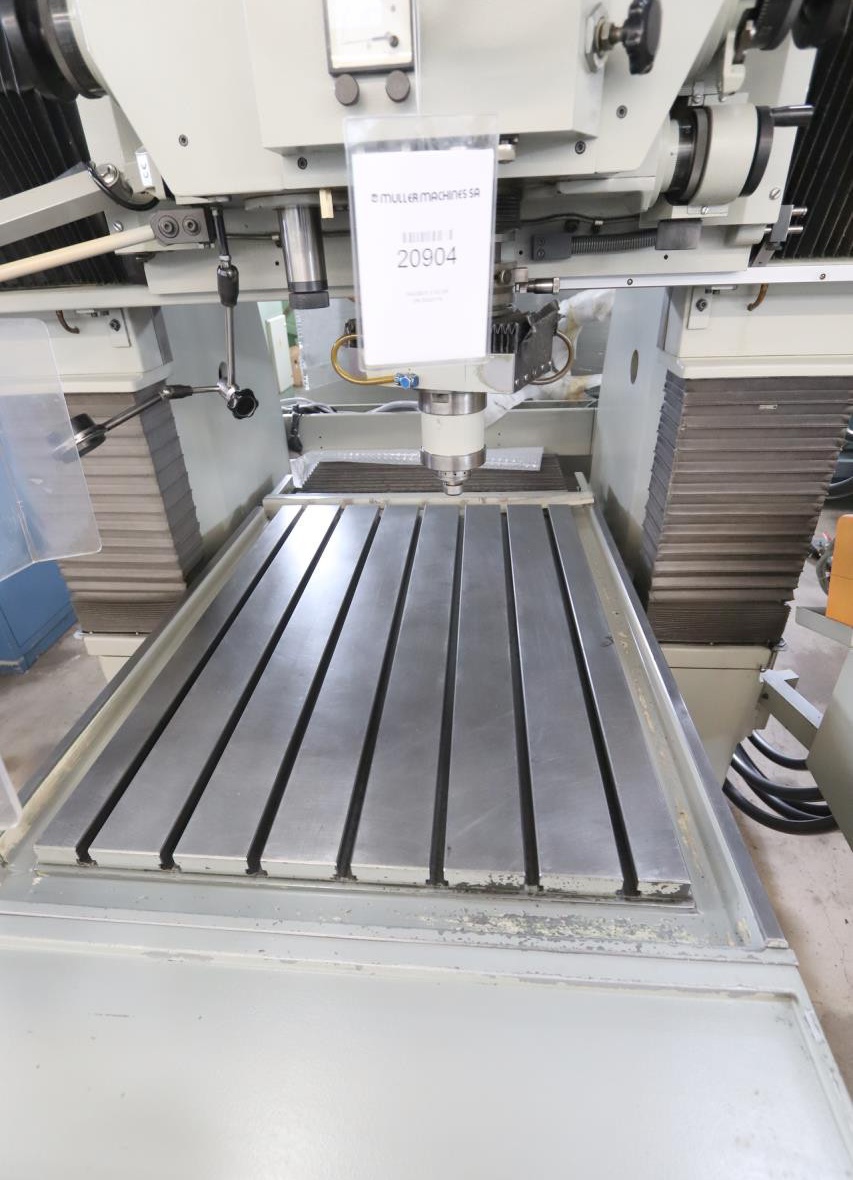

表格：
桌子长度1020 mm
台面宽度860 mm
T型槽宽度14 mm
样条数7
T形槽距离100 mm
工作台负载800 kg
纵向行程（X轴）900 mm
横向行程（y轴）600 mm
垂直行程（W轴）635 mm
精度0.004 mm
进给：
X轴5-2500 mm/min
Y轴5-2500 mm/min
W轴800 mm/min
从研磨电机到工作台750 mm的通道
磨削直径230 mm
带360 mm显示板
柱间通道950 mm
锥度磨削的角度：
16°
研磨深度达44 mm

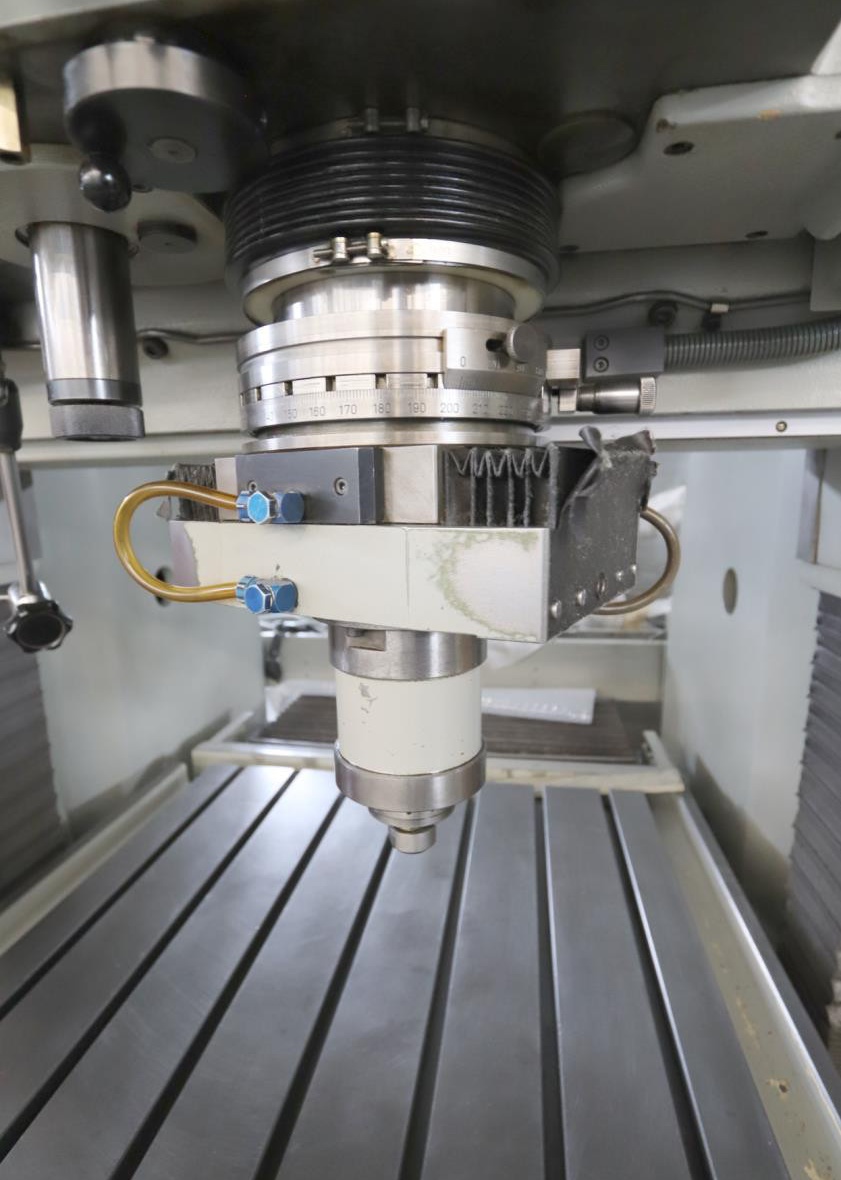

研磨主轴垂直行程：
180 mm
行驶速度：
无极
从0.015 m/min
高达7.5 m/min
行程长度Z，可无限调节125mm
径向细进给U轴，6 mm
行星运动速度：c轴
无极
从5转/分开始
高达250转/分
可能的研磨主轴速度：
步骤2
无极
从4500转/分起
高达80000 rpm
空气涡轮160000 rpm
电压50 Hz 3x 380伏
机器重量约8000公斤
机器外形尺寸：
长度3000 mm
宽度2570 mm
高度2870-3505 mm

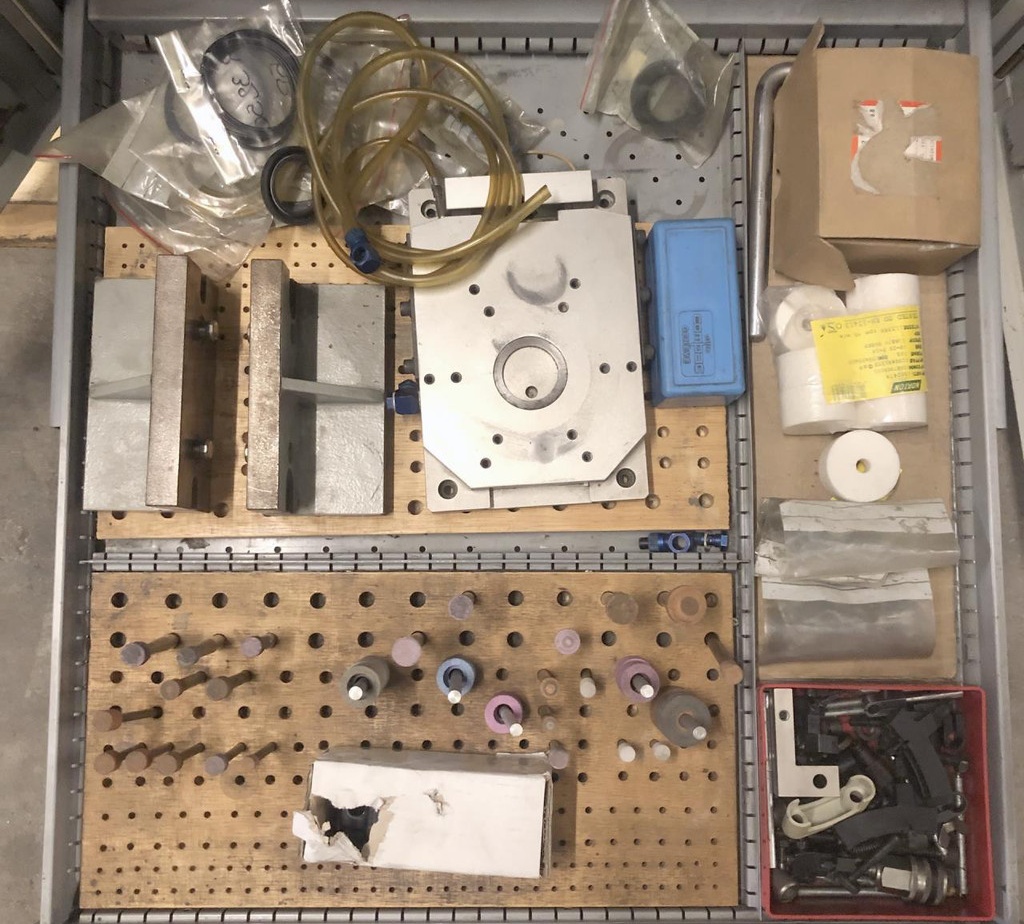

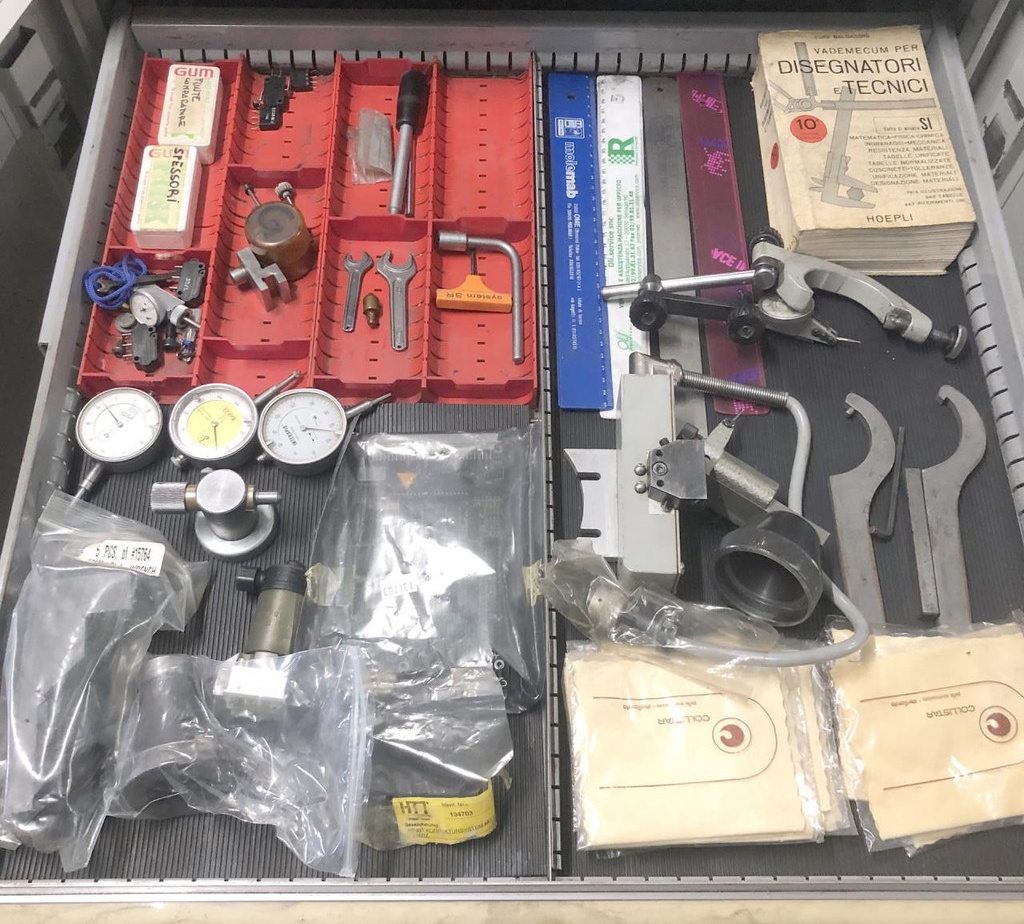

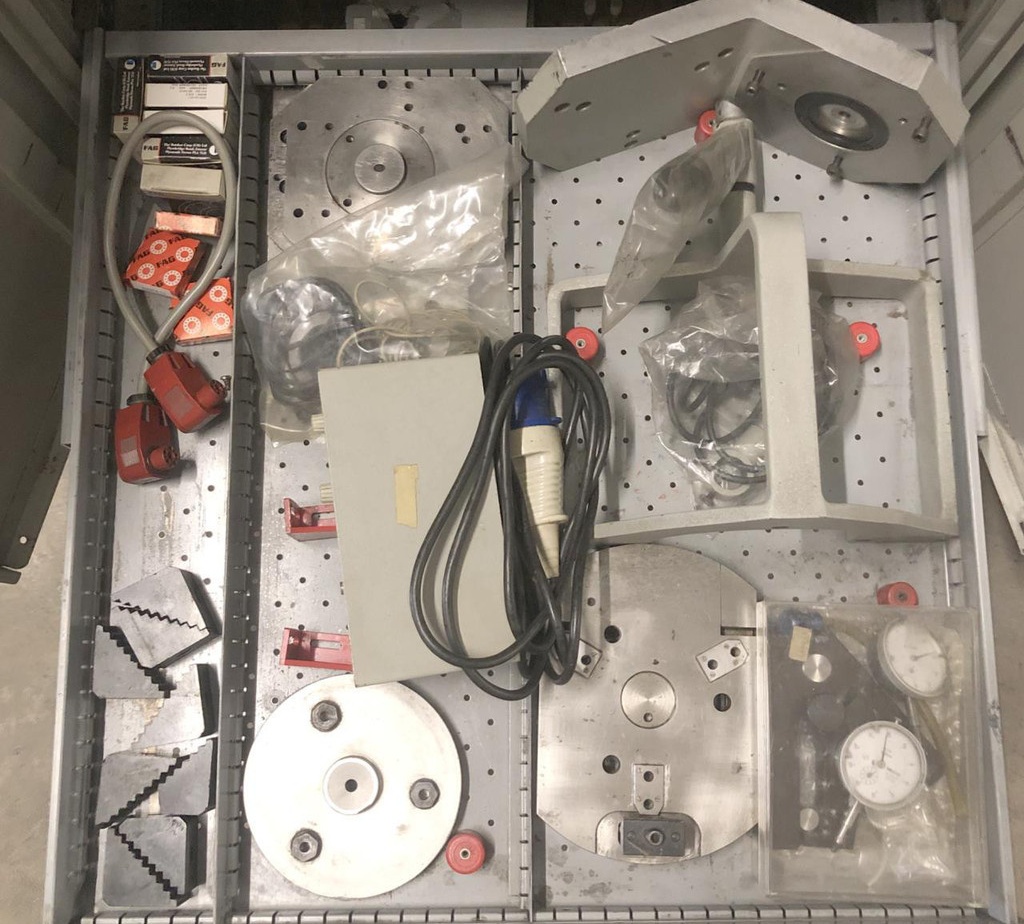

各种配件：
工具柜
槽形磨床
砂轮架60-80 mm
砂轮架20-30 mm
砂轮架30-50 mm
砂轮架50-60 mm

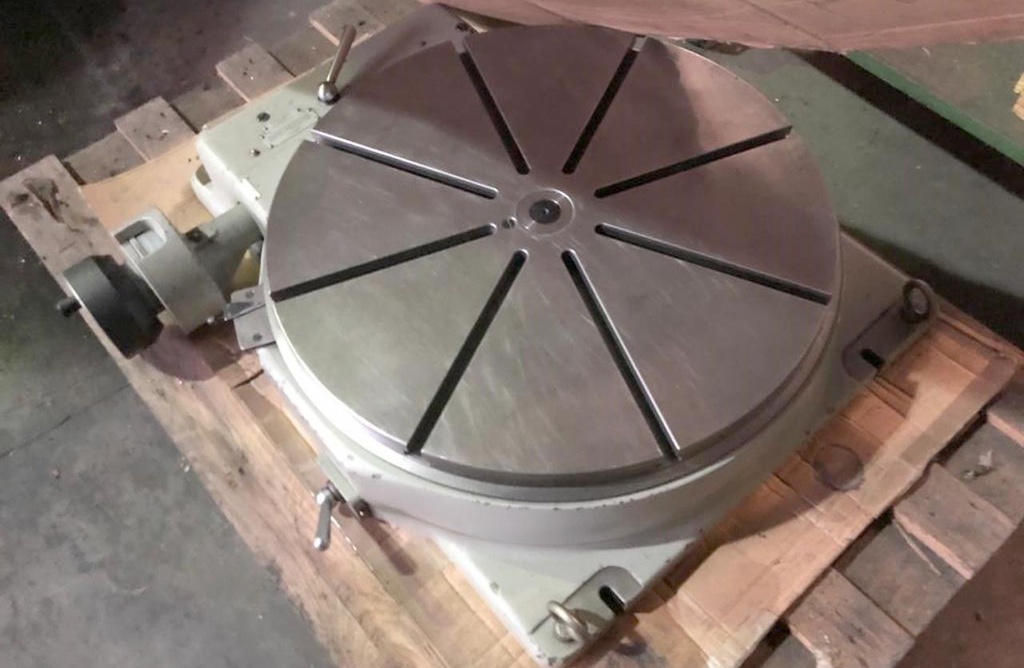

转盘

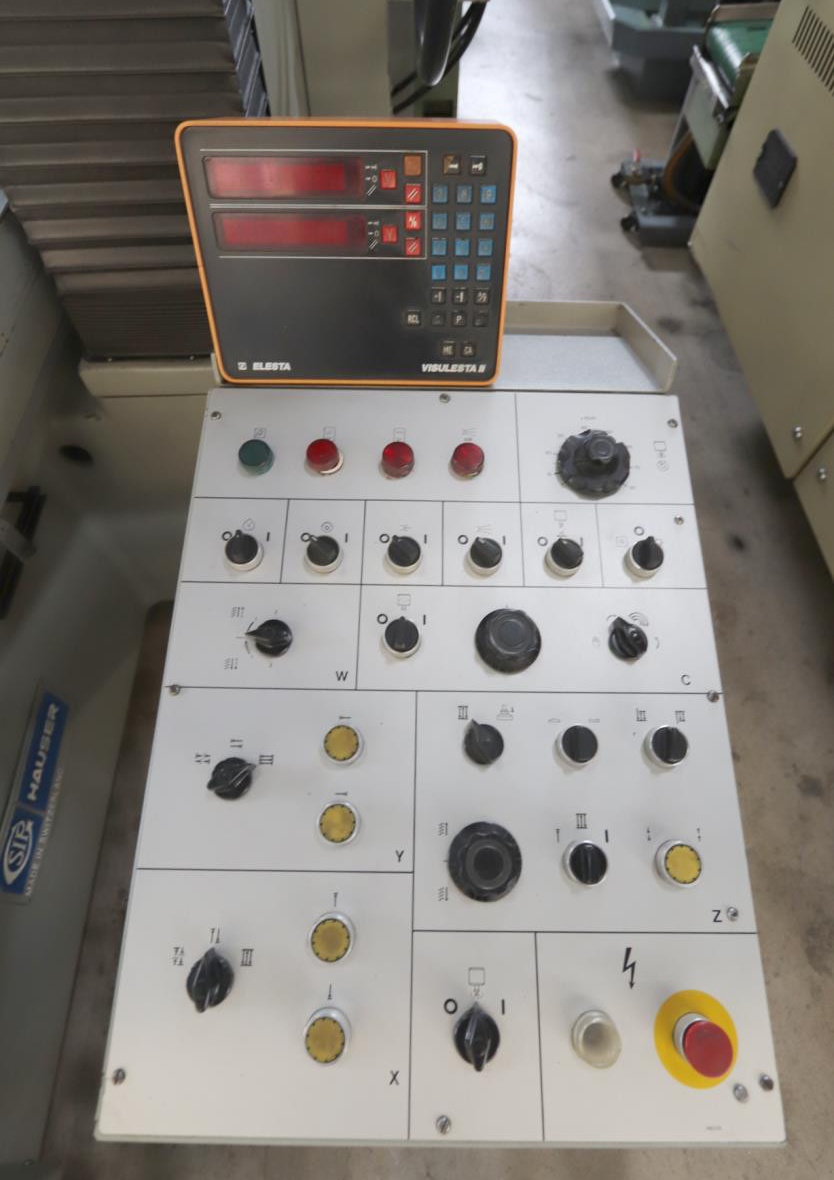

数显轴数：2
制造商ELESTA
定心显微镜
磁脚矫正器
磨刀杆组
磨杆组
研磨涡轮机：
步骤2
转速45000 rpm
转速80000 rpm
灯

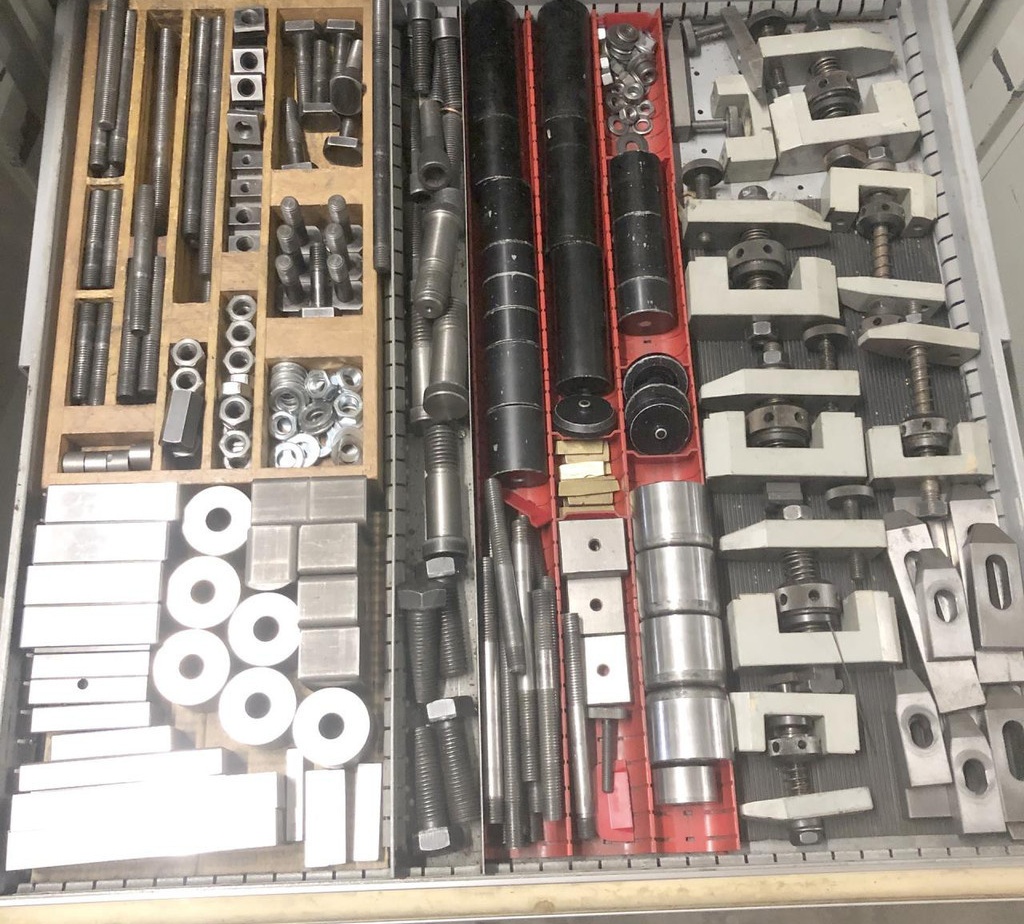

一套夹紧工具
磨削接触指示器
悬臂板45°
带千分表的定心装置
Plexi防溅板
砂轮组
角板

定位板
