4 主要技术参数
4.1制动闸
KZP系列盘式可控制动装置所用的制动闸主要性能参数如表1所示。
表1 常用制动闸技术参数
|
型号 参数 |
PS-25 |
TP1-40 |
TP1-63 |
TP1-80 |
TP1-100 |
|
额定正压力，KN |
25 |
40 |
63 |
80 |
100 |
|
油压，Mpa |
5.9 |
6 |
6 |
14 |
14 |
|
工作油压，Mpa |
5.5 |
5.6 |
5.6 |
13.6 |
13.6 |
|
活塞有效面积，cm2 |
66.92 |
94 |
138 |
84.2 |
94.2 |
|
闸瓦比压，N/cm2 |
71 |
53 |
84 |
95 |
116 |

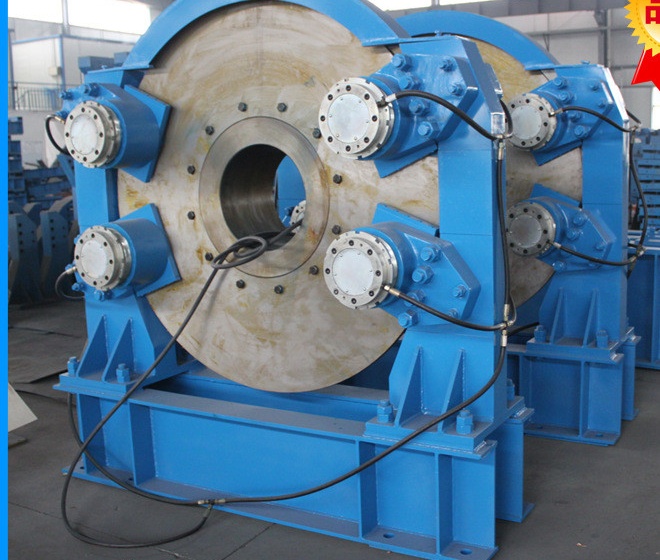

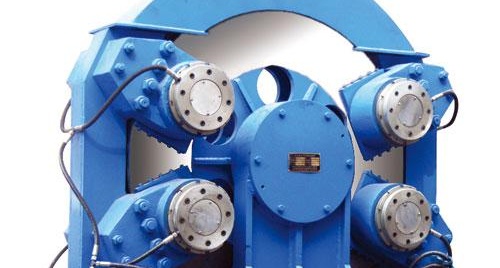

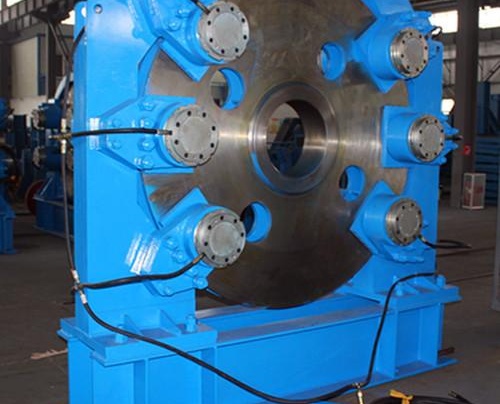

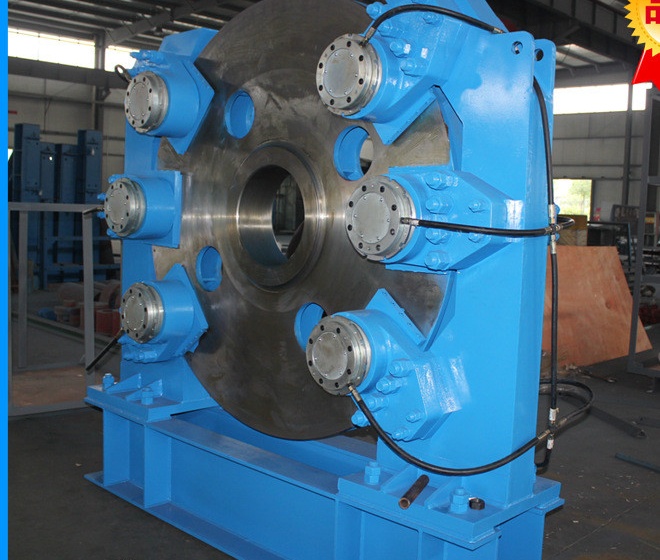

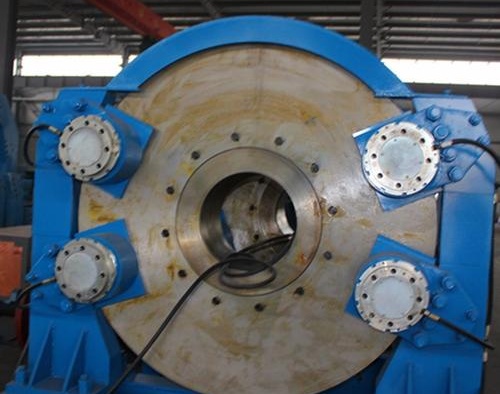

4.2制动装置
KZP系列盘式可控制动装置的参数如表2所示。
表2 KZP系列盘式可控制动装置制动参数
|
制动盘直径（mm） 制动器型号 |
850 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
|
|
PS-25 |
额定制动力矩（kN×m） |
10 |
13.5 |
17 |
— |
— |
— |
— |
|
制动半径（mm） |
290 |
390 |
490 |
— |
— |
— |
— |
|
|
TP1-40 |
额定制动力矩（kN×m） |
— |
19.6 |
25 |
31/62 |
36/72 |
42/84 |
48/96 |
|
制动半径（mm） |
— |
350 |
450 |
550 |
660 |
760 |
860 |
|
|
TP1-63 |
额定制动力矩（kN×m） |
— |
31 |
40 |
48/96 |
57/114 |
67/134 |
75/151 |
|
制动半径（mm） |
— |
350 |
450 |
550 |
660 |
760 |
860 |
|
|
TP1-80 |
额定制动力矩（kN×m） |
— |
36 |
47 |
59/118 |
71/142 |
84/168 |
95/190 |
|
制动半径（mm） |
— |
330 |
430 |
540 |
650 |
750 |
850 |
|
|
TP1-100 |
额定制动力矩（kN×m） |
— |
— |
59 |
74/148 |
89/178 |
105/210 |
119/238 |
|
制动半径（mm） |
— |
— |
430 |
540 |
650 |
750 |
850 |
|
|
转速r/min |
180 |
145 |
120 |
100 |
95 |
90 |
85 |
|
注：（1）闸瓦与制动盘间的摩擦系数：0.35；
（2）闸瓦间隙：1～1.5mm；
（3）制动器数量：2副/4副；
（4）应用于地面设备制动时，允许转速可以提高。
图2为KZP盘式可控制动装置的结构示意图。其他布置形式，可以根据用户要求进行设计。表3为盘式可控制动装置外形及联接尺寸参数。
表3 KZP系列盘式可控制动装置联接尺寸表
|
参数 型号 |
D |
H |
H1 |
d |
b |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
n-f |
|
KZP-f850 |
850 |
575 |
1030 |
120 |
32 |
220 |
470 |
1280 |
710 |
810 |
570 |
10-32 |
|
KZP-f1000 |
1000 |
575 |
1125 |
120 |
32 |
220 |
470 |
1410 |
710 |
810 |
570 |
10-32 |
|
KZP-f1200 |
1200 |
680 |
1420 |
160 |
40 |
300 |
580 |
1704 |
710 |
810 |
650 |
10-32 |
|
KZP-f1400 |
1400 |
820 |
1710 |
240 |
56 |
350 |
695 |
1795 |
730 |
850 |
687 |
10-40 |
|
KZP-f1600 |
1600 |
920 |
1770 |
240 |
56 |
350 |
695 |
2075 |
730 |
850 |
687 |
10-40 |
|
KZP-f1800 |
1800 |
1020 |
2080 |
280 |
63 |
380 |
800 |
2280 |
750 |
880 |
700 |
10-48 |
|
KZP-f2000 |
2000 |
1120 |
2260 |
300 |
70 |
380 |
910 |
2480 |
750 |
880 |
700 |
10-48 |
图2 KZP系列盘式可控制动装置外形及联接尺寸图
4.3 液压系统基本参数（标准配置）
-
安全阀油压为控制油压的1.10倍； 2）最大控制油压见表1;
-
流量：6L/min； 4）液压油：46号液压油；
5）油箱容积：约0.7m3 ； 6）控制回路：单/双；
7）电动机：YB2-100L1-4，2.2kW，380/660V； 8）蓄能器充氮压力：2～3Mpa；
9）外形最大尺寸：长×宽×高尺寸为：1400×1000×1130mm
注：油箱尺寸以及油泵电机电压等级可以根据现场需要。
