DSP双段next系列

本系列机不仅节能性更上一层楼，而且 彻底追求操作之便利性，是日立兼顾环保与生产效率的 无油式 螺杆压缩机。在「更节能、更省电」的理念下，日立推出了无油式螺杆压缩机DSP系列。本系列包括了以恒压控制;可调速控制节能机为代表的各类机型，品种丰富齐全，能适应日新月异的生产现场之需求，帮助用户实现高效节能之目标。本系列机可不必进行冷凝水处理，有利环境保护，而且利用大型液晶显示屏，可简单进行节能运行、定时运行等各项操作，为用户提高压缩机管理?保养效率。日立以**的环保技术，在降低成本与提高生产效率上，助企业一臂之力。

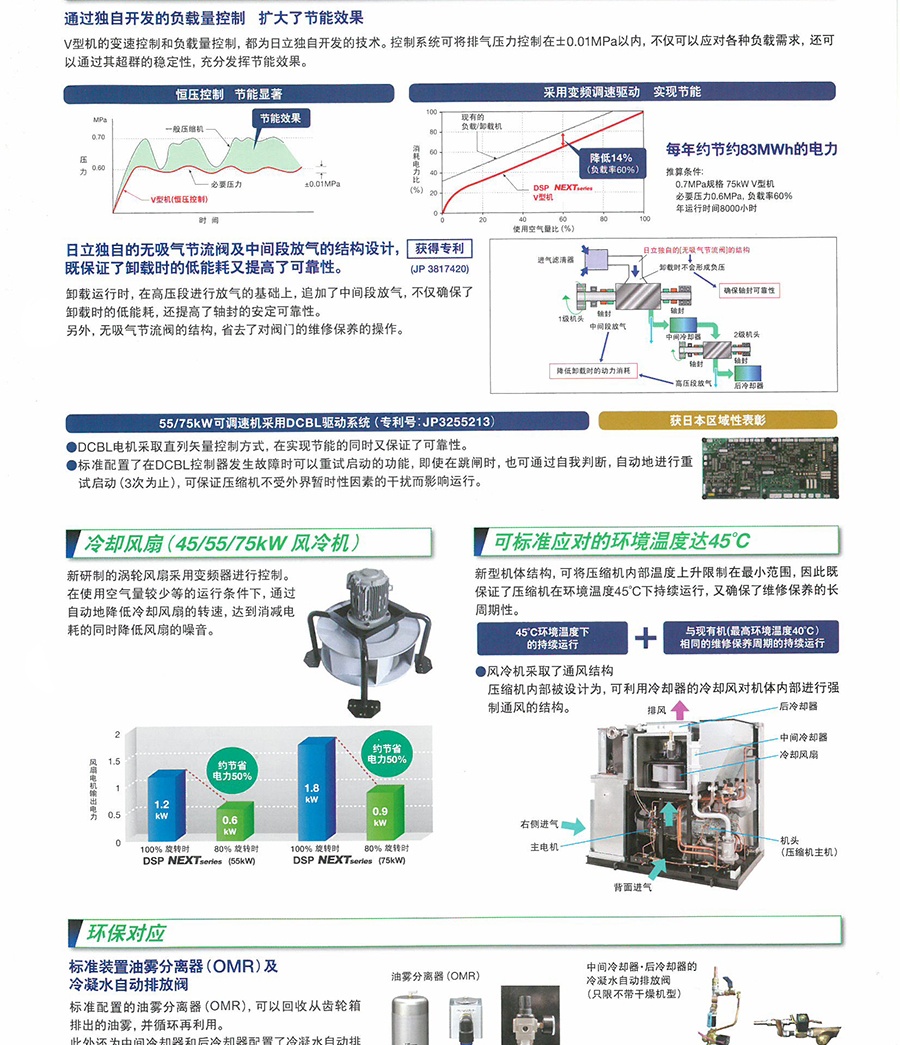

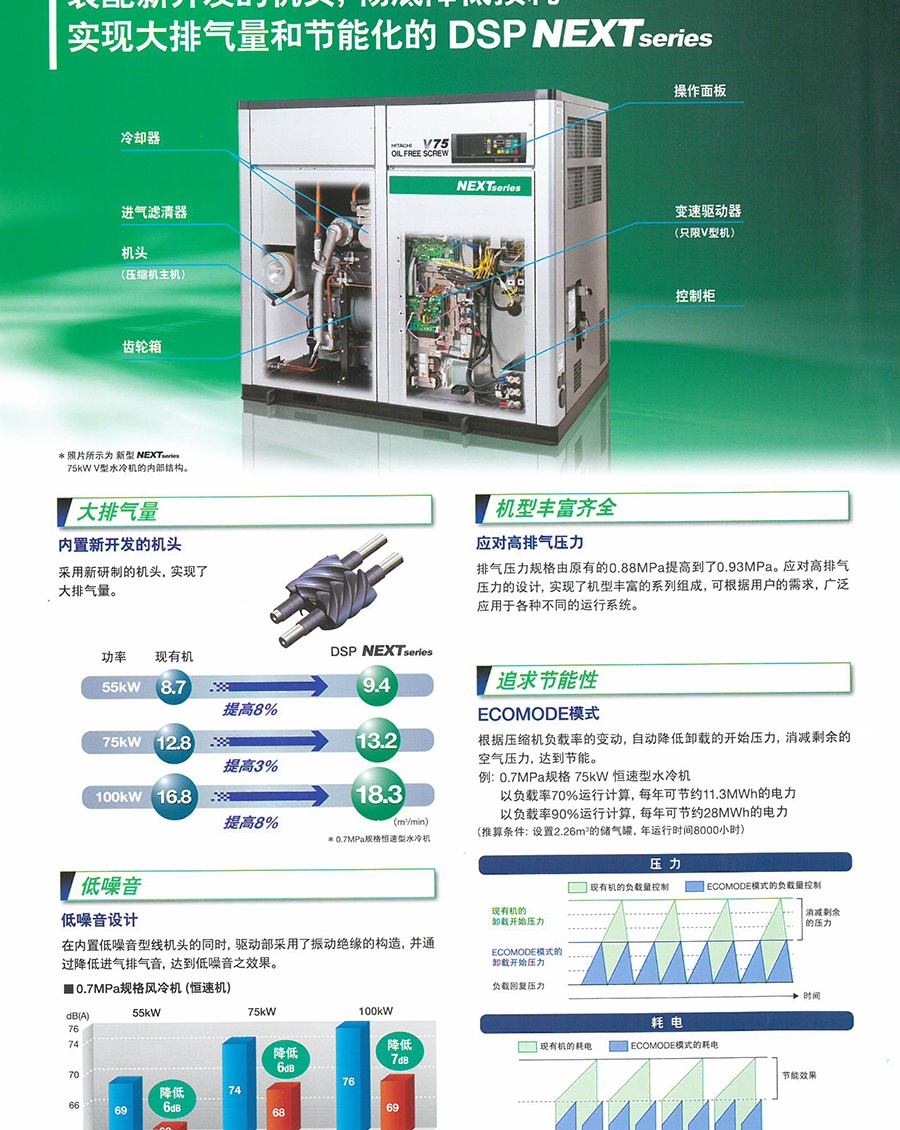

**的无油压缩空气

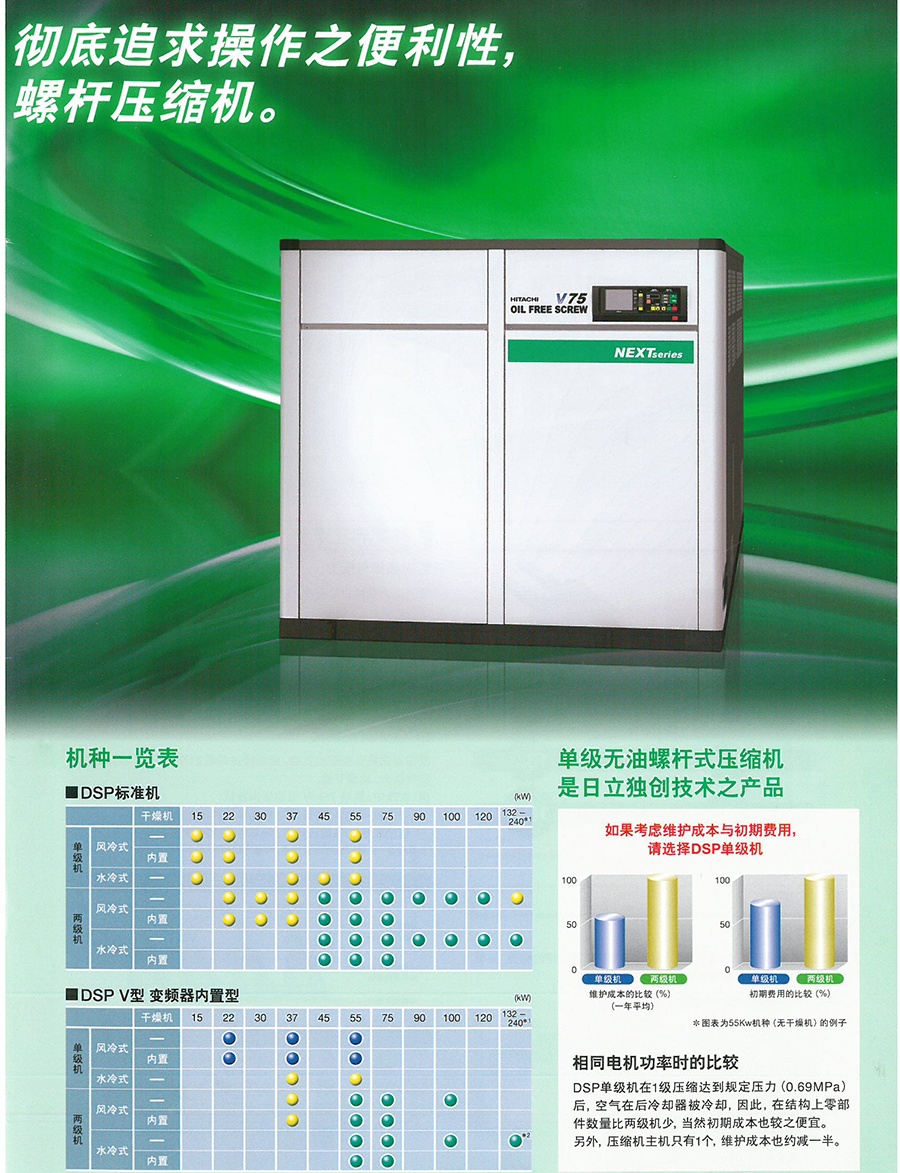

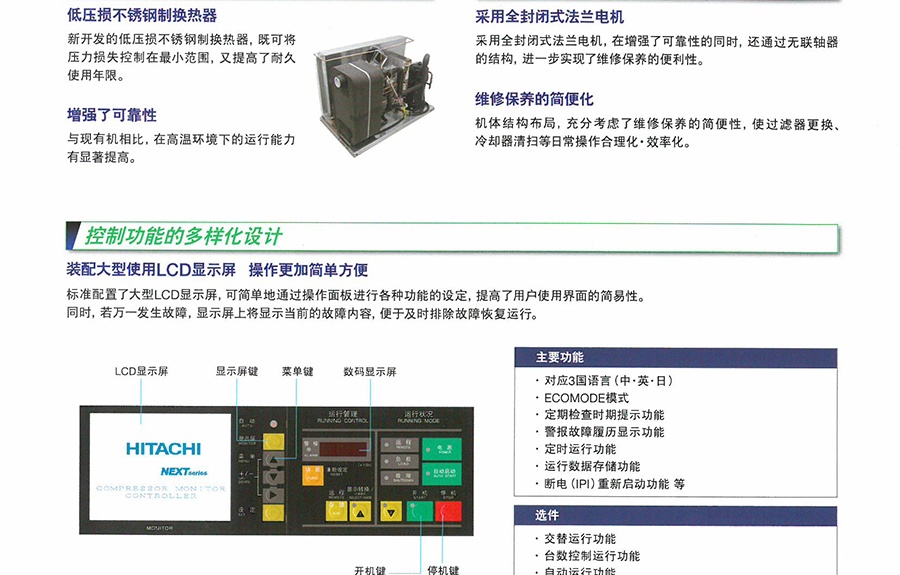

彻底追求操作之便利性

规格参数表

可调速系列

项目 单位		机型	DSP-37VAT[R]N		DSP-55VAT[R]N		DSP-75VAT[R]N		DSP-100VA5MN		DSP-55VWT[R]N		DSP-75VWT[R]N		DSP-100VW5MN
									DSP-100VA6MN						DSP-100VW6MN
冷却方式		-	风冷								水冷
排气压力		Mpa	0.7	0.88	0.7	0.93	0.7	0.93	0.7	0.93	0.7	0.93	0.7	0.93	0.7	0.93
排气量		?/min	5.5	4.6	9.3	7.7	12.6	10.9	18	15.4	9.5	8	12.9	11.4	18.3	15.6
使用PQ扩展模式时排气量（0.6MPa）		?/min	6.0	5.6	9.6	9.3	13.0		12.6	-	9.8	9.5	13.4	13	-
电机输出功率		kW	37		55		75		100		55		75		100
电机形式		-	DCBL电机						2极 全闭型外扇电机		DCBL电机				2极 全闭型外扇电机
进气压力/温度		-	大气压力/0-45℃[5-45℃]								大气压力/0-45℃[5-45℃]
排气温度		℃	大气温度+15以下								冷却水温度+13以下
排气管径		B	Rc1 1/2		2（法兰）						2（法兰）
冷却水水量		L/min	-								90		120		150
冷却水水温		℃									35以下
冷却水水管管径		B									1·1/4				1·1/2
起动方式		-	软启动						变频器		软启动				变频器
驱动方式		-	电机直联+齿轮增速								电机直联+齿轮增速
润滑油油量		L	15(未填充）		25(未填充）				16(未填充）		15(未填充）				16(未填充）
排风扇输出功率		kW	1.5				2.2		1.5×2		0.05×2				0.2×2
[干燥机]	出口空气露点	℃	「10（压力下）]						-		「10（压力下）]				-
	冷冻机公称功率	kW	[1.1]		[2.2]		[3.0]				[2.2]		[3.0]
	使用制冷剂	-	[R407C]								11		[R407C]
重量		kg	950[1,010]		1340[1490]		1560[1730]		2350		1320[1470]		1410[1580]		2200
尺寸（长×宽×高）		kg	1,530×1,150×1,650		2000×1300×1800		2250×1300×1800		2150×1520×1975		2000×1300×1800				2150×1520×1825
噪音值（正面距离1.5m处）		dB(A)	66	67	63	65	67	68	69	71	63		65	66	67	69

恒速系列（22/30/37/45/55/75kW)

项目 单位		机型	DSP-22AT[R]5N		DSP-30AT[R]5N		DSP-37AT[R]5N		DSP-45AT[R]5N		DSP-55AT[R]5N		DSP-75AT[R]5N		DSP-45WT[R]5N		DSP-55WT[R]5N		DSP-75WT[R]5N
			DSP-22AT[R]6N		DSP-30AT[R]6N		DSP-37AT[R]6N		DSP-45AT[R]6N		DSP-55AT[R]6N		DSP-75AT[R]6N		DSP-45WT[R]6N		DSP-55WT[R]6N		DSP-75WT[R]6N
冷却方式		-	风冷												水冷
排气压力		Mpa	0.7	0.88	0.7	0.88	0.7	0.88	0.70	0.93	0.70	0.93	0.70	0.93	0.70	0.93	0.70	0.93	0.70	0.93
排气量(50/60Hz)		?/min	3.7	3.2	4.7	4	5.6	4.7	7.4/7.8	6.2/6.5	9.2	7.2/7.7	13.0	10.5/11.1	7.5/7.9	6.4/6.7	9.4	7.4/7.9	13.2	10.7/11.3
电机输出功率		kW	22		30		37		45		55		75		45		55		75
电机形式		-	4极 全闭型外扇电机						2极 全闭型外扇电机						2极 全闭型外扇电机
进气压力/温度		-	大气压力/0-45℃[5-45℃]												大气压力/0-45℃[5-45℃]
排气温度		℃	大气温度+15以下												冷却水温度+13以下
排气管径		B	Rc1 1/2						2（法兰）						2（法兰）
冷却水水量		L/min	-												90				120
冷却水水温		℃													35以下
冷却水水管管径		B													1·1/4
起动方式		-	星-三角起动（三相接入）												星-三角起动（三相接入）
驱动方式		-	皮带（带张力自动调整装置）+齿轮增速						电机直联+齿轮增速						电机直联+齿轮增速
润滑油油量		L	15（未填充）						25（未填充）						15（未填充）
排风扇输出功率		kW	1.5						1.5			2.5			0.05×2
[干燥机]	出口空气露点	℃	「10（压力下）]												「10（压力下）]
	冷冻机公称功率	kW	[1.1]						[2.2]				[3.0]		[2.2]				[3.0]
	使用制冷剂	-	[R407C]																[R407C]
重量		kg	1,070[1,130]		1,170[1,230]		1,170[1,230]		1500[1650]				1790[1960]		1480[1630]				1640[1810]
尺寸（长×宽×高）		kg	1,530×1,150×1,650						2000×1300×1800				2250×1300×1800		2000×1300×1800
噪音值（正面距离1.5m处）		dB(A)	63	64	65	66	66	67	63	65	63	65	68		63		63		65	66

恒速系列（90/100/120kW)

项目 单位		机型	DSP-90A5L(M)N		DSP-100A5L(M)N		DSP-120A5L(M)N		DSP-90W5L(M)N		DSP-100W5L(M)N		DSP-120W5L(M)N
			DSP-90A6L(M)N		DSP-100A6L(M)N		DSP-120A6L(M)N		DSP-90W6L(M)N		DSP-100W6L(M)N		DSP-120W6L(M)N
冷却方式		-	风冷						水冷
排气压力		Mpa	0.70	0.93	0.70	0.93	0.70	0.93	0.70	0.93	0.70	0.93	0.70	0.93
排气量		?/min	16.6	13.9	18.0	15.4	20.5	17.3	16.8	14.0	18.3	15.6	21.0	17.6
电机输出功率		kW	90		100		120		90		100		120
电机形式		-	2极 全闭型外扇电机						2极 全闭型外扇电机
进气压力/温度		-	大气压力/0-45℃						大气压力/0-45℃
排气温度		℃	大气温度+15以下						冷却水温度+13以下
排气管径		B	2（法兰）						2（法兰）
冷却水水量		L/min	-						160				180
冷却水水温		℃							35以下
冷却水水管管径		B							1·1/2
起动方式		-	星-三角起动（三相接入）						星-三角起动（三相接入）
驱动方式		-	电机直联+齿轮增速						电机直联+齿轮增速
润滑油油量		L	26（未填充）						16（未填充）
排风扇输出功率		kW	1.1×2				1.5×2		L:0.2×2,M：0.05×3				0.05×3
重量		kg	2250				2400		2100				2250
尺寸（长×宽×高）		kg	2150×1520×1975						2150×1520×1825
噪音值（正面距离1.5m处）		dB(A)	68	70	69	71	72	73	66	68	67	69	69	70

恒速系列（132/145/160/200/240kW)

项目 单位		机型	DSP-132W5N		DSP-145W5N		DSP-160W5N		DSP-200W5N		DSP-240W5N		DSP-160W5N		DSP-240W5N
			DSP-132W6N		DSP-145W6N		DSP-160W6N		DSP-200W6N		DSP-240W6N		DSP-160W6N		DSP-240W6N
冷却方式		-	水冷
排气压力		Mpa	0.75	0.93	0.75	0.93	0.75	0.93	0.75	0.93	0.75	0.93	0.75	0.93	0.75	0.93
排气量(50/60Hz)		?/min	23.4	20.7	26.0	22.2	28.5	24.8	37.0	32.2	40.5	35.0	28.5	24.8	40.5	35.0
电机输出功率		kW	132		145		160		200		240		160		240
电机形式		-	4极 全闭型外扇电机
进气压力/温度		-	大气压力/0-40℃
排气温度		℃	冷却水温度+13以下
排气管径		B	2 1/2（法兰）						3（法兰）				2 1/2（法兰）		3(法兰）
起动方式		-	星-三角起动										变频调速起动
驱动方式		-	电机直联+齿轮增速
润滑油油量		L	40（未填充）						50（未填充）				40（未填充）		50（未填充）
排风扇输出功率		kW	0.4
重量		kg	3800						4800				4000		5100
尺寸（长×宽×高）		kg	2500×1600×1925						2800×1800×1950				2500×1600×1925		2800×1800×1950
噪音值（正面距离1.5m处）		dB(A)	68	69	69	70	69	70	69	70	70	71	70	70	71	71

中国式样

恒速系列：风冷系列 DSP-55/75ATN/ 水冷系列 DSP-55/75WTN

项目 单位		机型	DSP-55AT5N		DSP-75AT5N		DSP-55WT5N		DSP-75WT5N
冷却方式		-	风冷				水冷
排气压力		Mpa	0.75	0.86	0.76	0.86	0.75	0.86	0.75	0.86
排气量		?/min	9.0	7.8	12.9	11.4	9.2	7.9	13.0	11.6
进气压力/温度		-	大气压·0-45℃
驱动方式		-	电机直联+齿轮增速
排气温度		℃	大气温度+15以下				冷却水温度+13以下
排气管径		B	2（法兰）
公称功率		kW	55		75		55		75
电机形式		-	2极 全闭型外扇电机
起动方式		-	星-三角起动
电源电压/频率		V/Hz	380/50
排风扇输出功率		kW	1.5		2.2		0.05×2
润滑油油量		L	25（未填充）				15（未填充）
冷却水量		L/min	-				90		120
冷却水温度		℃	3				35以下
冷却水管径		B	3				1·1/4
重量		kg	1500		1790		1480		1690
外形尺寸（长×宽×高）		kg	2000×1300×1800		2250×1300×1800		2000×1300×1800		2250×1300×1800

恒速系列：风冷系列 DSP-90/110AN/ 水冷系列 DSP-90/110WN

项目 单位		机型	DSP-90A5N		DSP-110A5N		DSP-90W5N		DSP-110W5N
冷却方式		-	风冷				水冷
排气压力		Mpa	0.75	0.86	0.75	0.86	0.75	0.86	0.75	0.86
排气量		?/min	16.4	13.9	20.5	17.6	16.8	14.1	20.8	18.0
进气压力/温度		-	大气压·0-45℃
驱动方式		-	电机直联+齿轮增速
排气温度		℃	大气温度+15以下				冷却水温度+13以下
排气管径		B	2（法兰）
公称功率		kW	90		110		90		110
电机形式		-	2极 全闭型外扇电机
启动方式		-	星-三角起动
电源电压/频率		V/Hz	380/50
排风扇输出功率		kW	1.5×2				0.05×3
润滑油填充量		L	26（未填充）				16（未填充）
冷却水量		L/min	-				160		180
冷却水温度		℃	-				35以下
冷却水管径		B	-				1·1/2
重量		kg	2250		2400		2100		2250
外形尺寸（长×宽×高）		kg	2150×1520×1970		2150×1520×1820

恒速系列：水冷系列 DSP-132～240WN

项目 单位		机型	DSP-132W5N		DSP-145W5N		DSP-160W5N		DSP-200W5N		DSP-240W5N
排气压力		Mpa	0.75	0.86	0.75	0.86	0.75	0.86	0.75	0.86	0.75	0.86
排气量		?/min	24.0	21.8	26.5	24.0	28.5	26.5	37.0	33.5	40.5	36.5
进气压力/温度		-	大气压·0-40℃
驱动方式		-	电机直联+齿轮增速
排气温度		℃	冷却水温度+13以下
排气管径		B	2·1/2（法兰）						3（法兰）
冷却水量		L/min	200		210		240		300		330
冷却水温度		℃	35以下
冷却水管径		B	2
公称功率		kW	132		145		160		200		240
电机形式		-	4极全闭型外扇电机
启动方式		-	星-三角（控制柜内置）
冷却方式		-	水冷
电源电压/频率		V/Hz	380/50
排风扇输出功率		kW	0.4
润滑油填充量		L	40（未填充）						50（未填充）
重量		kg	3900						4950
外形尺寸（长×宽×高）		kg	2600×1600×1940						2900×1800×1940

可调速系列 风冷系列 DSP-55/75VATN／水冷系列 DSP-55/75VWTN

项目 单位		机型	DSP-55VATN		DSP-75VATN		DSP-55VWTN		DSP-75VWTN
冷却方式		-	风冷				水冷
排气压力		Mpa	0.75	0.86	0.75	0.86	0.75	0.86	0.75	0.86
排气量		?/min	9.0	7.7	12.3	11.2	9.2	8.2	12.6	11.5
PQ扩展模式ON：0.65MPa时		?/min	9.3	8.5	12.7	12.4	9.5	9.0	13.1	12.7
公称功率		kW	55		75		55		75
进气压力/温度		-	大气压·0-45℃
驱动方式		-	电机直联+齿轮增速
启动方式		-	软起动
排气温度		℃	大气温度+15以下				冷却水温度+13以下
排气管径		B	2（法兰）
电机形式		-	6极 全闭型外扇电机
电源电压/频率		V/Hz	380/50
排风扇输出功率		kW	1.5		2.2		0.05×2
润滑油填充量		L	25（未填充）				15（未填充）
冷却水量		L/min	-				90		120
冷却水温度		℃	-				35以下
冷却水管径		B	-				1·1/4
重量		kg	1340		1560		1320		1460
外形尺寸（长×宽×高）		kg	2000×1300×1800		2250×1300×1800		2000×1300×1800		2250×1300×1800

风冷系列 DSP-110VAN ／水冷系列 DSP-110/160/240VWN

项目 单位		机型	DSP-110VA5N		DSP-110VW5N		DSP-160VW5N		DSP-240VW5N
冷却方式		-	风冷		水冷
排气压力		Mpa	0.75	0.86	0.75	0.86	0.75	0.86	0.75	0.86
排气量		?/min	20.5	17.6	20.8	18.0	28.5	26.5	40.5	36.5
公称功率		kW	110				160		240
进气压力/温度		-	大气压·0-45℃				大气压·0-40℃
驱动方式		-	电机直联 + 齿轮增速
启动方式		-	变频器
排气温度		℃	大气温度+15以下		冷却水温度+13以下
排气管径		B	2（法兰）				2 1/2（法兰）		3（法兰）
电机形式		-	2极全闭型外扇电机				4极全闭型外扇电机
电源电压/频率		V/Hz	380/50
排风扇输出功率		kW	1.5×2		0.2×2		3
润滑油填充量		L	26（未填充）		16（未填充）		40（未填充）		50（未填充）
冷却水量		L/min	-		180		240		330
冷却水温度		℃	-		35以下
冷却水管径		B	-		1 1/2		2
重量		kg	2,500		2350		4,100		5,250
外形尺寸（长×宽×高）		kg	2,150×1,520×1,970		2,150×1,520×1,820		2,600×1,600×1940		2,900×1,800×1,940
