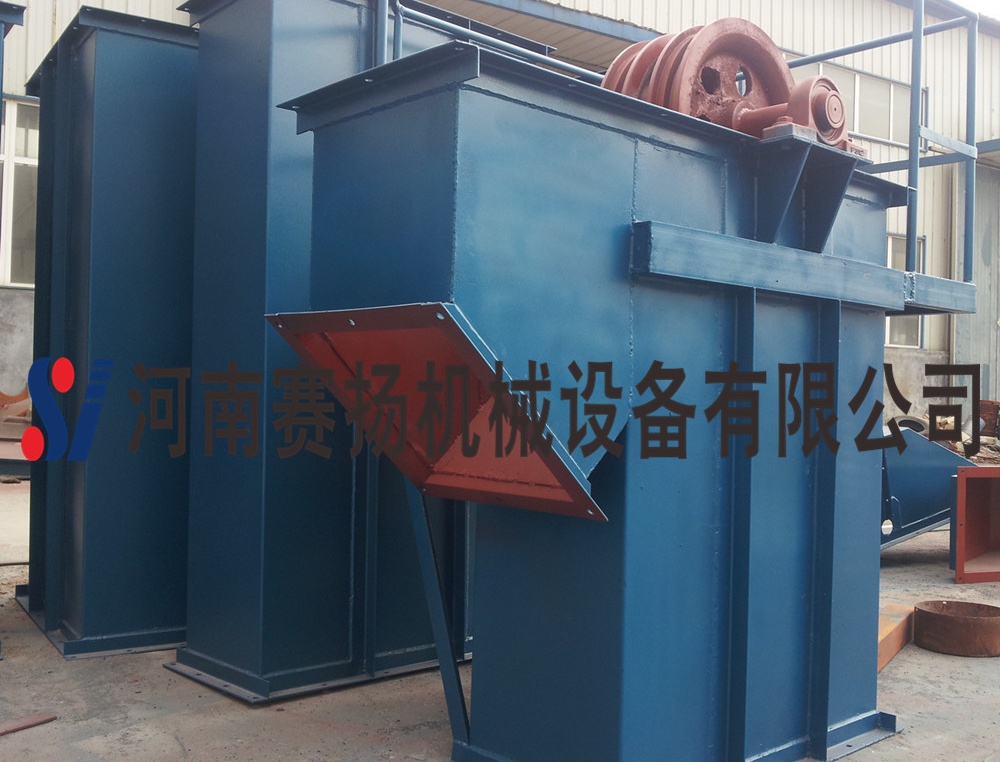

TD斗式提升机

TD斗式提升机由提升机上、下链轮，皮带，挖斗，丝杆，进出料口，箱体，电机减速机等组成，具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点，本提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如：煤、水泥、石块、砂、粘土、矿石等。

工作原理

料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转， 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。

斗式提升机：适用于低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送。

主要特点

斗式提升机是一种垂直升运物料的输送设备，它具有结构简单、维护成本低、输送效率高、升运高度高、运行稳定、应用范围广等优点

（1）驱动功率小，采用流入式喂料、诱导式卸料、大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象，因此无效功率少。

（2）提升范围广，这类提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料，密封性好，环境污染少。

（3）运行可靠性好，先进的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。提升高度高.提升机运行平稳，因此可达到较高的提升高度。

（4）使用寿命长，提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损。

TH型斗式提升机

   TH斗式提升机属于链条斗式提升机的一种，跟TD斗式提升机相比，料斗的承受部件为链条，取代了原有皮带传动。采用锻造的环形链条作为牵引构件，在运行过程中采用混合式或重力式卸料。提升高度在4.5米-40m之间，斗宽从160-1250。

TH环链斗式提升机概述:

       TH环链斗式提升机是符合新国标TB3926-85标准的较新型，采用环链传动的垂直式斗式提升机。

其是在HL环链离心式斗式提升机更新换代的新一代产品，该系列提升机采用混合式或重力式卸料，

挖取式装料。是一种适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状等低磨琢性物料的

提升设备，如煤、水泥、碎石、砂子、化肥、粮食等。该系列物料提升机一般要求物料温度在250℃以下，

在高于250度的使用场合需要对提升机材质及做降温等处理。

TH环链斗式提升机主要特点:   1、维护方便，寿命长。机壳钢板加厚、刚性好。   2、输送物料的温度可达250℃。提升高度运行平稳可靠，噪音小，维护方便。   3、中节机壳具有单通道和双通道两种形式。改进机型的提升输送量比普通机型提高30%以上。   4、提升机环链采用低合金钢锻造，并经渗碳淬火处理，具有极高的抗拉强度和耐磨性能。

NE板链式提升机

NE板链式提升机是国内较为先进的一种垂直提升设备，可被广泛用来提升各种散状物料。如：矿石，煤，水泥，水泥熟料，粮食，化肥等，在各工业城市，这类提升机应用极广，由于其高效节能，已成为替代 HL 及 TH 型等环链式提升机的选择。

工作原理

NE板链式提升机由运动部件回绕在上部驱动链轮和下部的改向链轮上，在驱动装置作用下，驱动链轮带动牵引构件和料斗作回转性的循环运动，物料由下部进料口喂入各料斗，当物料被提升至上链轮时，在重力和离心力的作用下由出料口卸出

提升机是应用广泛的一种垂直提升设备，它被用来提升各种散状物料，如：矿石、煤、水泥、水泥熟料等。

1、NE提升机由运行部件、提升机机头、提升机机座、壳体组成。

2、运行部件由料斗和套筒滚子链条组成，NE15、NE30采用单排链，NE50-NE800采用双排链。

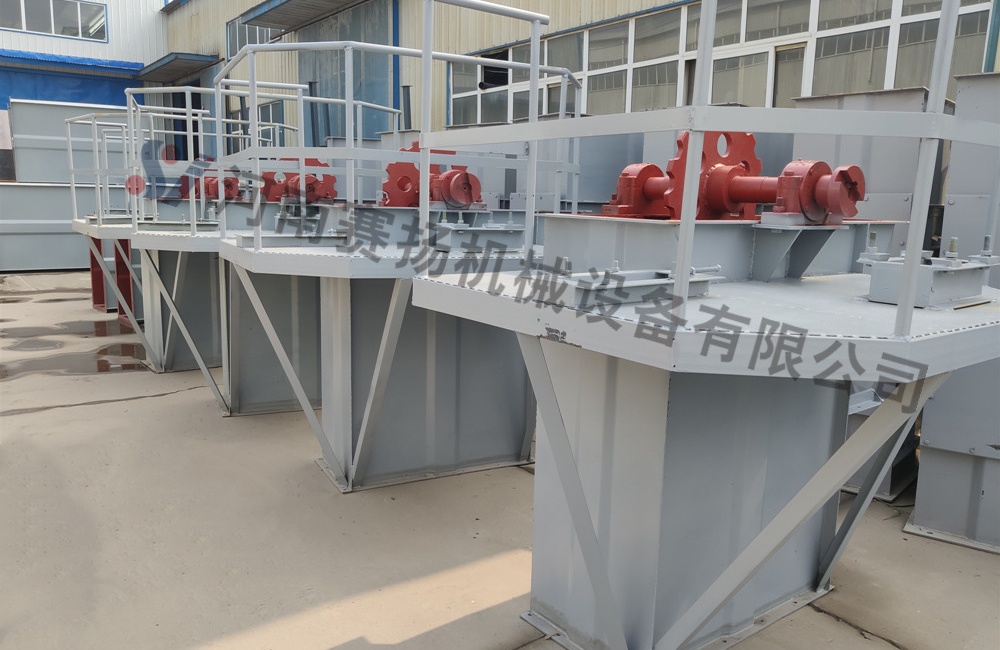

3、提升机机头由上部壳体、驱动链轮、驱动装置、出料装置和逆止器组成。驱动装置由电机、减速机、联轴器、传动链条等。驱动平台上装有检修架和栏杆。驱动装置分左装和右装两种。左装：面对喂料口，驱动装置布置在机壳左侧。右装：面对喂料口，驱动装置布置在机壳右侧。

4、提升机机座由壳体下部与张紧装置、改向链轮及进料口组成。张紧装置分螺旋式、弹簧式、重锤式。张紧装置安装在链轮的轴承上，行程一般0.2－0.5m

产品特点

1. 提升范围光。对物料的种类，特性及块度要求少，不仅提升一般粉状，粒状和块状物料，而且可提升磨琢性状的物料。物料温度可达 250 °C。

2.驱动功率小。该机采取流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送。链速低提升量大。几乎无回料和挖料现象，因此无产功率小，所耗功率是链提升机的 70% 。

3.输送能力大。该系列具有 11 种规格。提升量范围 15~800m 3 /n.

4.使用寿命长。本机的设计保证物料在喂料，提升和卸料中不会撒落，减少了机械磨损，物料之间很少发生挤压和碰撞现象。输送链采用高强度耐磨链条，大大延长了链条和链斗的使用寿命。正常使用下，输送链使用寿命超过 5年。

5.密封性好，环境污染少。先进的设计原理，保证了整机的可靠性，无故障时间超过 3万小时。

6.操作，维护，维修方便，易损件少。由于节能和维修少，所以使用成本极低。

7.机械尺寸小，机壳经折边和中间压凸，再经焊接，刚性好，外观漂亮

适用于粮食、食品、饲料和化工等部门的颗粒物料的垂直提升。与电脑组合称和包装机组成定量自动包装系统，广泛应用于食品包装行业。

  产品用途：比如输送薯片，花生，糖果，干果，冷冻食品，蔬菜，化学药品等颗粒状或块状产品。

 转斗提升机原理和特点：

    转斗提升机是在封闭的壳体内，通过悬挂在链条上的料斗输送物料。能水平--垂直--水平组合输送。可以单点加料，通过卸料装置完成多点卸料。全封闭、无泄露、无污染。适用于输送各种粉状物料和颗粒状物料以及非黏性物质。本设备优点是组成形式灵活，对物料的破损率低，可杜绝不良品的产生。

转斗提升机性能：

    1.料斗由食品级的聚丙烯材料铸模而成，具有外型美观，不易变形，耐高温和低温的特点。    2.垂直斗式提升机可以很好的实现连续或间歇式输送以及可以配套其他的喂料设备。    3.垂直斗式提升机容易组装和拆卸，料斗清洗方便。

垂直提升机

   垂直提升机是一种新型的垂直振动输送设备，本机对一切颗粒状、块状、粉状的固体物料（粘度不大）都可以输送。广泛应用于矿山、冶金、机械、建材、化工、橡胶、医药、电力、粮食、食品等行业的块状、粉状和短纤维状固体物料的提升

主要特点

1.产品占地面积小，便于工艺布置。

2.物料可向上输送，亦可向下输送。

3.噪音低，结构简单，安装、维修便利。

4.结构简单合理、能耗小,节约电能，料槽磨损小。

工作原理

  垂直提升机的驱动装置振动电机安装在输送塔下部，两台振动电机对称交叉安装输送塔由管体和焊接在管体周围多螺旋输送槽组成，输送塔座于减振装置上，减振装置由底座和隔振弹簧组成。当垂直输送机工作时，根据双振动电机自同步原理，由振动电机产生激振力，强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动，螺旋槽内的物料则受输送槽的作用，作匀速抛掷圆运动，沿输送槽体向上运动，从而完成物料的向上（或向下）输送作业
