小编引言：拖链，作为一种近年来适用面最广的移动供电方案，它的作用就是安全可靠地牵引电缆、气管、水管等其他介质管。

但由于内部管线种类、重量等参数的不同，我们需要在拖链内部进行正确合理地线缆排布，这也是为了提高拖链和电缆的使用寿命。

分隔片的“不同”

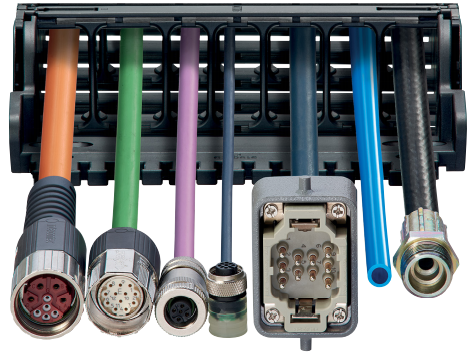

分隔片最重要的作用就是：将不同线径和外护套的管线进行分隔，可以减小管线之间磨损，从而延长管线使用寿命。

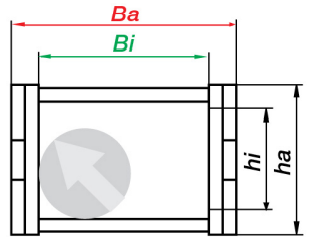

管线之间存在大小粗细之分，如果忽略了分隔片的使用，不同管线之间就会磨损地更快，这会增加检修和更换需求。在igus样本上，拖链所能容纳的最大管线外径会通过下图注清楚标示。▼▼▼

“何时”使用分隔片

拖链内部管线在排布的时候要确保有足够的余量让管线在拖链内自由运动的同时，减少管线在弯曲半径处与拖链本体的磨损。

当D1+D2>1.2*hi时，无需增加竖隔片。这时的两根管线比较粗，不会发生管线缠绕的情况。※

当d1+d2≤1.2*hi时，需要使用竖隔片或横隔片将两根线径不同的管线分隔开，这也是为了避免管线发生缠绕。注:hi为拖链内高

※管线排布一定要知道的※

1.内部管线的重量要均匀排布在拖链内部，切勿将管线都排布在一端，否则会有侧翻的可能。

2.避免多层管线层叠排布的情况出现。

3.管线在铺设好后，要用去应力元件将管线分别在拖链的固定端和移动端固定。对于油管、水管等介质管仅需要在移动端固定。

4.对于高速、循环次数多的应用，线缆应该避免在不使用隔片的情况下多层层叠铺设，导致缠绕的情况发生。

注意：当速度大于0.5m/s并且一年的循环次数超过10000次一定要用分隔片。针对具体的应用工况，可以向我们咨询，igus工程师会根据工况给出最合理的排布方案，确保整个拖链系统能达到最大的使用寿命。

使用拖链配置器

拖链配置器是能够根据所选择的拖链、电缆以及分隔片快速模拟内部管线排布的在线工具。

这个免费的在线工具，不仅可以快速完成拖链整体的选型和内部线缆以及分隔片的配置，同时可以在线获取拖链CAD数模图和部件清单，便于后续下单。

在设计拖链配置器时，为了将配置分隔片变得更加简便。禁止了在拖链内部随意放置分隔片，只能在特定范围内放置，这是为了确保排布的合理性，也是为了避免在后续安装时出现潜在问题。

时间优化

拖链配置器是为了让客户自主对易格斯产品进行了解和使用。如果您有任何使用或者技术问题，也可以随时和我们咨询，无论您在哪边，我们都有专门的技术团队为您解答。
