控制面板是三坐标测量机中我们在日常测量操作过程中频繁使用到的部件。由于是经常使用的部件，所以多少会遇到这样或者那样一些问题，而这些问题如果请维修人员修理不仅要花费成本，更重要的是耽误工作。其实控制面板的内部并不复杂，一般常见的小故障，根本就不难修，只要你找准问题所在，稍微动动手就能解决问题。因此，我们在这里就为被控制面板故障困扰的小伙伴们，列出我们平常最容易遇到的故障，还有相应的解决方法，让大家在遇到相应问题时，可以做到自己动手不求人。

故障问题类型一：

控制面板操作杆问题

故障问题现象

• 手动移动速度不受操作杆快慢控制

• 不动操作杆，控制面板发出 “嘀嘀嘀”响声

• 移动操作杆机器不动

• 操作杆移不到底（一般出现在控制面板高处掉落后）

•

建议故障排除指导

故障问题现象1，2，3排除步骤

1)?检查操作杆是否有歪斜，下图绿色箭头卡扣松脱的情况，若卡扣松脱请将卡扣正确安装?

2)?检查确认哪些方向移动存在问题，确定方向后按如下操作指导进行操作杆参数设定

如X方向操作杆

1：找到shift和Return按键，上图黄圈和篮圈处

2：按住shift不松开然后再按Return下半部分

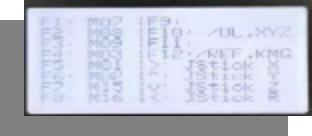

3：操作面板出现如下界面

4：按操作面板的右箭头“→”如图红框处

5：按Return

6：将摇杆摇到最左边（负方向最大处）保持住，按下Rerurn

7：将摇杆摇到最右边（正方向最大处）保持住，按下Return

8：松开摇杆，按下retun，X方向校准完成

其他方向校准方法类似，区别第3步时选择按相应的箭头；Y方向按↑,Z方向按↓，第5步请特别注意每个轴的正负方向不要搞错！Y 轴手柄向上是正，向下是负。Z 轴手柄向上是正，向下是负。

故障问题现象4排除步骤

1）准备两把一字螺丝刀（一大一小）。

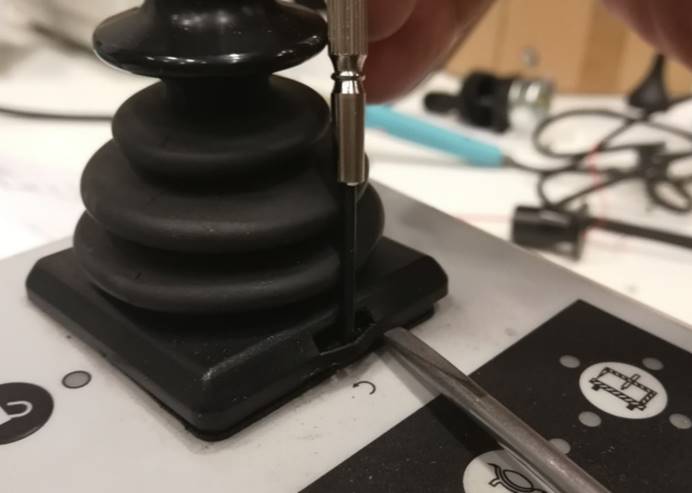

2) 用小一字撬开固定点（如下图所示），看到固定点脱离，用大一字上翘外壳，并打开。（注意小一字力量太大会导致固定点损坏。太小则无法脱离固定位，导致外壳不能向上撬开，或在固定点没有脱离的情况下，大一字强行上翘，也会导致固定点损坏，一定小心）。

3）检查内部是否有断裂的黑色塑料，若有请取出。

4）装回测试。

故障问题类型二：

控制面板按钮失灵，指示灯闪烁

故障问题现象

• 按键失灵

•

• 按键指示灯闪烁

•

建议故障排除指导

1)按钮外观是否正常

2)检查控制面板接线是否正常，若插头松脱请重新紧固

3)检查室内湿度是否过大，台面有水珠的情况，若有先除湿后再观察

4)操作杆校准

故障问题类型三：

操作面板速度不正常

故障问题现象

• 速度旋钮调到最大速度为0

•

• 机器运动时自己会变快变慢（CNC和手动都可能出现）

•

• 旋钮旋转后没有反应

•

• 速度旋钮位置不正常（速度最大不是对应显示最大的位置）

•

建议故障排除指导

1) 检查旋钮是否出现360度转动的情况，说明旋钮发生了松脱的情况，需要工程师上门维修。

2) 观察速度旋钮在没有调整时控制面板显示速度是否发生变化，若发生变化基本确定

故障问题类型四：

操作面板移动方向不正确

故障问题现象

• 移动操作杆X方向，机器Y方向移动

•

• 移动操作杆向X正方向，但是机器往X负方向运行

•

建议故障排除指导

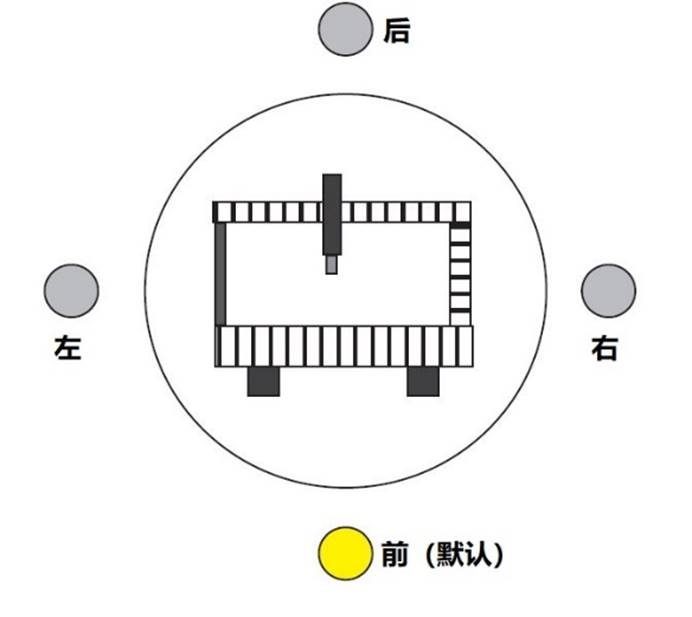

1）检查是否控制面板上的操作方向LED灯，默认操作方向为CMM前侧指示灯如下图：

?

2)?若方向错误，按下该按键直至指示灯位置与当前操作位置一致。

故障问题类型五：

控制面板黑屏，开不了机

故障问题现象

• 控制面板黑屏，无显示，指示灯不亮

•

建议故障排除指导

1）?检查主电源是否正常(如UPS是否正常开启)。

2） CMM电源插头是否松脱，若松脱请重新插入插座。

3）?检查控制面板电缆外观有无破损，破损请联系蔡司服务热线。

4）?检查控制面板电缆是否松脱，若有松脱请重新紧固如下图。

5）检查控制面板启动按钮或控制柜启动旋钮是否处于启动状态。
