·概述

建筑竣工前，需要对建筑物外部几何尺寸进行数据的采集，这些数据通常要划归至立面中，作为竣工资料进行保存及建筑物后期的设计改造。这包括：待测范围内所有居住的房屋平面位置、待测范围内房屋的门窗信息、室外地坪高度信息，最后根据以上信息绘制立面图。

立面测量示意图·?立面测量问题现状

目前立面测量中使用最为先进的测量仪器为三维激光扫描仪，但是使用该方式进行扫描不但费用较高，还存在很多盲角点扫描不到的问题。传统的测绘方法需用相关测量设备（卷尺、皮尺、测距仪）等进行测量，这种测量方式有诸多不方便之处，并且测得成果的累加数据误差比较大，特别是遇到高处或难以攀爬的部位测量有一定的难度，也比较危险。

·徕卡3D Disto与徕卡CAD为立面测量赋能

徕卡解决方案主要分为两部分

1、外业快速完成现场数据采集

使用徕卡3D Disto可以在随身电脑上边测边画，快速、精准、直观地绘制建筑立面三维线框图，减少内业工作量，配合上快捷的拼站操作与自动整平功能，徕卡3D Disto能够快速完成外业数据采集。

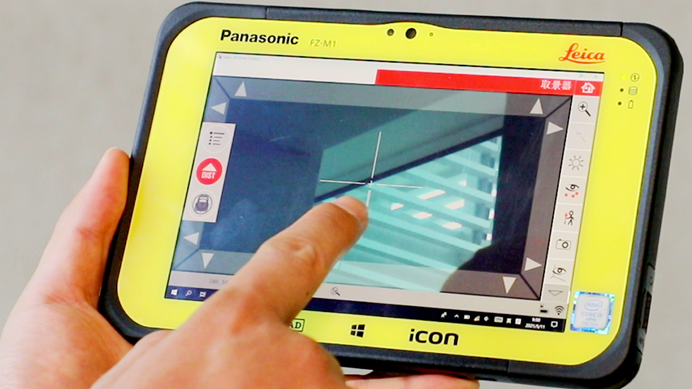

徕卡3D Disto边测边画

徕卡3D Disto一键自动拼站

2、徕卡CAD内业后处理无缝衔接

徕卡3D Disto可以导出多种文件，包括CAD图形、现场带坐标图像信息、所测点位信息、观测时测站信息等。结合徕卡CAD，能够对所测图形快速完成地形图数据导入、建模、绘制等工作，并且能够根据需求保存成不同文件。

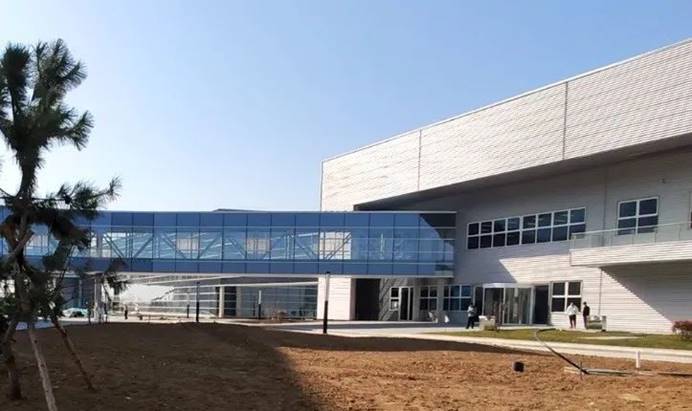

需要测量立面的建筑物与周围环境

·?具体实施流程

首先，在合适的地方架好三脚架，放上徕卡3D Disto，开机后仪器会自动整平，然后用无线或者USB数据线连接任意Windows系统电脑，该处使用徕卡CC80。到此准备工作已完成。

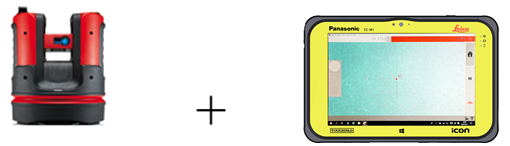

徕卡3D Disto与徕卡CC80

然后开始测量，房屋角点测量完后在软件里点与点之间已经自动连接。测量过程中只需要在平板上指到待测位置，仪器会自动转到指定位置，指哪测哪。

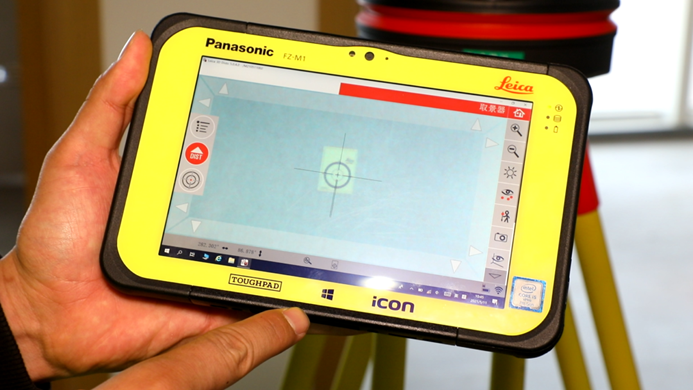

徕卡3D Disto取景器指哪测哪外业测完后，图像已经自动成型，可以直接导出DXF图像，后续只需要在徕卡CAD中略微调整即可，无需繁琐数据处理过程。

?

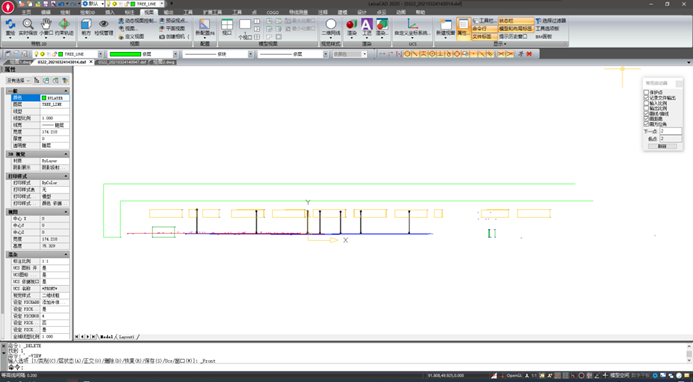

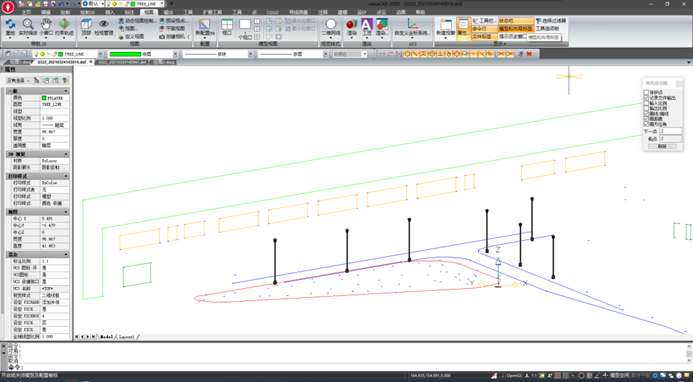

使用徕卡CAD，对徕卡3D Disto测量的数据进行进一步加工

·总结

使用徕卡3D Disto进行建筑立面测量，不仅省心省力，还能高效准确地完成相关工作。这得力于徕卡3D Disto的以下优势：

徕卡3D Disto轻便易携带，单人操作，降低人工成本。

徕卡3D Disto自动整平，图像测量，降低现场作业强度。

徕卡3D Disto实时动态草图显示，二维、三维视图，随时掌控现场作业情况。

徕卡3D Disto点、线、矩形、多边形多种现场测量预设模块选择，大大减少外、内业工作量。

徕卡3D Disto直接输出DXF数据，无繁琐数据处理过程。

徕卡3D Disto定位功能简单实用，无需设站定向，轻松完成测站拼接，满足复测需求。
