ZEISS Visioner 1

采用MALS?技术的数字显微镜，实现实时全焦光学检测

传统检测系统采用浅景深，这意味着样品的某些部分可能无法聚焦，这可能导致功能缺失、用户疲劳和检测不完整。

ZEISS Visioner 1为光学检测与数据记录领域带来巨大变革。在独特的微镜阵列透镜系统(MALS?)技术的推动下，首次实现实时全焦成像功能，同时保障您今后的每次使用。

实时景深扩展（EDoF)

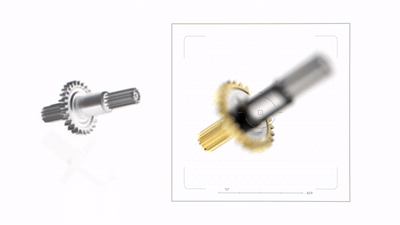

EDoF是一个将通过焦平面的多个图像合并成为一个聚焦图像的过程。

使用传统的显微镜系统可能既耗时又复杂。ZEISS Visioner 1可以让用户实时完整地查看聚焦的样品，而无需对一系列图像进行Z轴堆叠和后处理。

独特的微镜阵列透镜系统(MALS?)技术可以实现实时景深扩展(EDoF)。

重塑光学规则

微镜阵列透镜系统(MALS?)技术

MALS?可以对不大于69mm*高度差的样品进行光学检测，无需进行Z轴堆叠或重新对焦。

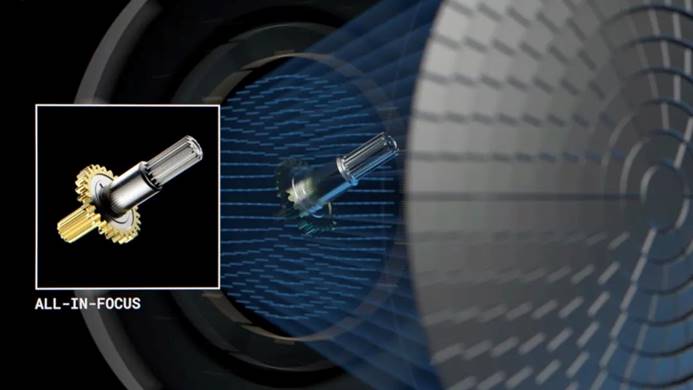

使用微镜阵列透镜系统(MALS?)让我们能够改变曲率，生成不同的“虚拟”透镜，从而形成不同的焦平面。以协调的方式改变每个单独微镜片的方向位置即可实现这一点。

快速重塑该“虚拟”透镜的曲率可以实现超快速聚焦以及实时全焦成像和数据记录。

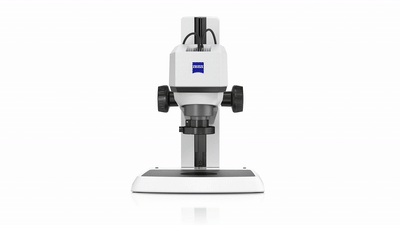

采用MALS?技术的ZEISS Visioner 1

可用景深扩展高达100倍

允许不大于69mm*的高度差

(可变)曲率排列在一个平面上的反射微镜阵列

每个微镜片尺寸仅为100x100 μm

每个微镜片都可以旋转和平移，形成曲率可变的光学表面

无需进行Z轴堆叠或重新对焦

快速3D可视化成像，可输出数据记录

ZEISS Visioner 1简化了成像和数据记录工作，实时景深扩展成像使您能够更快地检测您的组件，从而提高效率。

感官的延伸

符合人体工程学的操作

用双手执行检测任务，无需重复调整显微镜，不再因使用目镜而感到疲劳，从而提高工作效率。

由于所有内容都实时全焦点可视化显示在单个屏幕上，因此，检测任务给人的感觉非常自然，如同感官的延伸一样。

应用范围

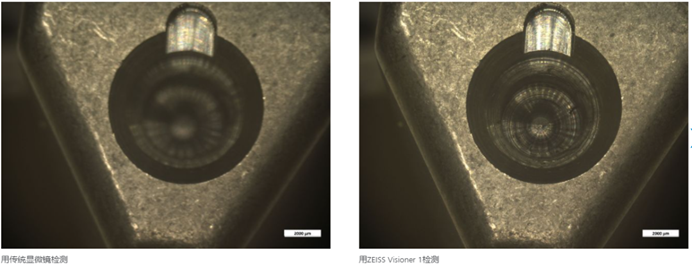

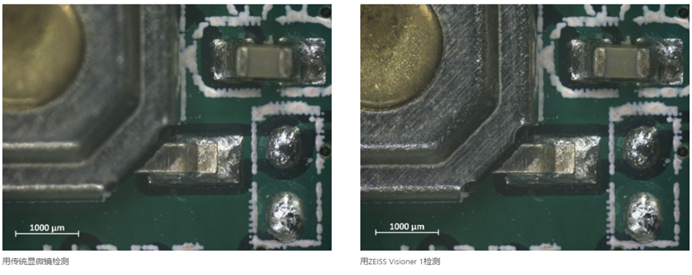

对比：用传统显微镜检测（左）用ZEISS Visioner1检测（右）

对比针、电路板和电阻在传统检测方法下与蔡司Visioner 1方法下的图像。由于采用新的MALS?技术，人们可以在全焦点可视化的情况下检查零件，日后使用也十分方便。
