奥乐农用机械（宁波）有限公司是 Ålö 的全资子公司，是农用拖拉机装载机和其零配套部件机具的领先制造商。Ålö 在 4 个国家设有生产基地，客户遍及 50 多个国家，在全球 50 马力以上拖拉机装载机市场上占有约 30% 的份额。自 2020 年以来，该公司已成为著名的商用车安全关键系统制造商 JOST 集团的一部分。

传统的 3D 测量手段无法再提供所需的性能水平

奥乐农用机械（宁波）有限公司需要一个可靠、高效的解决方案来对其生产的农用机械进行全面的三维扫描，尤其是对机械主体和部件进行三维扫描。其主要目的是分析钩机前铲部件的尺寸及其工件的变形和磨损偏差。

由于该部件体积较大、不便频繁搬动，且公司对尺寸公差的要求很高，现有的测量方法即手工测量或使用坐标测量机 (CMM)测量既不能提供理想的数据结果，效率也不高。

而关节臂的问题也不小，包括现场振动会严重影响精度，以及关节臂的可及范围有限等等。因此，操作人员必须不断调整关节臂的位置，这就导致采集数据的时间延长。此外，由于关节臂只有两条激光线，扫描速度并不理想，因此客户急需一套高效、省时且省力的解决方案。

光学三坐标三维扫描仪 MetraSCAN 3D：全面提高效率

因此，Creaform 形创为奥乐推荐了光学三坐标三维扫描仪 MetraSCAN 3D 和 Polyworks 软件的解决方案。该解决方案在现场演示过程中扫描了一个尺寸为 3m X 2m X 1.2m 的钩机前铲，其主要用于对该工件的变形和磨损进行检测，以比较偏差。

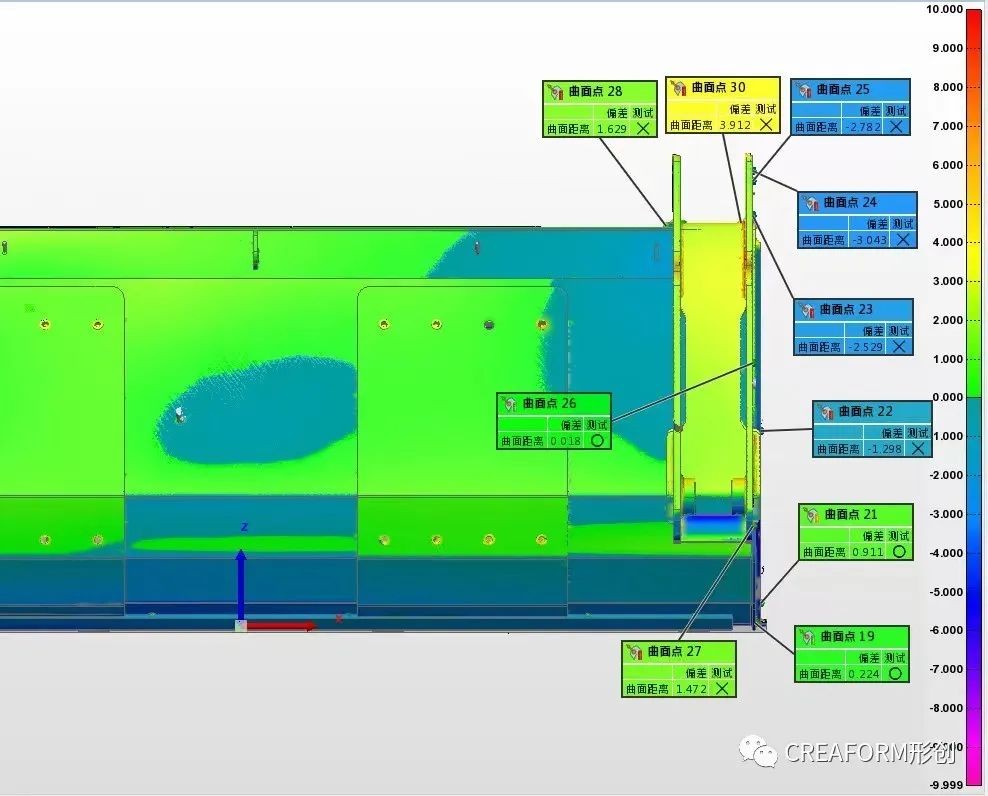

扫描数据与理论 CAD 数字模型对齐。然后他们进行了三维分析，以生成变形色图。色标是自定义的，以精确定位主要变形。在特定的关键区域，他们还添加了一些注释。

与以前的测量方法相比，光学三坐标三维扫描仪 MetraSCAN 3D 具有明显的优势。该便携式三维扫描仪配备 30 条蓝色激光线，每秒可进行高达 180 万次测量，扫描速度快，方便携带，非常适合检测大型机械部件。扫描过程仅用了 30 分钟，与之前的测量方法相比，大大缩短了检测时间。

有了 Creaform 形创的解决方案，奥乐农用机械（宁波）有限公司现在可以一次性对同一批产品进行统计过程控制 (SPC) 分析，从而大大节省了时间和精力。这些分析有助于公司更好地控制生产方法。此外，MetraSCAN 3D 携带方便、易于使用，任何人都可以在现场的任何地方操作它，这为大型机械部件的检测提供了高效的解决方案。
